Datasheet UHF-C58P
Технические параметры, размеры и рекомендации производителя

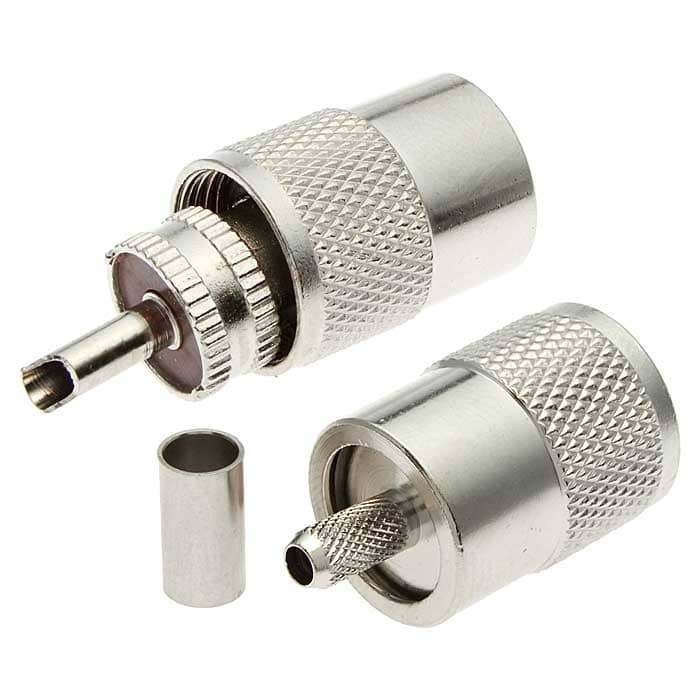

Разъём высокочастотный RUICHI UHF-C58P
обжимной
- MPN
- UHF-C58P
- Бренд
- Ruichi
- Артикул RU
- 61384
Основные параметры
- Описание
- Штекер кабельный UHF
- Тип кабеля
- RG58
- Диапазон рабочих частот, ГГц
- до 0,3
- Волновое сопротивление, Ом
- 50
- Диаметр корпуса, мм
- 18,2
- Резьба
- 5/8 - 24UNEF - 2B
2 225 шт в наличии59,46 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон рабочих частот, ГГц
- до 0,3
- Волновое сопротивление, Ом
- 50
Монтаж и корпус
- Диаметр корпуса, мм
- 18,2
- Способ монтажа
- обжим на кабель
- Глубина, мм
- 35,2 (без втулки)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40...+85
Упаковка и вес
- Вес брутто
- 13.17
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/500
Другие параметры
- Описание
- Штекер кабельный UHF
- Тип кабеля
- RG58
- Резьба
- 5/8 - 24UNEF - 2B

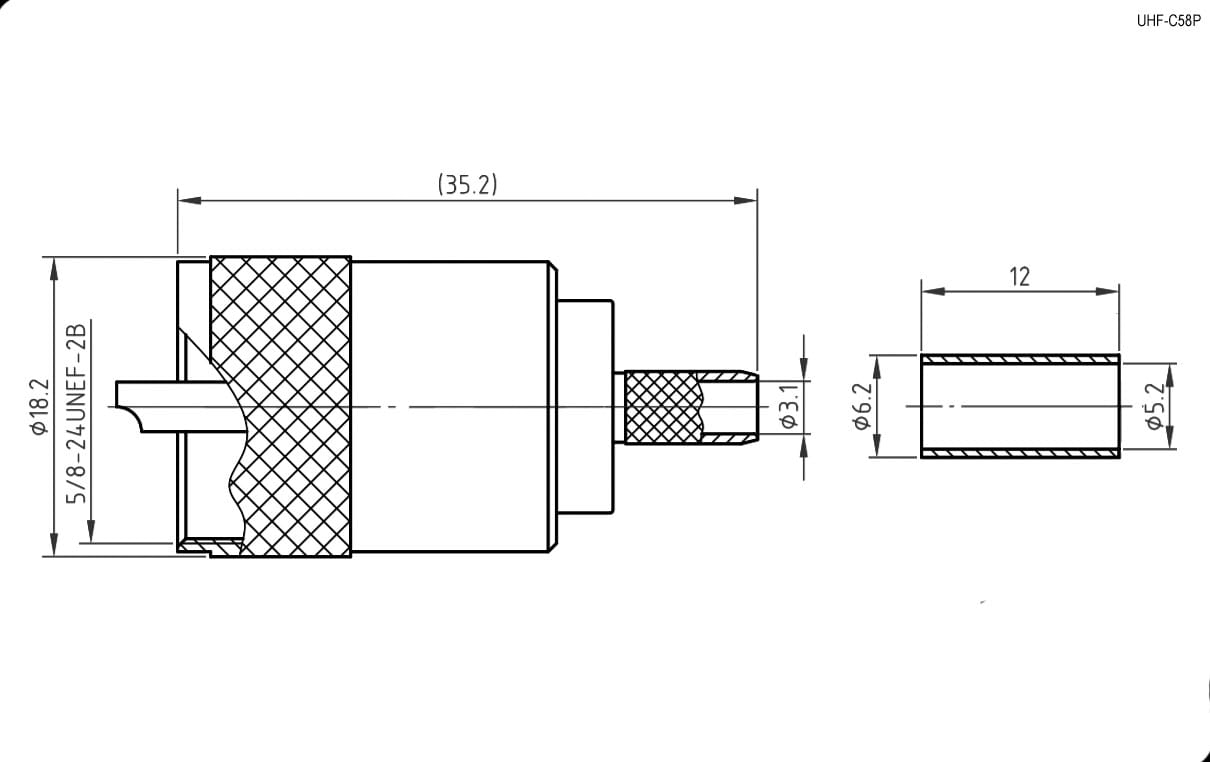

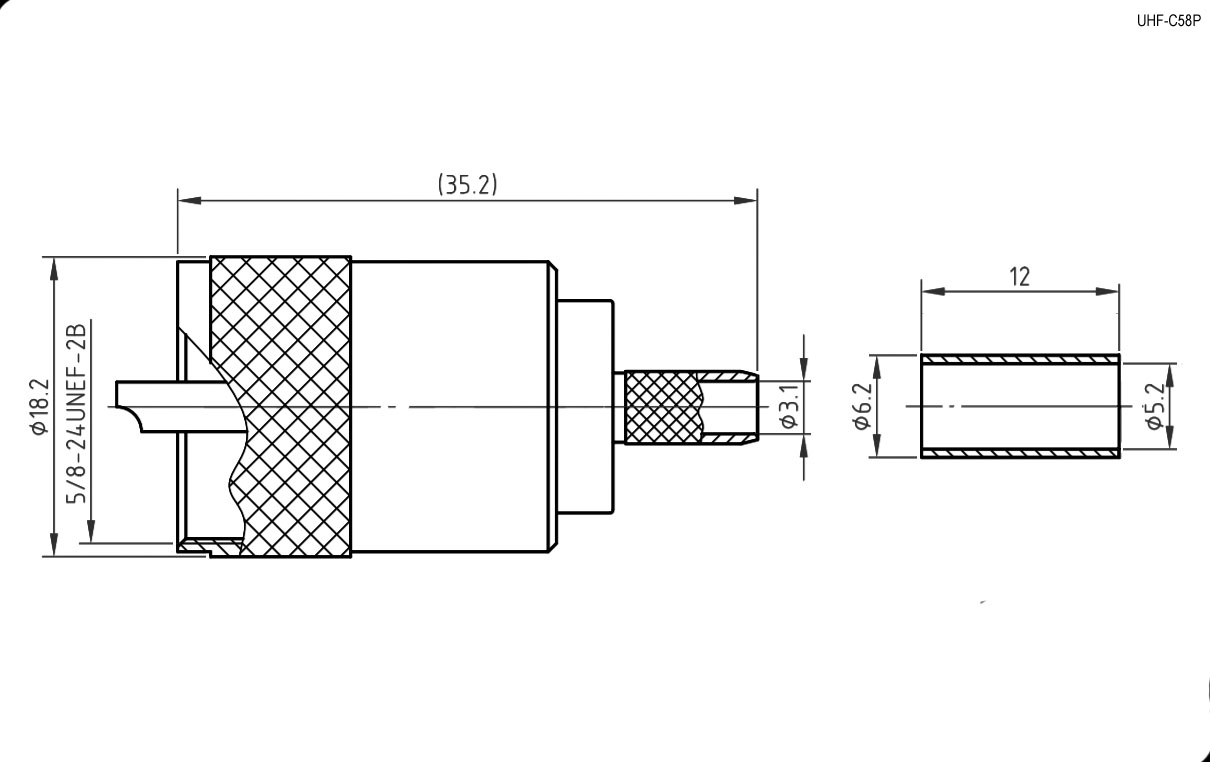

Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 2 225 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 / 1 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202525 шт29725 шт
20251 500 шт11 500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарUHF-C58PRUICHIАрт. RU 61384 59,46 ₽2 225 шт по каталогу |  61,56 ₽400 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  167,75 ₽50 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  49,46 ₽1 975 шт ожидается по каталогу Совпадает 2 из 2 сравнимых параметров |  52,47 ₽2 950 шт по каталогу Совпадает 2 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | обжим на кабель | пайкаОтличается | пайкаОтличается | —Нет данных | пайка / накруткаОтличается |
| Диаметр корпуса, мм | 18,2 | 18,2Совпадает | —Нет данных | —Нет данных | —Нет данных |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Диапазон рабочих частот, ГГц | до 0,3 | до 0,3Совпадает | до 0,3Совпадает | до 0,3Совпадает | до 0,3Совпадает |
| Диапазон рабочих температур, °C | -40...+85 | —Нет данных | -40...+85Совпадает | —Нет данных | —Нет данных |
- 61,56 ₽400 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Способ монтажа
- Текущийобжим на кабельАналогпайкаОтличается
- Диаметр корпуса, мм
- Текущий18,2Аналог18,2Совпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 0,3Аналогдо 0,3Совпадает
- Диапазон рабочих температур, °C
- Текущий-40...+85Аналог—Нет данных
- 167,75 ₽50 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Способ монтажа
- Текущийобжим на кабельАналогпайкаОтличается
- Диаметр корпуса, мм
- Текущий18,2Аналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 0,3Аналогдо 0,3Совпадает
- Диапазон рабочих температур, °C
- Текущий-40...+85Аналог-40...+85Совпадает
- 49,46 ₽1 975 шт ожидается по каталогу
Совпадает 2 из 2 сравнимых параметров
- Способ монтажа
- Текущийобжим на кабельАналог—Нет данных
- Диаметр корпуса, мм
- Текущий18,2Аналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 0,3Аналогдо 0,3Совпадает
- Диапазон рабочих температур, °C
- Текущий-40...+85Аналог—Нет данных
- 52,47 ₽2 950 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Способ монтажа
- Текущийобжим на кабельАналогпайка / накруткаОтличается
- Диаметр корпуса, мм
- Текущий18,2Аналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 0,3Аналогдо 0,3Совпадает
- Диапазон рабочих температур, °C
- Текущий-40...+85Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
