Datasheet ТВ1-1 с протектором
Технические параметры, размеры и рекомендации производителя
Тумблеры

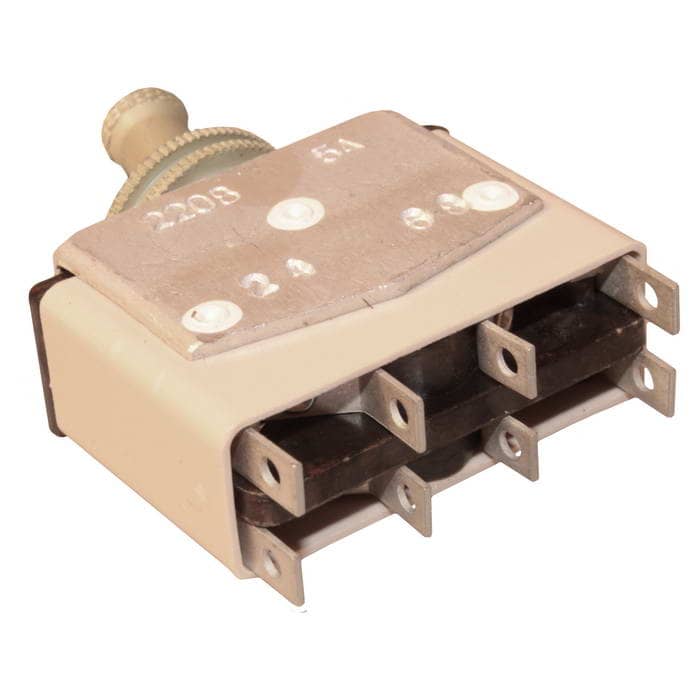

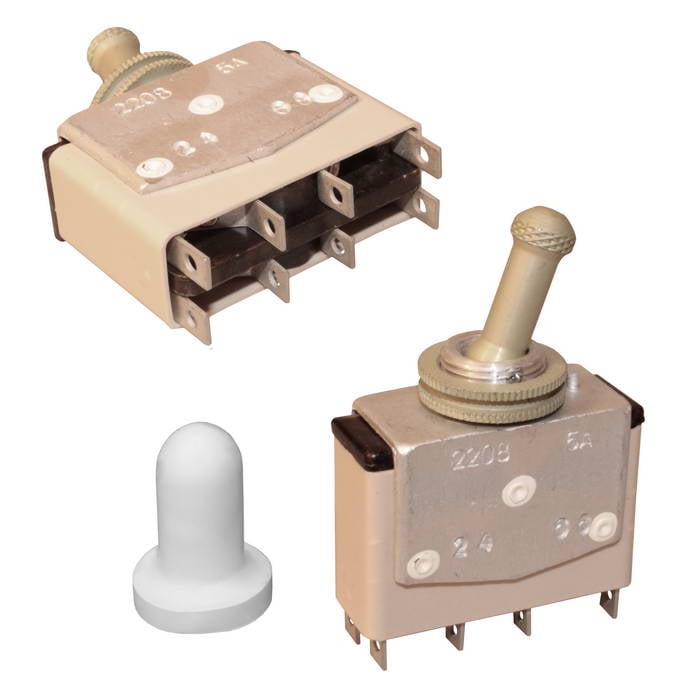

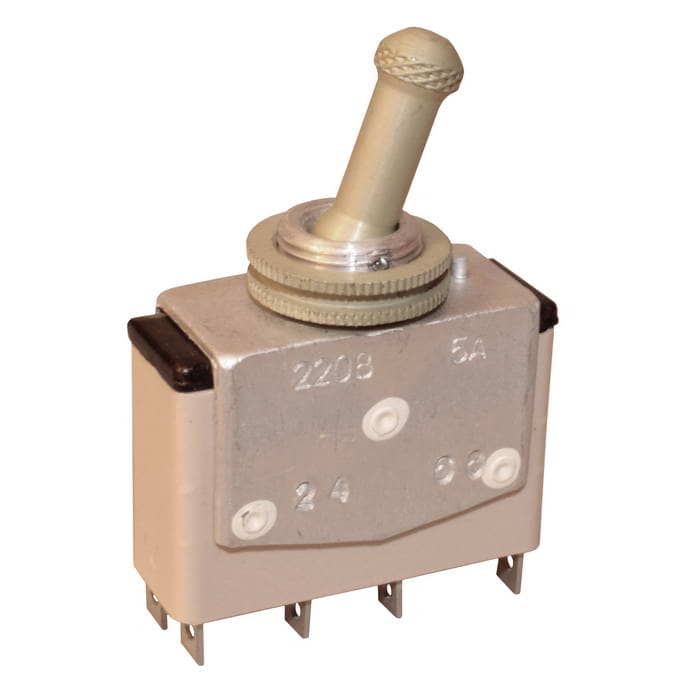

Тумблер ТВ1-1, с протектором, Воронежский завод контактной аппаратуры, 220 В, 5 А, 2 контактные группы
Тумблер ТВ1-1, с протектором, Воронежский завод контактной аппаратуры, 220 В, 5 А, 2 контактные группы
- MPN
- ТВ1-1 с протектором
- Бренд
- ВЗКА
- Артикул RU
- 114480
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 12 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
12 шт в наличии549,00 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Напряжение
- 1,6-220 В
- Ток
- 0,001-5 А
- Электрическая прочность изоляции
- 1100 В
- Сопротивление контактов, не более
- 0,01 Ом
- Сопротивление изоляции, не менее
- 1000 МОм
- Рабочая температура
- от -60 до +85 °С
- Усилие
- 3,9... 14,7 Н
- Максимальная коммутируемая мощность
- 250 Вт
Описание
Выключатели типа «Тумблер» серии ТВ предназначены для коммутации электрических цепей управления переменного и постоянного тока. Переключатели ТВ применяются в электрических цепях управления, сигнализации и контроля. Исполнительный элемент выключателя ТВ-1-1 представлен рычагом, который следует переместить в одно или более фиксированных положений, чтобы изменить положение контакта. Обозначение при заказе: ТВ 1-1 (Т-тумблер, В-выключатель, 1-исполнения, количество полюсов замыкающих-1 и размыкающих-1).
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20251 шт1212 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарТВ1-1 с протекторомВЗКААрт. RU 114480 549,00 ₽12 шт по каталогу |  270,84 ₽64 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  307,44 ₽240 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  270,84 ₽1 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  550,00 ₽203 шт по каталогу Совпадает 1 из 1 сравнимых параметров |
|---|---|---|---|---|---|
| Сопротивление изоляции, не менее | 1000 МОм | 1000 МОмСовпадает | 1000 МОмСовпадает | 1000 МОмСовпадает | —Нет данных |
| Сопротивление контактов, не более | 0,01 Ом | 0,01 ОмСовпадает | 0,01 ОмСовпадает | 0,01 ОмСовпадает | —Нет данных |
| Напряжение | 1,6-220 В | 1,6-220 ВСовпадает | 1,6-220 ВСовпадает | 1,6-220 ВСовпадает | —Нет данных |
| Ток | 0,001-5 А | 0,001-5 АСовпадает | 0,001-5 АСовпадает | 0,001-5 АСовпадает | —Нет данных |
| Рабочая температура | от -60 до +85 °С | от -60 до +85 °ССовпадает | от -60 до +85 °ССовпадает | от -60 до +85 °ССовпадает | от -60 до +85 °ССовпадает |
- 270,84 ₽64 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Сопротивление изоляции, не менее
- Текущий1000 МОмАналог1000 МОмСовпадает
- Сопротивление контактов, не более
- Текущий0,01 ОмАналог0,01 ОмСовпадает
- Напряжение
- Текущий1,6-220 ВАналог1,6-220 ВСовпадает
- Ток
- Текущий0,001-5 ААналог0,001-5 АСовпадает
- Рабочая температура
- Текущийот -60 до +85 °САналогот -60 до +85 °ССовпадает
- 307,44 ₽240 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Сопротивление изоляции, не менее
- Текущий1000 МОмАналог1000 МОмСовпадает
- Сопротивление контактов, не более
- Текущий0,01 ОмАналог0,01 ОмСовпадает
- Напряжение
- Текущий1,6-220 ВАналог1,6-220 ВСовпадает
- Ток
- Текущий0,001-5 ААналог0,001-5 АСовпадает
- Рабочая температура
- Текущийот -60 до +85 °САналогот -60 до +85 °ССовпадает
- 270,84 ₽1 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Сопротивление изоляции, не менее
- Текущий1000 МОмАналог1000 МОмСовпадает
- Сопротивление контактов, не более
- Текущий0,01 ОмАналог0,01 ОмСовпадает
- Напряжение
- Текущий1,6-220 ВАналог1,6-220 ВСовпадает
- Ток
- Текущий0,001-5 ААналог0,001-5 АСовпадает
- Рабочая температура
- Текущийот -60 до +85 °САналогот -60 до +85 °ССовпадает
- 550,00 ₽203 шт по каталогу
Совпадает 1 из 1 сравнимых параметров
- Сопротивление изоляции, не менее
- Текущий1000 МОмАналог—Нет данных
- Сопротивление контактов, не более
- Текущий0,01 ОмАналог—Нет данных
- Напряжение
- Текущий1,6-220 ВАналог—Нет данных
- Ток
- Текущий0,001-5 ААналог—Нет данных
- Рабочая температура
- Текущийот -60 до +85 °САналогот -60 до +85 °ССовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
