TP4054 JSMSEMI контроллер заряда Li-Ion батареи

4.2 В, 0.5 А, SOT-23-5

MPN
TP4054
Бренд
JSMSEMI
Артикул RU
132331

Основные параметры

Входное напряжение
4,5...7 В
Выходное напряжение
4,2 В ± 1%
Выходной ток
90...535 мА
Тип
Контроллер заряда для Li-ion батарей
Корпус
SOT-23-5
Способ монтажа
поверхностный (SMT)
Все характеристики
Документация
1 000 шт в наличии1,24 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

10 параметров из источника

Электрические параметры

Входное напряжение
4,5...7 В
Выходное напряжение
4,2 В ± 1%
Выходной ток
90...535 мА

Монтаж и корпус

Корпус
SOT-23-5
Способ монтажа
поверхностный (SMT)

Условия эксплуатации

Диапазон рабочих температур
-65...+125 °С

Упаковка и вес

Транспортная упаковка: размер/кол-во
62*27.5*28/15000
Вес брутто
0.06
Упаковка
REEL, 3000 шт.

Другие параметры

Тип
Контроллер заряда для Li-ion батарей

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet TP4054

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема TP4054
IMAGE · Схема

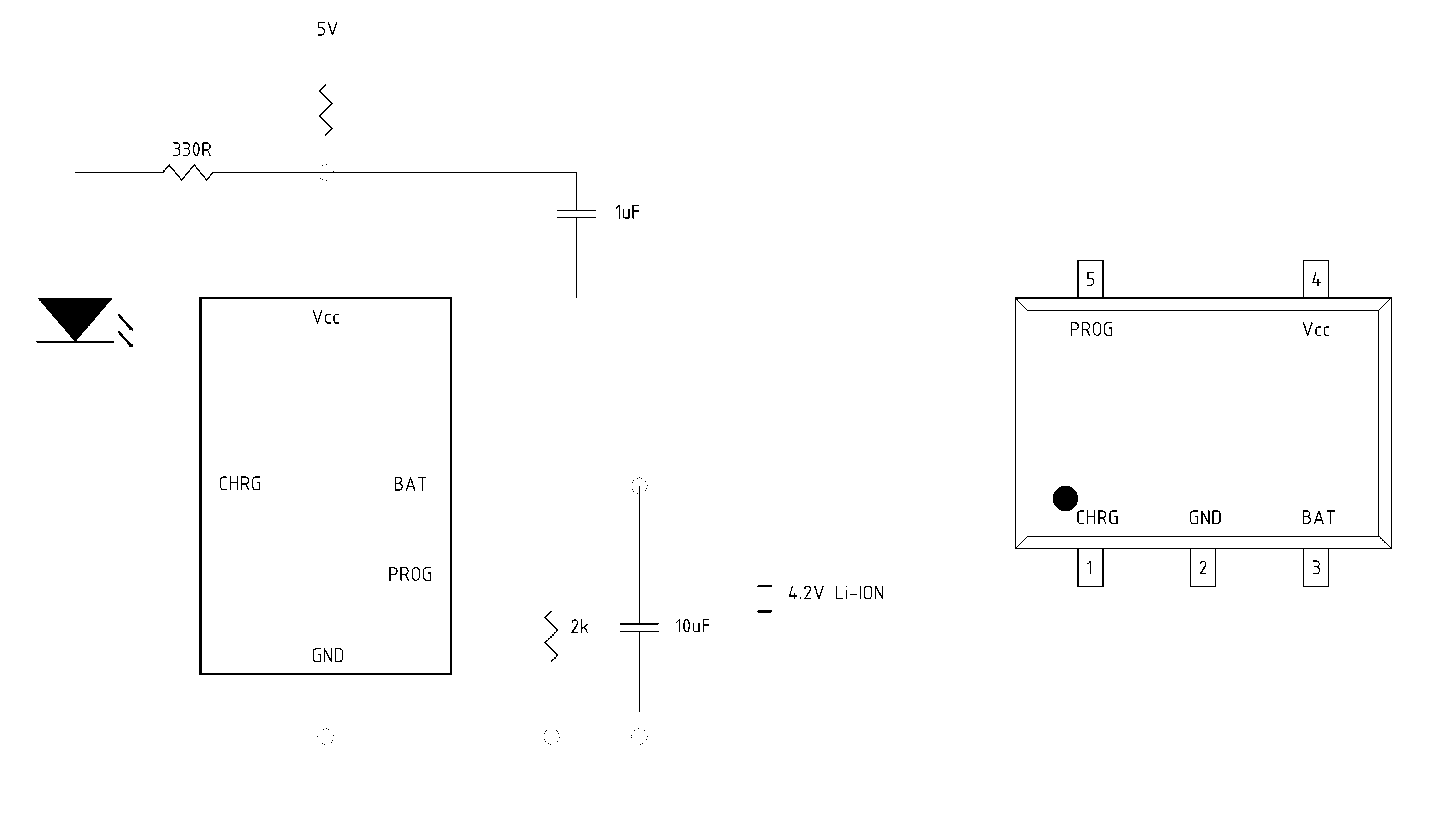

Схема TP4054

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 11.08.2026
Источник / остаток
Каталог RU Electronics · 1 000 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
500 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

TP4054 контроллер заряда одиночной ячейки Li-ion батареи для поверхностного монтажа в корпусе SOT-23-5. Входное напряжение 4.5 ... 7 В. Выходное напряжение 4.2 В ±1%. Выходной ток 90...535 мА (задается внешним резистором). UVLO 3.4 В. Напряжение подзаряда 2.9 В. Ток подзаряда 15 мА. Микросхема TP4054 — это микросхема зарядного устройства с постоянным током/постоянным напряжением, в основном используемая для зарядки одноэлементных батарей. Она не требует внешнего резистора для измерения тока, поскольку использует внутреннюю структуру MOSFET, что исключает необходимость во внешнем обратном диоде. TP4054 автоматически регулирует зарядный ток для ограничения температуры микросхемы при высокой мощности и высоких температурах окружающей среды. Напряжение зарядки фиксировано на уровне 4.2 В, а зарядный ток может регулироваться с помощью внешнего резистора. Когда достигается напряжение поддерживающего заряда и зарядный ток падает до 10% от установленного значения, TP4054 автоматически прекращает процесс зарядки. После снятия входного напряжения TP4054 автоматически переходит в режим низкого тока, потребляя от батареи не менее 2 мкА тока. В режиме ожидания ток питания составляет не менее 25 мкА. Микросхема TP4054 также контролирует зарядный ток, имеет функцию определения напряжения и автоматическую циклическую зарядку, а также индикаторный вывод, показывающий состояние завершения зарядки и состояние входного напряжения.
