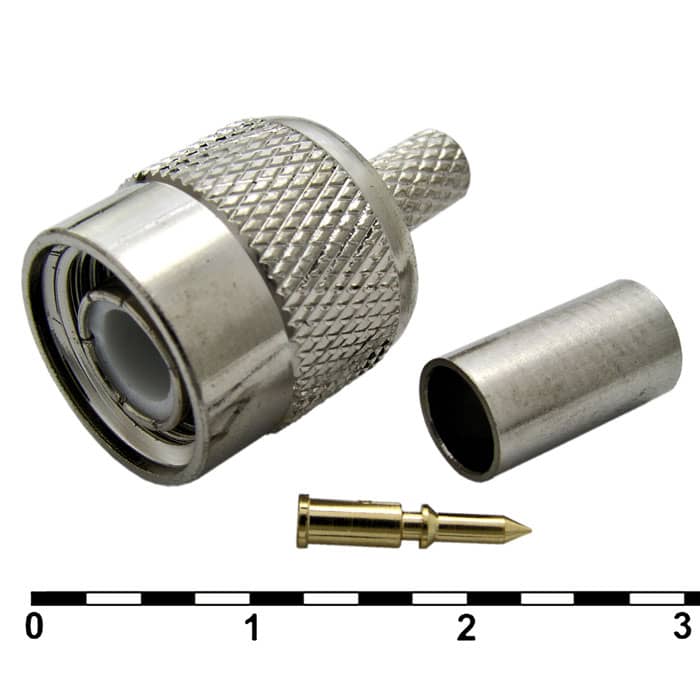

Разъём высокочастотный RUICHI TNC-C58P

обжимной

MPN
TNC-C58P
Бренд
Ruichi
Артикул RU
61379

Основные параметры

Тип кабеля
RG-58; RG-142; RG-303; RG-400; LMR-195; LMR-200 и др.
Диапазон рабочих частот, ГГц
до 4
Диаметр корпуса, мм
15,6
Резьба
7/16-28UNEF-2B
Диапазон рабочих температур, °C
-55...+155
Тип разъёма
Вилка (plug)
Все характеристики
Документация
900 шт в наличии50,51 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

9 параметров из источника

Электрические параметры

Диапазон рабочих частот, ГГц
до 4

Монтаж и корпус

Диаметр корпуса, мм
15,6
Глубина, мм
25,6 (без втулки)

Условия эксплуатации

Диапазон рабочих температур, °C
-55...+155

Упаковка и вес

Вес брутто
8.58
Транспортная упаковка: размер/кол-во
42*28*23.5/2800

Другие параметры

Тип кабеля
RG-58; RG-142; RG-303; RG-400; LMR-195; LMR-200 и др.
Резьба
7/16-28UNEF-2B
Тип разъёма
Вилка (plug)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet TNC-C58P

Технические параметры, размеры и рекомендации производителя

Скачать

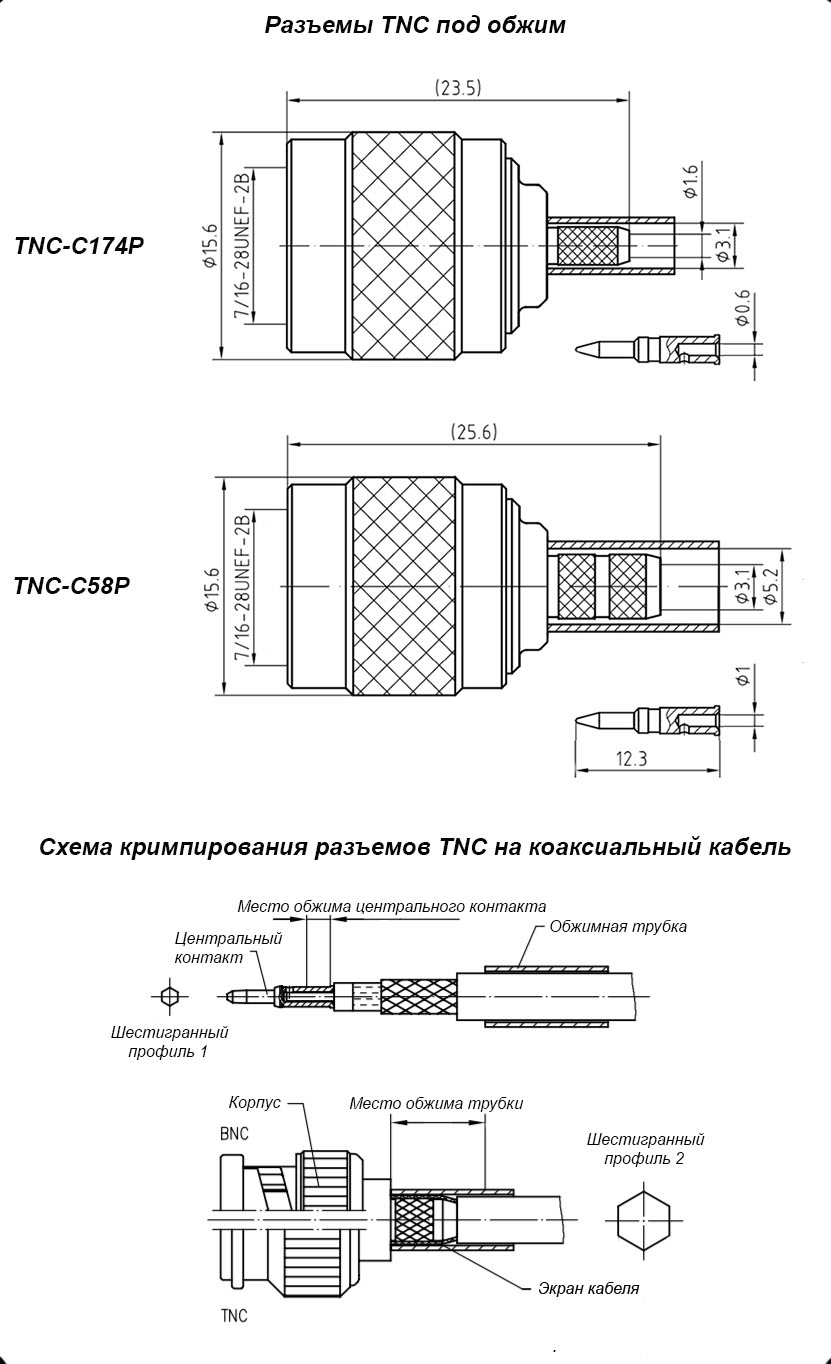

Миниатюра: Схема TNC-C58P
IMAGE · Схема

Схема TNC-C58P

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 02.09.2026
Источник / остаток
Каталог RU Electronics · 900 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
50 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт18900 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарTNC-C58PRUICHIАрт. RU 61379
50,51 ₽900 шт по каталогу
Параметрический вариантRUICHITNC-C174PАрт. RU 72061
38,25 ₽825 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантRUICHITNC-C58PRАрт. RU 128943
88,73 ₽705 шт по каталогу

Совпадает 2 из 3 сравнимых параметров

Параметрический вариантRUICHITNC-C58JWАрт. RU 128942
83,36 ₽150 шт по каталогу

Совпадает 2 из 3 сравнимых параметров

Параметрический вариантRUICHITNC-S58PАрт. RU 61382
51,74 ₽10 шт по каталогу

Совпадает 1 из 2 сравнимых параметров

Тип разъёмаВилка (plug)Вилка (plug)СовпадаетTNC-P (вилка) угловаяОтличаетсяTNC-J (розетка) угловаяОтличается—Нет данных
Диаметр корпуса, мм15,615,6Совпадает—Нет данных—Нет данных15Отличается
Диапазон рабочих частот, ГГцдо 4до 4Совпадаетдо 4Совпадаетдо 4Совпадает—Нет данных
Резьба7/16-28UNEF-2B7/16-28UNEF-2BСовпадает—Нет данных—Нет данных7/16-28UNEF-2BСовпадает
Диапазон рабочих температур, °C-55...+155-55...+155Совпадает-55...+155Совпадает-55...+155Совпадает—Нет данных
