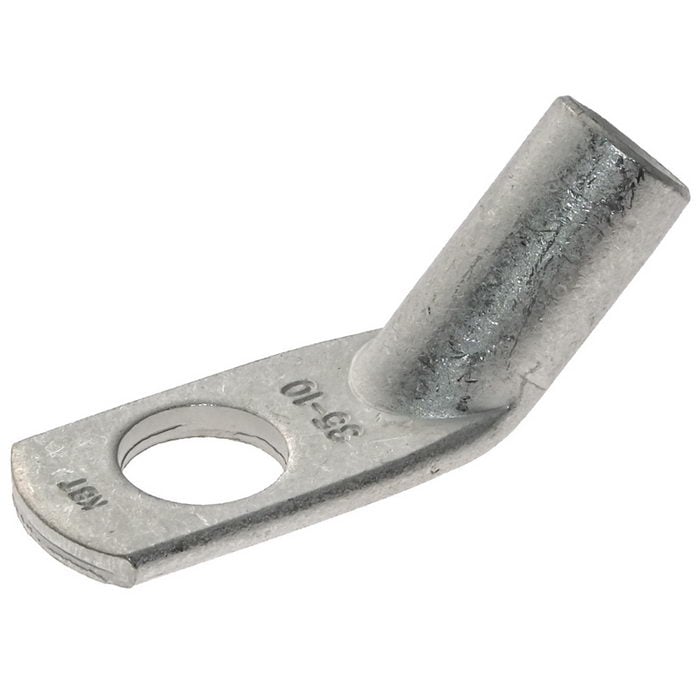

Наконечники угловые медные луженые КВТ ТМЛс (45*)35-10

до 1 кВ

MPN
ТМЛс (45*)35-10
Бренд
КВТ
Артикул RU
108090

Основные параметры

Глубина
L - 48 (49) мм
Сечение провода
35 мм
Форма
кольцевая под болт М10
Область применения
оконцевание опрессовкой медных кабелей и проводов под крепежный болт
Основные размеры
D - 10,5; B - 16 (16,5); L - 48 (49); d - 11; d1 - 8,2; H - 20 мм
Тип клемм (наконечников) для обжима
Наконечник кабельный угловой серии ТМЛс (45°)
Все характеристики
Документация
8 шт в наличии109,70 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

7 параметров из источника

Монтаж и корпус

Глубина
L - 48 (49) мм
Форма
кольцевая под болт М10
Основные размеры
D - 10,5; B - 16 (16,5); L - 48 (49); d - 11; d1 - 8,2; H - 20 мм
Материал
медь луженая

Другие параметры

Сечение провода
35 мм
Область применения
оконцевание опрессовкой медных кабелей и проводов под крепежный болт
Тип клемм (наконечников) для обжима
Наконечник кабельный угловой серии ТМЛс (45°)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

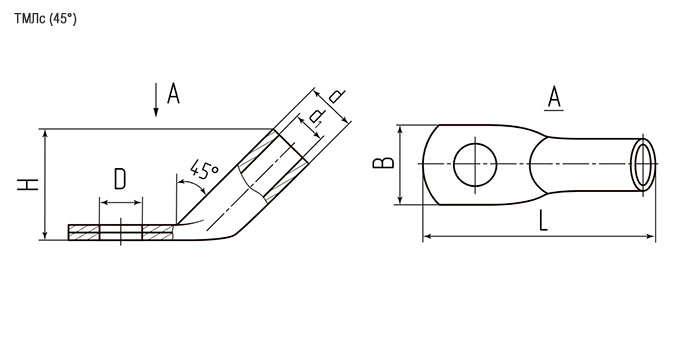

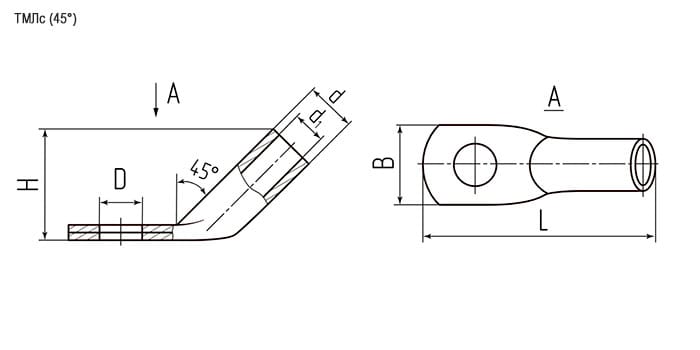

Миниатюра: Схема ТМЛс (45*)35-10
IMAGE · Схема

Схема ТМЛс (45*)35-10

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 8 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
8 шт в упаковке
Date code / партия
Год / маркировка: 2018

Описание

Предназначены для оконцевания опрессовкой медных кабелей и проводов Материал: рафинированная медь марки М1 Рабочее напряжение: до 1 кВ Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2») Диаметр трубной части наконечников ТМЛс рассчитан под опрессовку жил 1, 2 и 3 классов гибкости Монтаж в труднодоступных местах и ограниченном рабочем пространстве

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20188 шт18 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарТМЛс (45*)35-10КВТАрт. RU 108090
109,70 ₽8 шт по каталогу
Параметрический вариантКВТТМЛс (45*)16-6Арт. RU 108085
85,38 ₽90 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТТМЛс (45*)10-8Арт. RU 108084
54,39 ₽70 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТТМЛс (45*)6-6Арт. RU 108082
26,79 ₽2 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТТМЛс 4-5Арт. RU 116165
13,03 ₽70 шт по каталогу

Совпадает 0 из 1 сравнимых параметров

ГлубинаL - 48 (49) ммL - 33 (32,5) ммОтличаетсяL - 33 ммОтличаетсяL - 27 (26) ммОтличается—Нет данных
Основные размерыD - 10,5; B - 16 (16,5); L - 48 (49); d - 11; d1 - 8,2; H - 20 ммD - 6,4; B - 12; L - 33 (32,5); d - 7,9; d1 - 5,5; H - 15 ммОтличаетсяD - 8,4; B - 11,5 (12); L - 33; d - 6,3; d1 - 4,5; Р - 11,5 ммОтличаетсяD - 6,4; B - 9,5; L - 27 (26); d - 5,1; d1 - 3,5 ммОтличается—Нет данных
Сечение провода35 мм16 ммОтличается10 ммОтличается4...6 ммОтличается—Нет данных
Материалмедь луженаямедь луженаяСовпадаетмедь луженаяСовпадаетмедь луженаяСовпадает—Нет данных
Тип клемм (наконечников) для обжимаНаконечник кабельный угловой серии ТМЛс (45°)Наконечник кабельный угловой серии ТМЛс (45°)СовпадаетНаконечник кабельный угловой серии ТМЛс (45°)СовпадаетНаконечник кабельный угловой серии ТМЛс (45°)Совпадаетнаконечник кольцевойОтличается
  • Параметрический вариантКВТТМЛс (45*)16-6Арт. RU 108085
    85,38 ₽90 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 48 (49) ммАналогL - 33 (32,5) ммОтличается
    Основные размеры
    ТекущийD - 10,5; B - 16 (16,5); L - 48 (49); d - 11; d1 - 8,2; H - 20 ммАналогD - 6,4; B - 12; L - 33 (32,5); d - 7,9; d1 - 5,5; H - 15 ммОтличается
    Сечение провода
    Текущий35 ммАналог16 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Тип клемм (наконечников) для обжима
    ТекущийНаконечник кабельный угловой серии ТМЛс (45°)АналогНаконечник кабельный угловой серии ТМЛс (45°)Совпадает
    Открыть товар
  • Параметрический вариантКВТТМЛс (45*)10-8Арт. RU 108084
    54,39 ₽70 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 48 (49) ммАналогL - 33 ммОтличается
    Основные размеры
    ТекущийD - 10,5; B - 16 (16,5); L - 48 (49); d - 11; d1 - 8,2; H - 20 ммАналогD - 8,4; B - 11,5 (12); L - 33; d - 6,3; d1 - 4,5; Р - 11,5 ммОтличается
    Сечение провода
    Текущий35 ммАналог10 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Тип клемм (наконечников) для обжима
    ТекущийНаконечник кабельный угловой серии ТМЛс (45°)АналогНаконечник кабельный угловой серии ТМЛс (45°)Совпадает
    Открыть товар
  • Параметрический вариантКВТТМЛс (45*)6-6Арт. RU 108082
    26,79 ₽2 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 48 (49) ммАналогL - 27 (26) ммОтличается
    Основные размеры
    ТекущийD - 10,5; B - 16 (16,5); L - 48 (49); d - 11; d1 - 8,2; H - 20 ммАналогD - 6,4; B - 9,5; L - 27 (26); d - 5,1; d1 - 3,5 ммОтличается
    Сечение провода
    Текущий35 ммАналог4...6 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Тип клемм (наконечников) для обжима
    ТекущийНаконечник кабельный угловой серии ТМЛс (45°)АналогНаконечник кабельный угловой серии ТМЛс (45°)Совпадает
    Открыть товар
  • Параметрический вариантКВТТМЛс 4-5Арт. RU 116165
    13,03 ₽70 шт по каталогу

    Совпадает 0 из 1 сравнимых параметров

    Глубина
    ТекущийL - 48 (49) ммАналог—Нет данных
    Основные размеры
    ТекущийD - 10,5; B - 16 (16,5); L - 48 (49); d - 11; d1 - 8,2; H - 20 ммАналог—Нет данных
    Сечение провода
    Текущий35 ммАналог—Нет данных
    Материал
    Текущиймедь луженаяАналог—Нет данных
    Тип клемм (наконечников) для обжима
    ТекущийНаконечник кабельный угловой серии ТМЛс (45°)Аналогнаконечник кольцевойОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
