Datasheet TLP127TPL(U.F)
Технические параметры, размеры и рекомендации производителя
TLP127TPL(U.F)

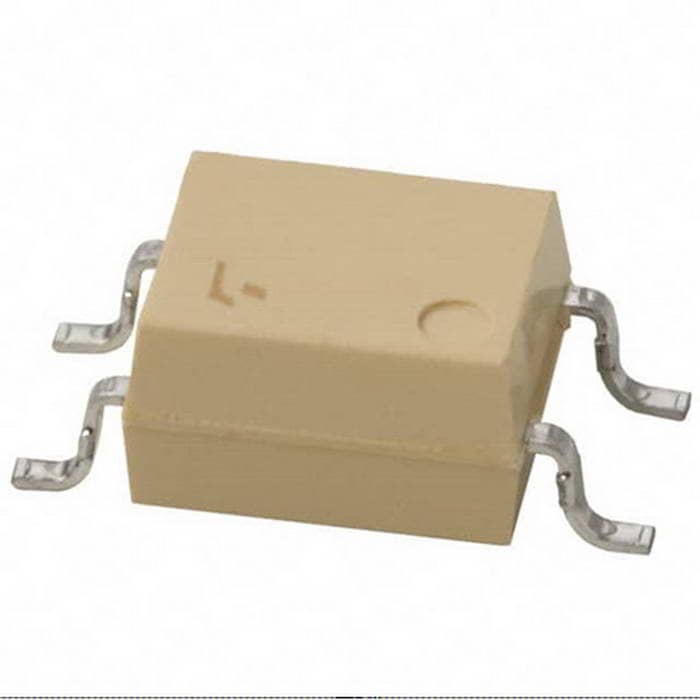

Оптопара TOSHIBA c транзисторным выходом, 1 канал, Darlington Transistor Output, CTR 1000%, корпус SOP-4
Товар подлежит обязательной маркировке- MPN
- TLP127TPL(U.F)
- Бренд
- TOSHIBA
- Артикул RU
- 113914
Основные параметры
- Описание
- Transistor Output Optocouplers
- Количество каналов
- 1
- Прямой ток (If), мА
- 10
- Напряжение
- прямое (Vf) - 1,3 В/ обратное (Vr) - 5 В
- Мощность
- рассеиваемая (Pd) - 200 мВт
- Максимальный ток
- коллектора - 150 мА
350 шт в наличии49,08 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Прямой ток (If), мА
- 10
- Напряжение
- прямое (Vf) - 1,3 В/ обратное (Vr) - 5 В
- Мощность
- рассеиваемая (Pd) - 200 мВт
- Максимальный ток
- коллектора - 150 мА
- Максимальное напряжение
- Umax коллектор-эмиттер - 300 В; Umax насыщения коллектор-эмиттер - 1,2 В
- Напряжение изоляции
- 2500 В(rms)
Монтаж и корпус
- Корпус
- SOP-4
- Способ монтажа
- поверхностный (SMT)
Условия эксплуатации
- MSL(Уровень чувствительности к влажности)
- 1
- Диапазон рабочих температур
- -55...+100 °С
Упаковка и вес
- Вес брутто
- 0.29
- Транспортная упаковка: размер/кол-во
- 59*46*46/3000
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Описание
- Transistor Output Optocouplers
- Количество каналов
- 1
- Тип выхода
- Photodarlington
- Коэффициент
- передачи по току - 4000 %
- Тип
- Оптопара с выходом Дарлингтона серии TLP127 (Toshiba)
Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 350 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 25 шт · только целая упаковка
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2021
- Документация
- Datasheet: 1
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202125 шт14350 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарTLP127TPL(U.F)TOSHIBAАрт. RU 113914 49,08 ₽350 шт по каталогу |  41,58 ₽100 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 45,90 ₽1 120 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  44,62 ₽2 380 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  20,56 ₽4 650 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOP-4 | SOP-4Совпадает | SOIC-4Отличается | SOIC-16Отличается | SOP-4Совпадает |
| Способ монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Напряжение | прямое (Vf) - 1,3 В/ обратное (Vr) - 5 В | прямое (Vf) - 1,4 ВОтличается | прямое (Vf) - 1,2 В/ обратное (VOut max) - 80 ВОтличается | прямое (Vf) - 1,2 В/ обратное (VOut max) - 80 ВОтличается | прямое (Vf) - 1,1 В/ обратное (VOut max) - 40 ВОтличается |
| Напряжение изоляции | 2500 В(rms) | 3750 В(rms)Отличается | 2500 В(rms)Совпадает | 2500 В(rms)Совпадает | 3750 В(rms)Отличается |
| Прямой ток (If), мА | 10 | 50Отличается | 50Отличается | 30Отличается | 50Отличается |
- 41,58 ₽100 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOP-4АналогSOP-4Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Напряжение
- Текущийпрямое (Vf) - 1,3 В/ обратное (Vr) - 5 ВАналогпрямое (Vf) - 1,4 ВОтличается
- Напряжение изоляции
- Текущий2500 В(rms)Аналог3750 В(rms)Отличается
- Прямой ток (If), мА
- Текущий10Аналог50Отличается
- 45,90 ₽1 120 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOP-4АналогSOIC-4Отличается
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Напряжение
- Текущийпрямое (Vf) - 1,3 В/ обратное (Vr) - 5 ВАналогпрямое (Vf) - 1,2 В/ обратное (VOut max) - 80 ВОтличается
- Напряжение изоляции
- Текущий2500 В(rms)Аналог2500 В(rms)Совпадает
- Прямой ток (If), мА
- Текущий10Аналог50Отличается
- 44,62 ₽2 380 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOP-4АналогSOIC-16Отличается
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Напряжение
- Текущийпрямое (Vf) - 1,3 В/ обратное (Vr) - 5 ВАналогпрямое (Vf) - 1,2 В/ обратное (VOut max) - 80 ВОтличается
- Напряжение изоляции
- Текущий2500 В(rms)Аналог2500 В(rms)Совпадает
- Прямой ток (If), мА
- Текущий10Аналог30Отличается
- 20,56 ₽4 650 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOP-4АналогSOP-4Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Напряжение
- Текущийпрямое (Vf) - 1,3 В/ обратное (Vr) - 5 ВАналогпрямое (Vf) - 1,1 В/ обратное (VOut max) - 40 ВОтличается
- Напряжение изоляции
- Текущий2500 В(rms)Аналог3750 В(rms)Отличается
- Прямой ток (If), мА
- Текущий10Аналог50Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
