Datasheet TL494CN (JSMSEMI)
Технические параметры, размеры и рекомендации производителя

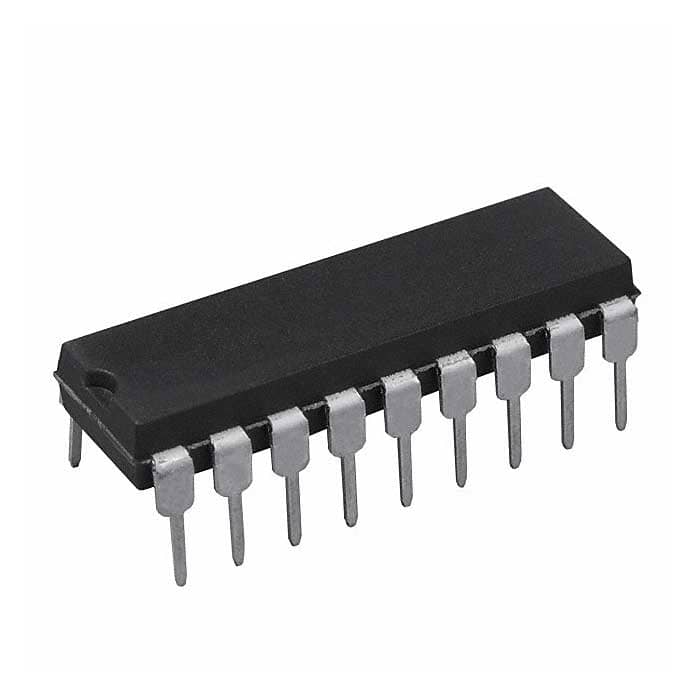

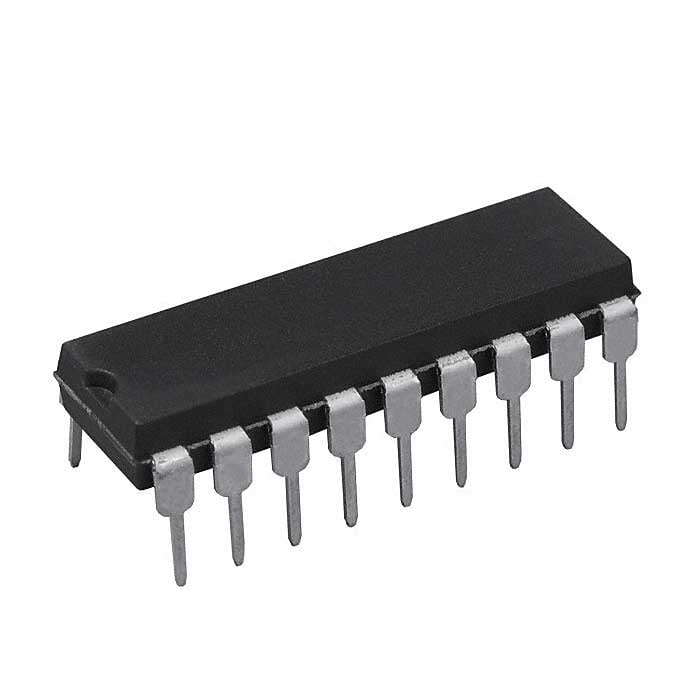

TL494CN JSMSEMI ШИМ контроллер 42 В
выход 5 В 250 мА, DIP-16
- MPN
- TL494CN (JSMSEMI)
- Бренд
- JSMSEMI
- Артикул RU
- 122003
Основные параметры
- Входное напряжение
- 42 В
- Выходное напряжение
- 5 В
- Выходной ток
- 250 мА
- Потребляемый ток
- 10 мА
- Частота
- 300 кГц
- Точность
- 5%
1 650 шт в наличии15,51 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Входное напряжение
- 42 В
- Выходное напряжение
- 5 В
- Выходной ток
- 250 мА
- Потребляемый ток
- 10 мА
- Частота
- 300 кГц
Монтаж и корпус
- Корпус
- DIP-16
- Способ монтажа
- Through Hole
Условия эксплуатации
- Диапазон рабочих температур
- 0...+70 °С
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 59*32*18/2000
- Вес брутто
- 1.00
Другие параметры
- Точность
- 5%
- Тип
- ШИМ контроллер 1 кГц - 300 кГц
Документация и схема
Условия поставки
Обновлено 27.08.2026- Источник / остаток
- Каталог RU Electronics · 1 650 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 / 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2024 / 2025
- Документация
- Datasheet: 1
Описание

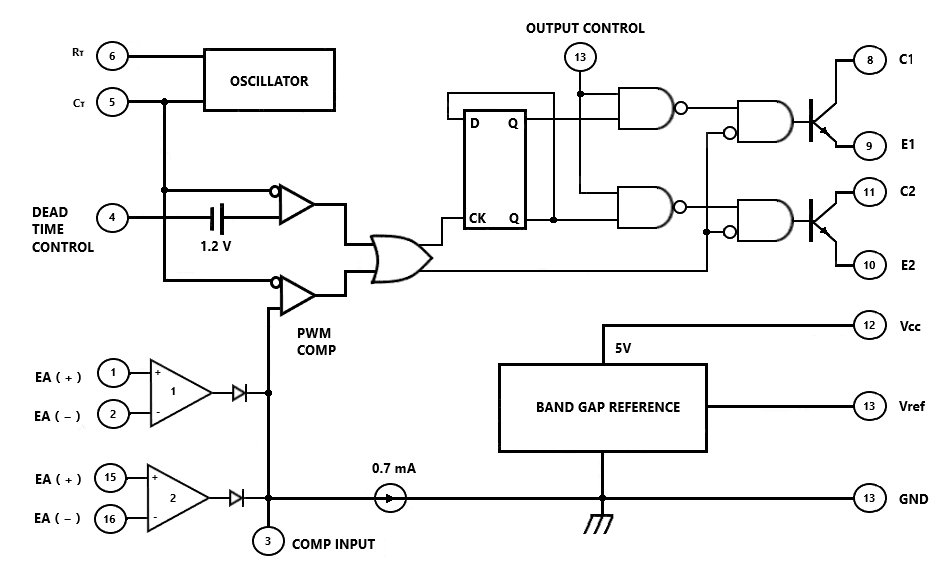

TL494CN импульсный ШИМ контроллер для навесного монтажа в корпусе DIP-16. Генерирует сигналы частотой от 1 кГц до 300 кГц. Состоит из 5 В источника опорного напряжения, двух усилителей ошибки, D-триггера, компаратора регулировки "мертвого" времени, генератора напряжения (пила) и двух выходных транзисторов.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202425 шт10250 шт
202550 шт281 400 шт
Сравнение с аналогами
