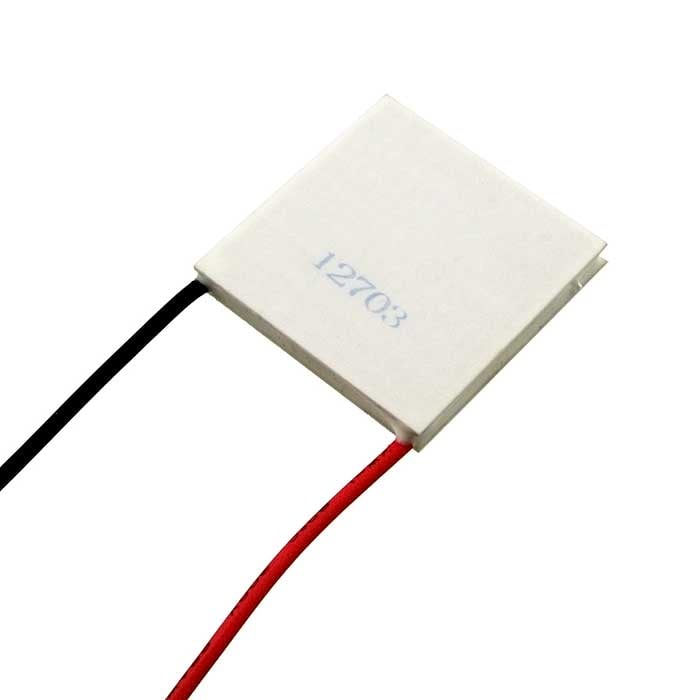

Однослойный модуль Пельтье RUICHI TEC1-12703

30x30x3.5 мм, 15.2 В, 27 Вт

MPN
TEC1-12703 (30x30x3.5)
Бренд
Ruichi
Артикул RU
89801

Основные параметры

Номинальное напряжение
(DC) - 12-15.2 В
Высота
30 мм
Ширина
30 мм
Глубина
3,5 ±0,2 мм
Максимальный ток
3.0 А
Максимальное напряжение
15,2 (при Т=30°С) В
Все характеристики
Документация
179 шт в наличии333,80 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

18 параметров из источника

Электрические параметры

Максимальный ток
3.0 А
Максимальное напряжение
15,2 (при Т=30°С) В
Номинальное напряжение
(DC) - 12-15.2 В
Максимальная выходная мощность
20 Вт
Сопротивление
внутреннее - 3.95 Ом ±10%

Монтаж и корпус

Высота
30 мм
Ширина
30 мм
Глубина
3,5 ±0,2 мм
Длина выводов
200 мм (22AWG)

Условия эксплуатации

Разница температур
максимальная (TmaxQC) - 60 °С
Температура хранения
-40...+60 °С
Предельно достижимая разница температур
55-80°C
Диапазон рабочих температур
-50...+60 °С

Упаковка и вес

Вес брутто
15.90
Транспортная упаковка: размер/кол-во
42*28*18.5/200

Другие параметры

Холодопроизводительность
27 Вт
Количество термопар
127
Тип
однослойный модуль Пельтье серии TEC1

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема TEC1-12703 (30x30x3.5)
IMAGE · Схема

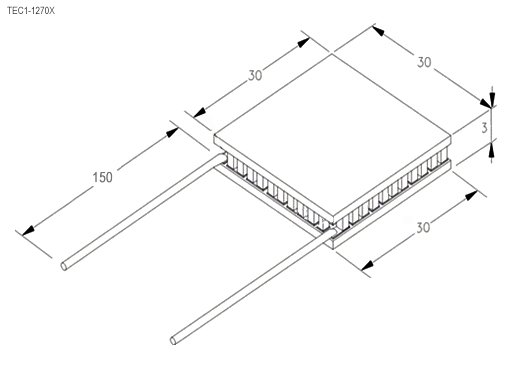

Схема TEC1-12703 (30x30x3.5)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 05.09.2026
Источник / остаток
Каталог RU Electronics · 179 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
4 / 5 шт в упаковке
Date code / партия
Год / маркировка: 2026

Описание

Однослойный модуль Пельтье RUICHI TEC1-12703, 30x30x3.5 мм, 15.2 В, 27 Вт - термоэлектрический преобразователь, который способен преобразовать электрическую энергию в разность температур, выполняет функцию холодильника и обеспечивает быстрое понижение температуры, вплоть до отрицательных значений, где это требуется.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20264 шт14 шт
20265 шт35175 шт
