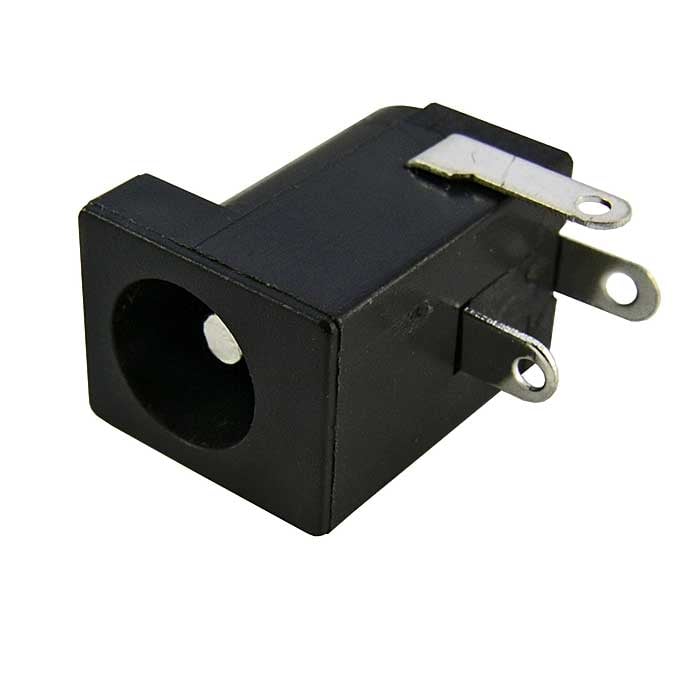

Разъём питания штырьковый TC-005 2.0 мм
монтаж на плату
Товар подлежит обязательной маркировке- MPN
- TC-005 2.0mm
- Бренд
- Ruichi
- Артикул RU
- 107305
Основные параметры
- Номинальное напряжение, В
- 30 (DC)
- Высота
- 11 (корпус) мм
- Ширина
- 9 мм
- Глубина
- 14,1 мм
- Характеристика
- Ф центрального контакта -2,0 мм; Ф гнезда 6,3 мм
- Количество циклов коммутации (электро), не менее
- 5000
Под заказ2,60 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Количество циклов коммутации (электро), не менее
- 5000
- Максимальный ток, А
- 2
- Сопротивление изоляции, МОм, не менее
- 100
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
- Номинальное напряжение, В
- 30 (DC)
Монтаж и корпус
- Высота
- 11 (корпус) мм
- Ширина
- 9 мм
- Глубина
- 14,1 мм
Условия эксплуатации
- Диапазон рабочих температур, °C
- -20...+70
Упаковка и вес
- Вес брутто
- 1.48
- Транспортная упаковка: размер/кол-во
- 48*32*27/9000
Другие параметры
- Характеристика
- Ф центрального контакта -2,0 мм; Ф гнезда 6,3 мм
- Тип
- Разъем штырьковый низковольтный - вилка, монтаж на плату

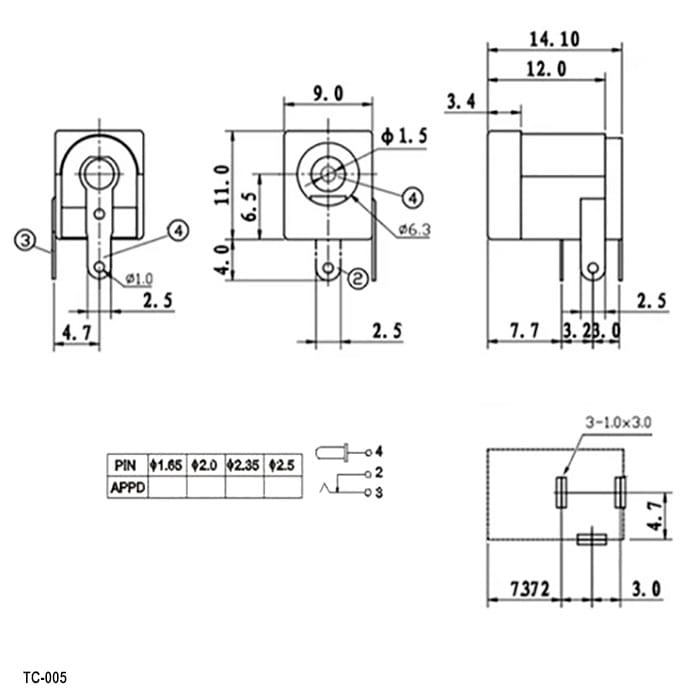

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 15.08.2026- Источник / остаток
- Каталог RU Electronics · 24 000 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 200 шт · только целая упаковка
- Фасовка
- 200 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet отсутствует — можно запросить
Описание
Разъем питания штырьковый используется для подключения выносных блоков питания к различным устройствам: электронные медицинские приборы, настольные вентиляторы и лампы, зарядные устройства, портативные акустические системы. В сборе такой разъем состоит из штекера и гнезда. Непосредственно штекер включает в себя две части: пластмассовый корпус и цилиндрический контакт с парой выводов для припаивания провода, идущего от блока питания. Выводы для крепления провода могут быть выполнены не только под пайку, но и в виде клеммной колодки.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарTC-005 2.0mmRUICHIАрт. RU 107305 2,60 ₽Под заказ |  14,46 ₽1 800 шт по каталогу Совпадает 2 из 3 сравнимых параметров |  8,34 ₽10 000 шт по каталогу Совпадает 2 из 4 сравнимых параметров | 9,93 ₽5 000 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  4,70 ₽2 600 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Номинальное напряжение, В | 30 (DC) | 20 (DC)Отличается | 30 (DC)Совпадает | 30 (DC)Совпадает | 30 (DC)Совпадает |
| Контактное сопротивление, мОм, не более | 50 | —Нет данных | 30Отличается | 30Отличается | 30Отличается |
| Сопротивление изоляции, МОм, не менее | 100 | —Нет данных | 100 (при Uисп.dc=500 В)Отличается | 100 (при Uисп.dc=500 В)Отличается | 100Совпадает |
| Максимальный ток, А | 2 | 2Совпадает | —Нет данных | —Нет данных | 0,5Отличается |
| Диапазон рабочих температур, °C | -20...+70 | -20...+70Совпадает | -20...+70Совпадает | -20...+70Совпадает | -40...+55Отличается |
- 14,46 ₽1 800 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Номинальное напряжение, В
- Текущий30 (DC)Аналог20 (DC)Отличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий100Аналог—Нет данных
- Максимальный ток, А
- Текущий2Аналог2Совпадает
- Диапазон рабочих температур, °C
- Текущий-20...+70Аналог-20...+70Совпадает
- 8,34 ₽10 000 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Номинальное напряжение, В
- Текущий30 (DC)Аналог30 (DC)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог30Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100Аналог100 (при Uисп.dc=500 В)Отличается
- Максимальный ток, А
- Текущий2Аналог—Нет данных
- Диапазон рабочих температур, °C
- Текущий-20...+70Аналог-20...+70Совпадает
- 9,93 ₽5 000 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Номинальное напряжение, В
- Текущий30 (DC)Аналог30 (DC)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог30Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100Аналог100 (при Uисп.dc=500 В)Отличается
- Максимальный ток, А
- Текущий2Аналог—Нет данных
- Диапазон рабочих температур, °C
- Текущий-20...+70Аналог-20...+70Совпадает
- 4,70 ₽2 600 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Номинальное напряжение, В
- Текущий30 (DC)Аналог30 (DC)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог30Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100Аналог100Совпадает
- Максимальный ток, А
- Текущий2Аналог0,5Отличается
- Диапазон рабочих температур, °C
- Текущий-20...+70Аналог-40...+55Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
