Datasheet SZC28 7P-F-M
Технические параметры, размеры и рекомендации производителя

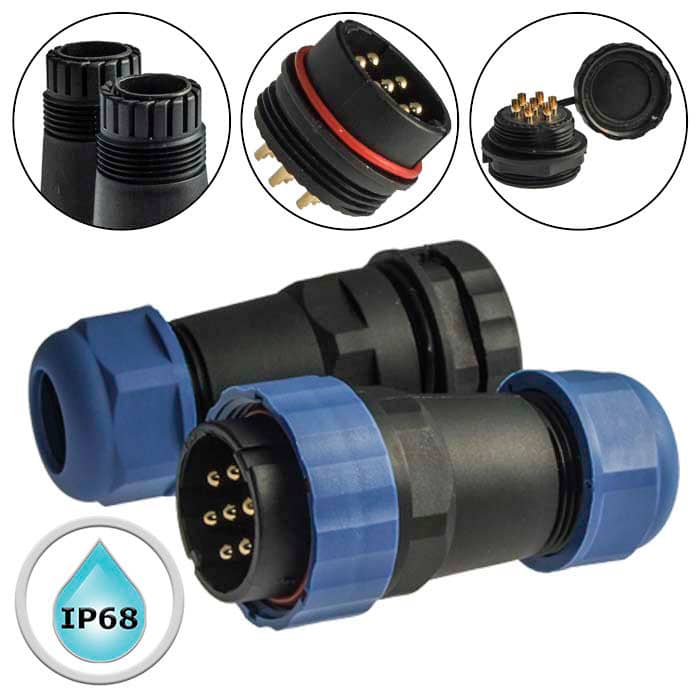

Разъём герметичный SZC28 7P-F-M
7 контактов
Товар подлежит обязательной маркировке- MPN
- SZC28 7P-F-M
- Бренд
- Ruichi
- Артикул RU
- 106686
Основные параметры
- Номинальный ток, А
- 25
- Номинальное напряжение, В
- 250
- Класс защиты
- IP68
- Тип соединения
- кабель - кабель
- Дополнительно
- байонетное соединение
- Диаметр входящего кабеля, мм
- 15 (PG19)
Под заказ831,65 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, мОм, не более
- 2
- Сопротивление изоляции, МОм, не менее
- 2000
- Диэлектрическая прочность, В
- 1500
- Номинальное напряжение, В
- 250
- Номинальный ток, А
- 25
Монтаж и корпус
- Диаметр входящего кабеля, мм
- 15 (PG19)
- Количество контактов
- 7 х 2,8 мм
- Материал корпуса
- РА66 UL94V-0
- Глубина, мм
- вилка/ розетка - 76
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
- Класс защиты
- IP68
Упаковка и вес
- Вес брутто
- 118.34
- Транспортная упаковка: размер/кол-во
- 48*32*22.5/70
Другие параметры
- Тип соединения
- кабель - кабель
- Дополнительно
- байонетное соединение
- Тип разъёма
- Разъем герметичный серии SZC28 (комплект)
- Цвет
- корпус - черный; накидные гайки - синие

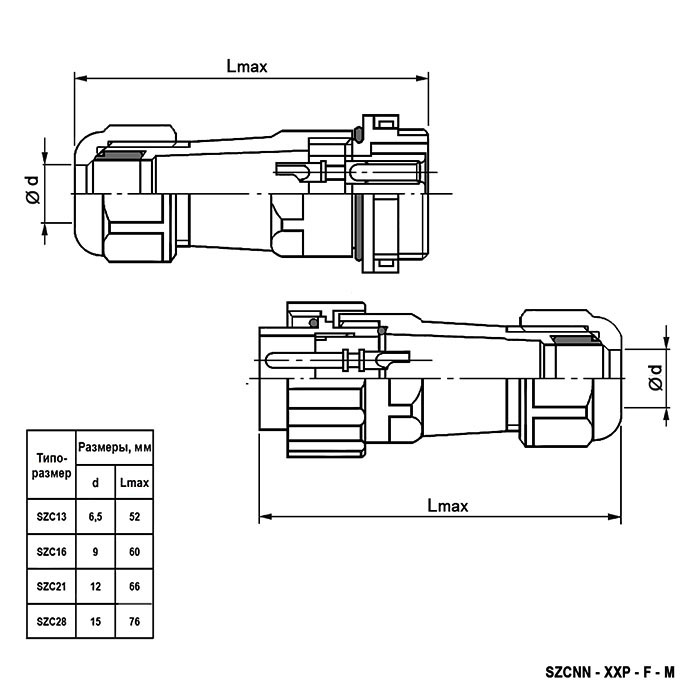

Документация и схема
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 100 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 2 шт · только целая упаковка
- Фасовка
- 2 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Разъем герметичный являются пылезащищенным и влагозащищенным. Он соответствует высокой степени защиты (IP68/IP67), что гарантирует работу разъемов при длительном погружении в воду (более 30 минут) на глубину больше 1м.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSZC28 7P-F-MRUICHIАрт. RU 106686 831,65 ₽Под заказ |  729,00 ₽35 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  897,71 ₽45 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  746,16 ₽103 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1 033,25 ₽60 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем герметичный серии SZC28 (комплект) | Разъем герметичный серии SZC28 (комплект)Совпадает | Разъем герметичный серии SZC28 (комплект)Совпадает | Разъем герметичный серии SZC28 (комплект)Совпадает | Разъем герметичный серии SZC28 (комплект)Совпадает |
| Количество контактов | 7 х 2,8 мм | 7 х 2,8 ммСовпадает | 14 х 1,0 ммОтличается | 2 x 3,6 ммОтличается | 12 х 1,8 ммОтличается |
| Материал корпуса | РА66 UL94V-0 | РА66 UL94V-0Совпадает | РА66 UL94V-0Совпадает | РА66 UL94V-0Совпадает | РА66 UL94V-0Совпадает |
| Контактное сопротивление, мОм, не более | 2 | 2Совпадает | 2Совпадает | 2Совпадает | 2Совпадает |
| Сопротивление изоляции, МОм, не менее | 2000 | 2000Совпадает | 2000Совпадает | 2000Совпадает | 2000Совпадает |
- 729,00 ₽35 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC28 (комплект)АналогРазъем герметичный серии SZC28 (комплект)Совпадает
- Количество контактов
- Текущий7 х 2,8 ммАналог7 х 2,8 ммСовпадает
- Материал корпуса
- ТекущийРА66 UL94V-0АналогРА66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 897,71 ₽45 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC28 (комплект)АналогРазъем герметичный серии SZC28 (комплект)Совпадает
- Количество контактов
- Текущий7 х 2,8 ммАналог14 х 1,0 ммОтличается
- Материал корпуса
- ТекущийРА66 UL94V-0АналогРА66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 746,16 ₽103 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC28 (комплект)АналогРазъем герметичный серии SZC28 (комплект)Совпадает
- Количество контактов
- Текущий7 х 2,8 ммАналог2 x 3,6 ммОтличается
- Материал корпуса
- ТекущийРА66 UL94V-0АналогРА66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 1 033,25 ₽60 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC28 (комплект)АналогРазъем герметичный серии SZC28 (комплект)Совпадает
- Количество контактов
- Текущий7 х 2,8 ммАналог12 х 1,8 ммОтличается
- Материал корпуса
- ТекущийРА66 UL94V-0АналогРА66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
