Datasheet SZC28 24P-M-FB
Технические параметры, размеры и рекомендации производителя
Герметичные разъемы разных типов
Товар подлежит обязательной маркировке

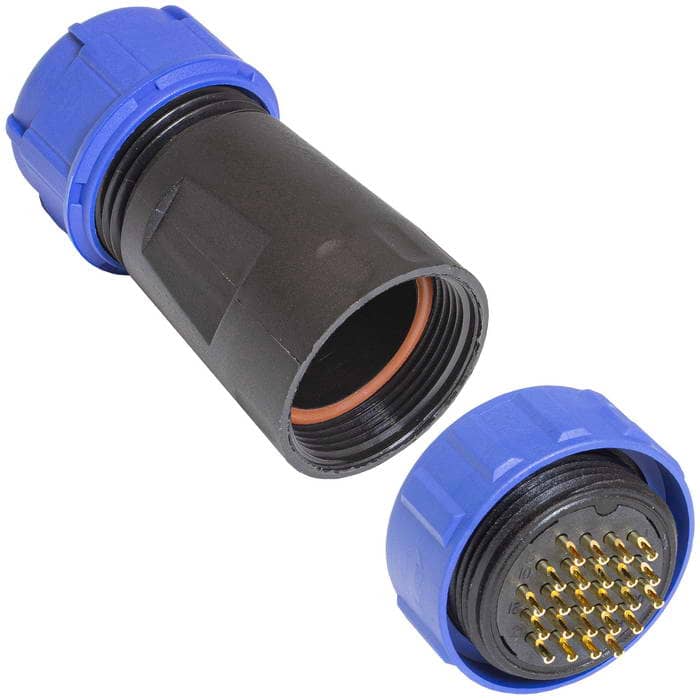

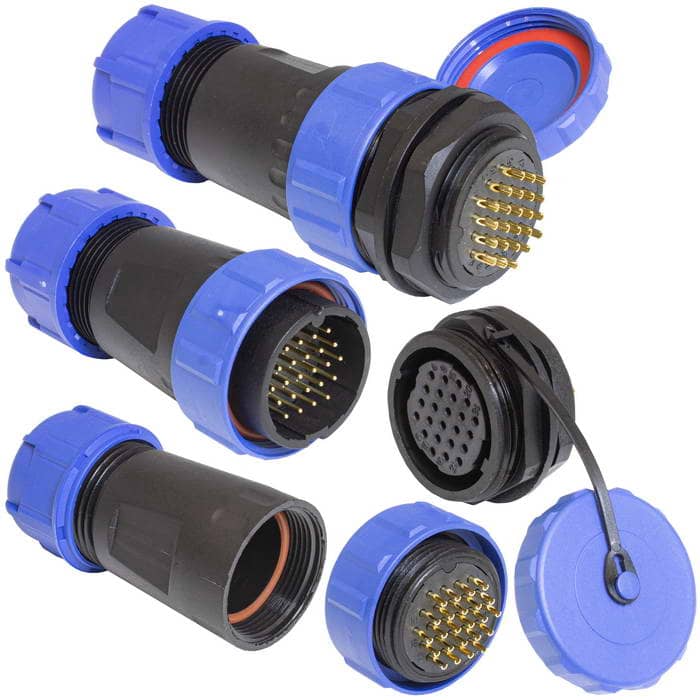

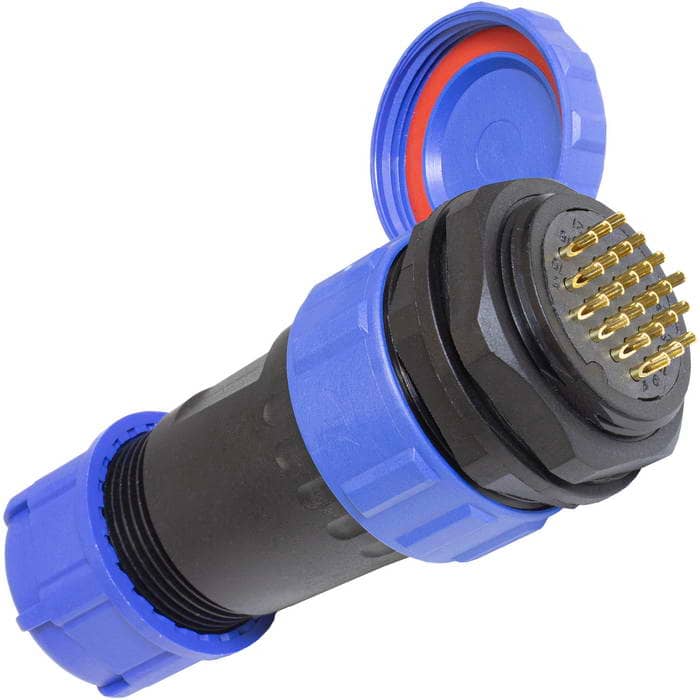

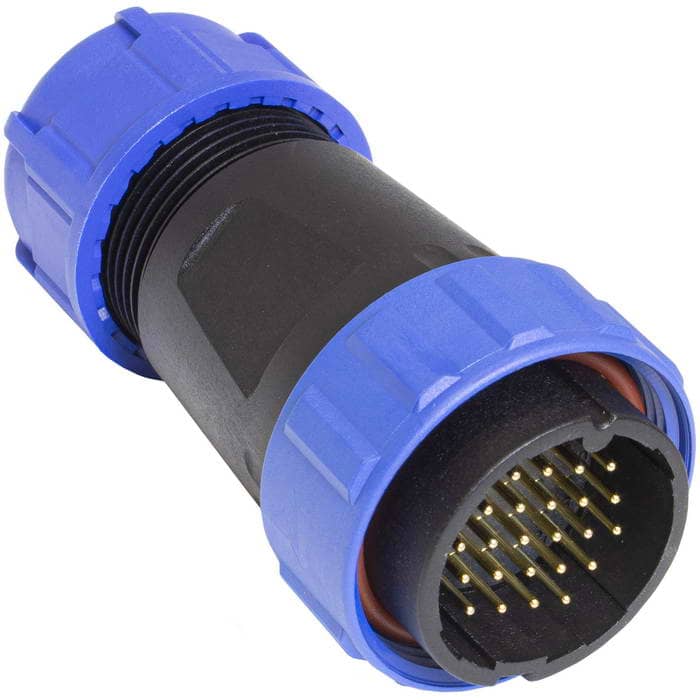

Разъём герметичный SZC28 24P-M-FB, 24 контакта
Разъём герметичный SZC28 24P-M-FB, 24 контакта
Товар подлежит обязательной маркировке- MPN
- SZC28 24P-M-FB
- Бренд
- Ruichi
- Артикул RU
- 106711
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 100 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 5 шт · только целая упаковка
- Фасовка
- 5 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Под заказ1 093,50 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Тип соединения
- кабель (вилка) - блок (розетка)
- Особенности конструкции

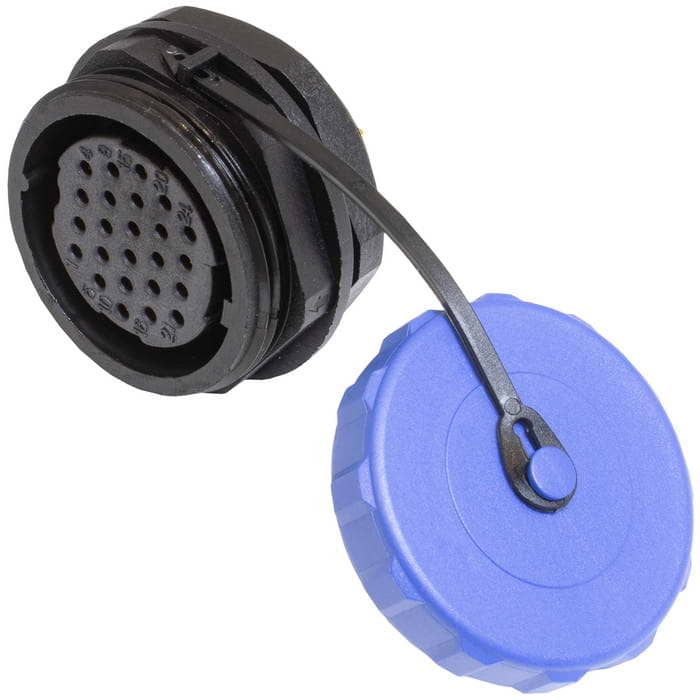

- с заглушкой на блочной части
- Диаметр входящего кабеля, мм
- 15 (PG19)
- Контактное сопротивление, мОм, не более
- 2
- Сопротивление изоляции, МОм, не менее
- 2000
- Диэлектрическая прочность, В
- 1500

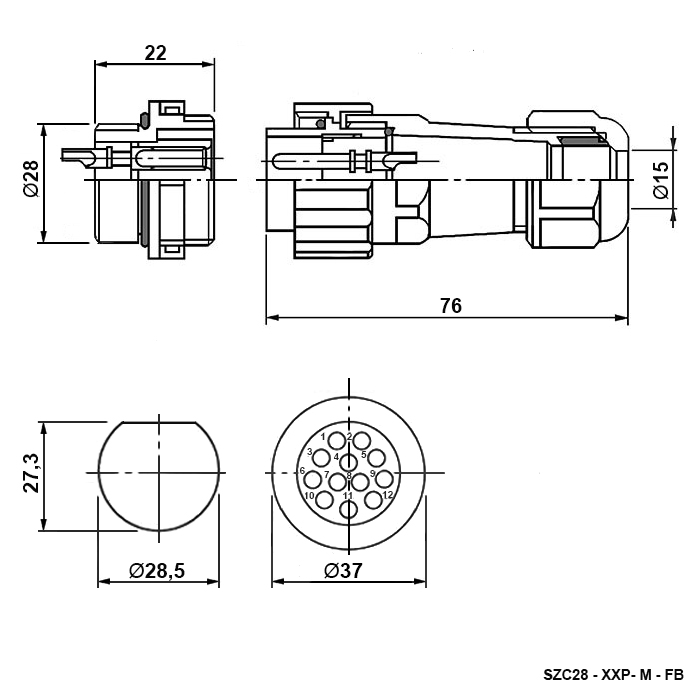

- Размер установочного отверстия, мм
- Ф28,5
- Внешний диаметр, мм
- розетка Ф37
- Вес брутто
- 93.40
- Транспортная упаковка: размер/кол-во
- 48*32*27/80
- Диапазон рабочих температур, °C
- -25...+85
- Номинальное напряжение, В
- 250
- Номинальный ток, А
- 5
- Тип разъёма
- Разъем герметичный серии SZC28 (комплект)
- Количество контактов
- 24 х 1,0 мм
- Класс защиты
- IP68
- Материал корпуса
- РА66 UL94V-0
- Цвет
- корпус - черный; накидные гайки - синие
- Глубина, мм
- вилка - 76; розетка - 22
Описание
Разъем герметичный являются пылезащищенным и влагозащищенным. Он соответствует высокой степени защиты (IP68/IP67), что гарантирует работу разъемов при длительном погружении в воду (более 30 минут) на глубину больше 1м.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSZC28 24P-M-FBRUICHIАрт. RU 106711 1 093,50 ₽Под заказ |  649,28 ₽30 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  897,71 ₽46 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  713,40 ₽1 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  879,01 ₽51 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем герметичный серии SZC28 (комплект) | Разъем герметичный серии SZC28 (комплект)Совпадает | Разъем герметичный серии SZC28 (комплект)Совпадает | Разъем герметичный серии SZC28 (комплект)Совпадает | Разъем герметичный серии SZC28 (комплект)Совпадает |
| Количество контактов | 24 х 1,0 мм | 2 x 3,6 ммОтличается | 14 х 1,0 ммОтличается | 6 х 1,0 ммОтличается | 22 х 1,0 ммОтличается |
| Материал корпуса | РА66 UL94V-0 | РА66 UL94V-0Совпадает | РА66 UL94V-0Совпадает | РА66 UL94V-0Совпадает | РА66 UL94V-0Совпадает |
| Контактное сопротивление, мОм, не более | 2 | 2Совпадает | 2Совпадает | 2Совпадает | 2Совпадает |
| Сопротивление изоляции, МОм, не менее | 2000 | 2000Совпадает | 2000Совпадает | 2000Совпадает | 2000Совпадает |
- 649,28 ₽30 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC28 (комплект)АналогРазъем герметичный серии SZC28 (комплект)Совпадает
- Количество контактов
- Текущий24 х 1,0 ммАналог2 x 3,6 ммОтличается
- Материал корпуса
- ТекущийРА66 UL94V-0АналогРА66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 897,71 ₽46 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC28 (комплект)АналогРазъем герметичный серии SZC28 (комплект)Совпадает
- Количество контактов
- Текущий24 х 1,0 ммАналог14 х 1,0 ммОтличается
- Материал корпуса
- ТекущийРА66 UL94V-0АналогРА66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 713,40 ₽1 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC28 (комплект)АналогРазъем герметичный серии SZC28 (комплект)Совпадает
- Количество контактов
- Текущий24 х 1,0 ммАналог6 х 1,0 ммОтличается
- Материал корпуса
- ТекущийРА66 UL94V-0АналогРА66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 879,01 ₽51 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC28 (комплект)АналогРазъем герметичный серии SZC28 (комплект)Совпадает
- Количество контактов
- Текущий24 х 1,0 ммАналог22 х 1,0 ммОтличается
- Материал корпуса
- ТекущийРА66 UL94V-0АналогРА66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
