Datasheet SZC21 10P-M-FB
Технические параметры, размеры и рекомендации производителя
Разъём герметичный SZC21 10P-M-FB
10 контактов
Товар подлежит обязательной маркировке- MPN
- SZC21 10P-M-FB
- Бренд
- Ruichi
- Артикул RU
- 106715
Основные параметры
- Номинальный ток, А
- 5
- Номинальное напряжение, В
- 250
- Класс защиты
- IP68
- Тип соединения
- кабель (вилка) - блок (розетка)
- Особенности конструкции
- с заглушкой на блочной части
- Диаметр входящего кабеля, мм
- 12 (PG13,5)
Под заказ664,90 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, мОм, не более
- 2
- Сопротивление изоляции, МОм, не менее
- 2000
- Номинальное напряжение, В
- 250
- Номинальный ток, А
- 5
Монтаж и корпус
- Диаметр входящего кабеля, мм
- 12 (PG13,5)
- Размер установочного отверстия, мм
- Ф20,5
- Длина в сборе, мм
- 79,5 min
- Количество контактов
- 10 х Ф1,0 мм
- Материал корпуса
- PA66 UL94V-0
- Глубина, мм
- вилка - 66; розетка - 22
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
- Класс защиты
- IP68
Упаковка и вес
- Вес брутто
- 43.30
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/100
Другие параметры
- Тип соединения
- кабель (вилка) - блок (розетка)
- Особенности конструкции
- с заглушкой на блочной части
- Тип разъёма
- Разъем герметичный серии SZC21 (комплект)
- Цвет
- корпус - черный; накидные гайки - синие

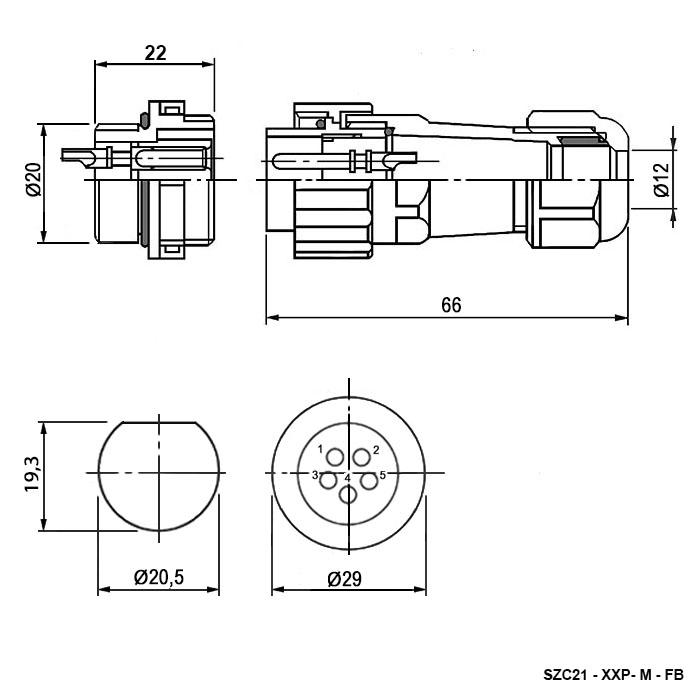

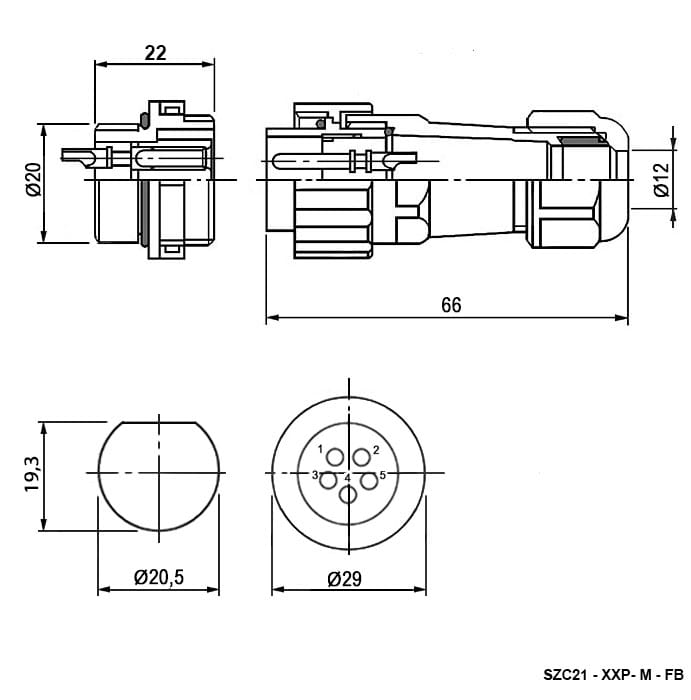

Документация и схема
Условия поставки
Обновлено 15.09.2026- Источник / остаток
- Каталог RU Electronics · Поставка под запрос
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 5 шт · только целая упаковка
- Фасовка
- Не указана в источнике
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Разъем герметичный являются пылезащищенным и влагозащищенным. Он соответствует высокой степени защиты (IP68/IP67), что гарантирует работу разъемов при длительном погружении в воду (более 30 минут) на глубину больше 1м.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSZC21 10P-M-FBRUICHIАрт. RU 106715 664,90 ₽Под заказ |  635,64 ₽14 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  451,99 ₽4 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  417,56 ₽488 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  630,18 ₽84 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем герметичный серии SZC21 (комплект) | Разъем герметичный серии SZC21 (комплект)Совпадает | Разъем герметичный серии SZC21 (комплект)Совпадает | Разъем герметичный серии SZC21 (комплект)Совпадает | Разъем герметичный серии SZC21 (комплект)Совпадает |
| Количество контактов | 10 х Ф1,0 мм | 7 х Ф1,8 ммОтличается | 4 х Ф2,8 ммОтличается | 2 х Ф2,8 ммОтличается | 14 х Ф1,0 ммОтличается |
| Материал корпуса | PA66 UL94V-0 | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает |
| Контактное сопротивление, мОм, не более | 2 | 2Совпадает | 2Совпадает | 2Совпадает | 2Совпадает |
| Сопротивление изоляции, МОм, не менее | 2000 | 2000Совпадает | 2000Совпадает | 2000Совпадает | 2000Совпадает |
- 635,64 ₽14 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC21 (комплект)АналогРазъем герметичный серии SZC21 (комплект)Совпадает
- Количество контактов
- Текущий10 х Ф1,0 ммАналог7 х Ф1,8 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 451,99 ₽4 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC21 (комплект)АналогРазъем герметичный серии SZC21 (комплект)Совпадает
- Количество контактов
- Текущий10 х Ф1,0 ммАналог4 х Ф2,8 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 417,56 ₽488 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC21 (комплект)АналогРазъем герметичный серии SZC21 (комплект)Совпадает
- Количество контактов
- Текущий10 х Ф1,0 ммАналог2 х Ф2,8 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 630,18 ₽84 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC21 (комплект)АналогРазъем герметичный серии SZC21 (комплект)Совпадает
- Количество контактов
- Текущий10 х Ф1,0 ммАналог14 х Ф1,0 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
