Datasheet SZC16 9P-M-FB
Технические параметры, размеры и рекомендации производителя

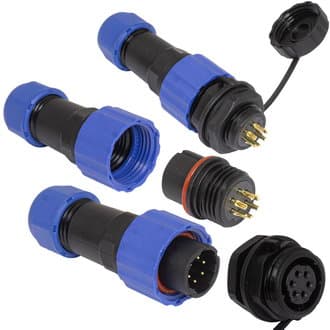

Герметичные разъемы разных типов
Товар подлежит обязательной маркировке

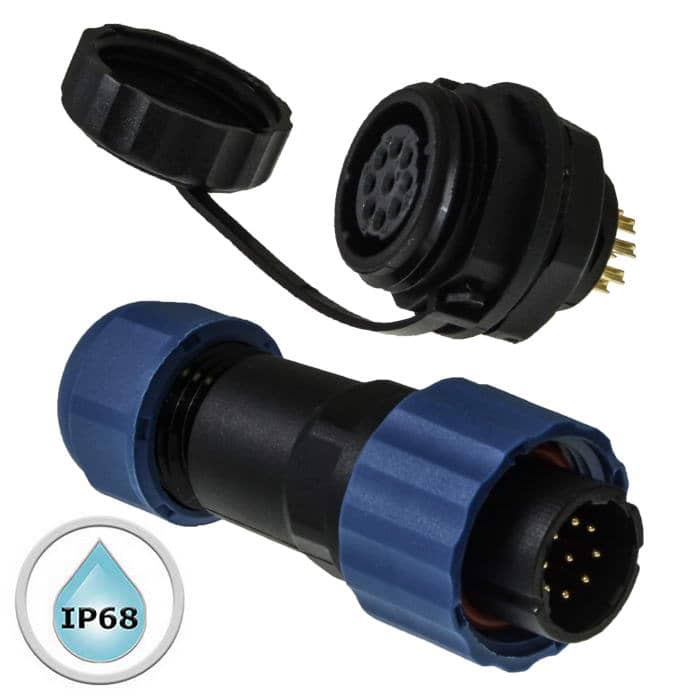

Разъём герметичный SZC16 9P-M-FB, 9 контактов
Разъём герметичный SZC16 9P-M-FB, 9 контактов
Товар подлежит обязательной маркировке- MPN
- SZC16 9P-M-FB
- Бренд
- Ruichi
- Артикул RU
- 106671
- Каталог обновлён
- 28.07.2026
- Источник / остаток
- Каталог RU Electronics · Поставка под запрос
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 5 шт · только целая упаковка
- Фасовка
- Не указана в источнике
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Под заказ380,48 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

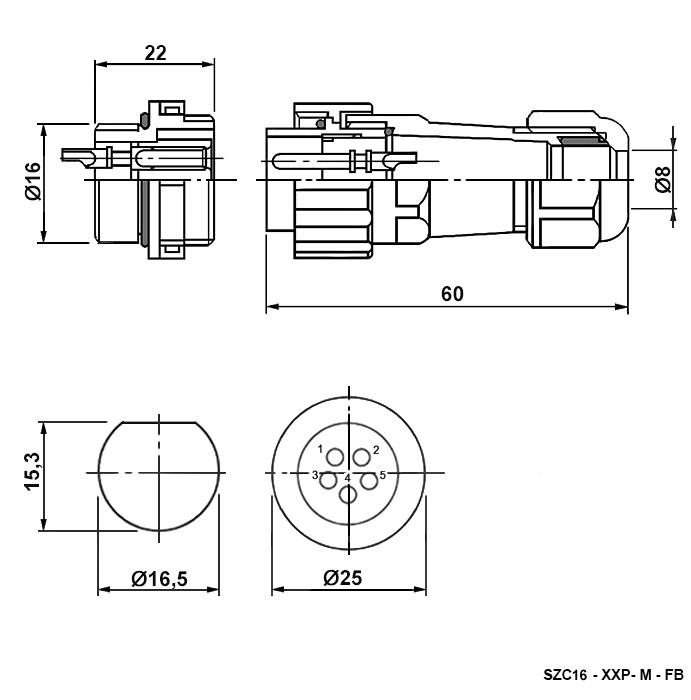

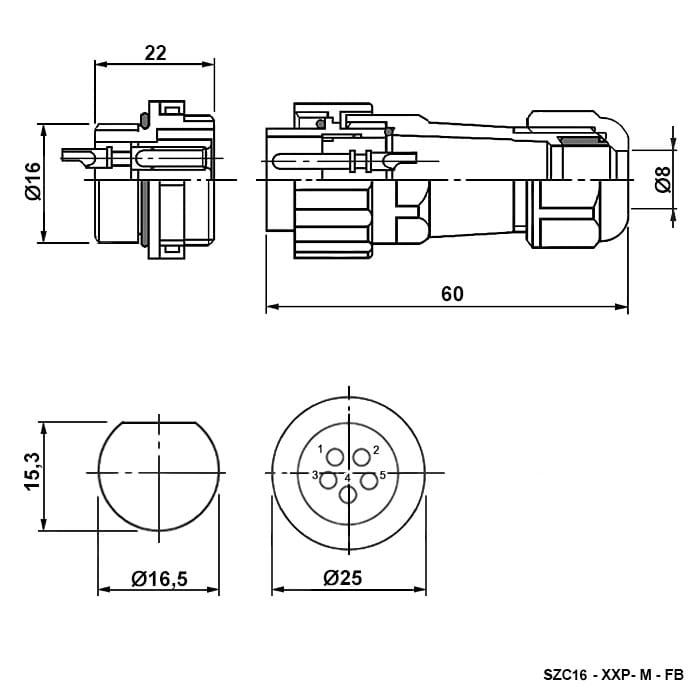

Документация и схема
Характеристики
- Тип соединения
- кабель (вилка) - блок (розетка)
- Особенности конструкции
- с заглушкой на блочной части
- Диаметр входящего кабеля, мм
- 8 (PG9)
- Контактное сопротивление, мОм, не более
- 2
- Сопротивление изоляции, МОм, не менее
- 2000
- Размер установочного отверстия, мм
- Ф16,5
- Длина в сборе, мм
- 75,6 min
- Вес брутто
- 34.50
- Транспортная упаковка: размер/кол-во
- 48*32*23/300
- Диапазон рабочих температур, °C
- -25...+85
- Номинальное напряжение, В
- 250
- Номинальный ток, А
- 5
- Тип разъёма
- Разъем герметичный серии SZC16 (комплект)
- Количество контактов
- 9 х Ф1,0 мм
- Класс защиты
- IP68
- Материал корпуса
- PA66 UL94V-0
- Цвет
- корпус - черный; накидные гайки - синие
- Глубина, мм
- вилка - 60/ розетка - 22
Описание
Разъем герметичный являются пылезащищенным и влагозащищенным. Он соответствует высокой степени защиты (IP68/IP67), что гарантирует работу разъемов при длительном погружении в воду (более 30 минут) на глубину больше 1м.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSZC16 9P-M-FBRUICHIАрт. RU 106671 380,48 ₽Под заказ |  369,36 ₽200 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров |  235,70 ₽154 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  384,95 ₽128 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  451,99 ₽64 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем герметичный серии SZC16 (комплект) | Разъем герметичный серии SZC16 (комплект)Совпадает | Разъем герметичный серии SZC16 (комплект)Совпадает | Разъем герметичный серии SZC21 (комплект)Отличается | Разъем герметичный серии SZC21 (комплект)Отличается |
| Количество контактов | 9 х Ф1,0 мм | 6 х Ф1,0 ммОтличается | 2 х Ф1,8 ммОтличается | 2 х Ф2,8 ммОтличается | 4 х Ф2,8 ммОтличается |
| Материал корпуса | PA66 UL94V-0 | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает |
| Контактное сопротивление, мОм, не более | 2 | 2Совпадает | 2Совпадает | 2Совпадает | 2Совпадает |
| Сопротивление изоляции, МОм, не менее | 2000 | 2000Совпадает | 2000Совпадает | 2000Совпадает | 2000Совпадает |
- 369,36 ₽200 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC16 (комплект)АналогРазъем герметичный серии SZC16 (комплект)Совпадает
- Количество контактов
- Текущий9 х Ф1,0 ммАналог6 х Ф1,0 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 235,70 ₽154 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC16 (комплект)АналогРазъем герметичный серии SZC16 (комплект)Совпадает
- Количество контактов
- Текущий9 х Ф1,0 ммАналог2 х Ф1,8 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 384,95 ₽128 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC16 (комплект)АналогРазъем герметичный серии SZC21 (комплект)Отличается
- Количество контактов
- Текущий9 х Ф1,0 ммАналог2 х Ф2,8 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 451,99 ₽64 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC16 (комплект)АналогРазъем герметичный серии SZC21 (комплект)Отличается
- Количество контактов
- Текущий9 х Ф1,0 ммАналог4 х Ф2,8 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
