Datasheet SZC16 3P-M-FE
Технические параметры, размеры и рекомендации производителя

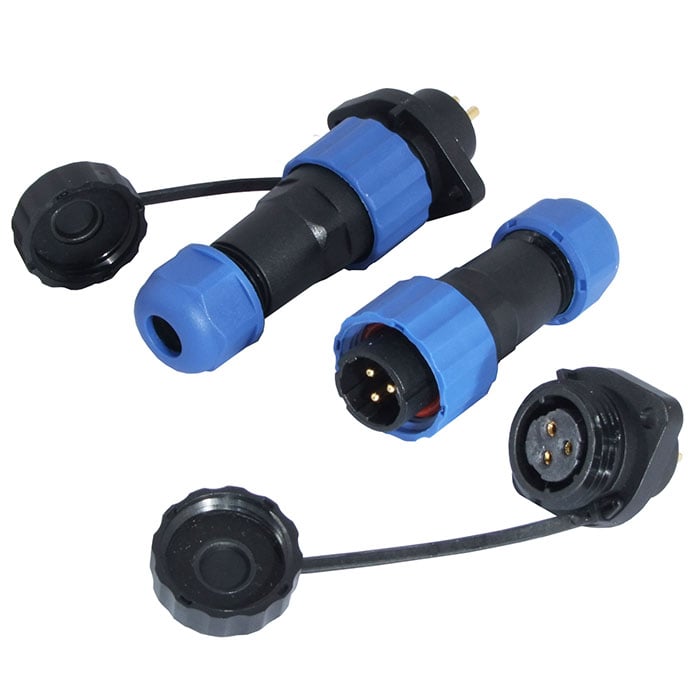

Разъём герметичный SZC16 3P-M-FE
3 контакта
Товар подлежит обязательной маркировке- MPN
- SZC16 3P-M-FE
- Бренд
- Ruichi
- Артикул RU
- 106695
Основные параметры
- Номинальный ток, А
- 10
- Номинальное напряжение, В
- 250
- Класс защиты
- IP68
- Тип соединения
- кабель (вилка) - блок (розетка фланцевая)
- Особенности конструкции
- с заглушкой на блочной части
- Диаметр входящего кабеля, мм
- 8 (PG9)
72 шт в наличии351,77 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, мОм, не более
- 2
- Сопротивление изоляции, МОм, не менее
- 2000
- Диэлектрическая прочность, В
- 1500
- Номинальное напряжение, В
- 250
- Номинальный ток, А
- 10
Монтаж и корпус
- Диаметр входящего кабеля, мм
- 8 (PG9)
- Размер установочного отверстия, мм
- Ф16,5
- Длина в сборе, мм
- 75,6 min
- Внешний диаметр, мм
- корпус - 18,7; накид. гайка - 23,2
- Количество контактов
- 3 х Ф1,8 мм
- Материал корпуса
- PA66 UL94V-0
- Глубина, мм
- вилка - 60/ розетка - 22
- Ширина, мм
- розетка - 33,6
- Высота, мм
- розетка - 25,3
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
- Класс защиты
- IP68
Упаковка и вес
- Вес брутто
- 34.70
- Транспортная упаковка: размер/кол-во
- 47*31*22/100
Другие параметры
- Тип соединения
- кабель (вилка) - блок (розетка фланцевая)
- Особенности конструкции
- с заглушкой на блочной части
- Тип разъёма
- Разъем герметичный серии SZC16 (комплект)
- Цвет
- корпус - черный; накидные гайки - синие
Документация и схема
Условия поставки
Обновлено 28.08.2026- Источник / остаток
- Каталог RU Electronics · 72 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 10 шт · только целая упаковка
- Фасовка
- 1 / 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2024 / 2025 / 2026
- Документация
- Datasheet: 1
Описание
Разъем герметичный являются пылезащищенным и влагозащищенным. Он соответствует высокой степени защиты (IP68/IP67), что гарантирует работу разъемов при длительном погружении в воду (более 30 минут) на глубину больше 1м.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 шт11 шт
202510 шт110 шт
202610 шт660 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSZC16 3P-M-FERUICHIАрт. RU 106695 351,77 ₽72 шт по каталогу |  343,55 ₽150 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  355,52 ₽48 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  276,42 ₽10 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  367,02 ₽672 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем герметичный серии SZC16 (комплект) | Разъем герметичный серии SZC16 (комплект)Совпадает | Разъем герметичный серии SZC16 (комплект)Совпадает | Разъем герметичный серии SZC16 (комплект)Совпадает | Разъем герметичный серии SZC16 (комплект)Совпадает |
| Количество контактов | 3 х Ф1,8 мм | 3 х Ф1,8 ммСовпадает | 7 х Ф1,0 ммОтличается | 5 х Ф1,0 ммОтличается | 4 х Ф1,0 ммОтличается |
| Материал корпуса | PA66 UL94V-0 | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает |
| Контактное сопротивление, мОм, не более | 2 | 2Совпадает | 2Совпадает | 2Совпадает | 2Совпадает |
| Сопротивление изоляции, МОм, не менее | 2000 | 2000Совпадает | 2000Совпадает | 2000Совпадает | 2000Совпадает |
- 343,55 ₽150 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC16 (комплект)АналогРазъем герметичный серии SZC16 (комплект)Совпадает
- Количество контактов
- Текущий3 х Ф1,8 ммАналог3 х Ф1,8 ммСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 355,52 ₽48 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC16 (комплект)АналогРазъем герметичный серии SZC16 (комплект)Совпадает
- Количество контактов
- Текущий3 х Ф1,8 ммАналог7 х Ф1,0 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 276,42 ₽10 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC16 (комплект)АналогРазъем герметичный серии SZC16 (комплект)Совпадает
- Количество контактов
- Текущий3 х Ф1,8 ммАналог5 х Ф1,0 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 367,02 ₽672 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC16 (комплект)АналогРазъем герметичный серии SZC16 (комплект)Совпадает
- Количество контактов
- Текущий3 х Ф1,8 ммАналог4 х Ф1,0 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
