Datasheet SZC-260 8pin (IP68)
Технические параметры, размеры и рекомендации производителя

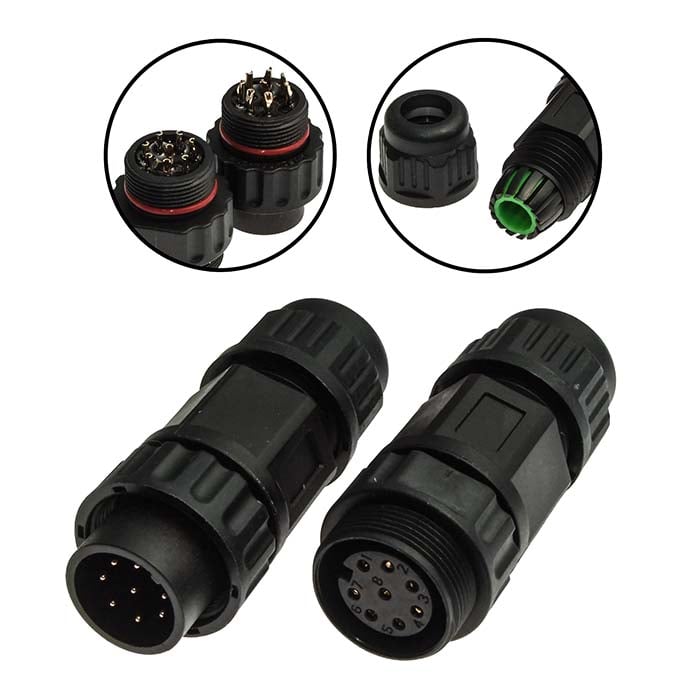

Разъём герметичный SZC-260 8pin (IP68)
8 контактов
Товар подлежит обязательной маркировке- MPN
- SZC-260 8pin (IP68)
- Бренд
- SZC
- Артикул RU
- 106748
Основные параметры
- Номинальный ток, А
- 5
- Номинальное напряжение, В
- 250
- Класс защиты
- IP68
- Диаметр входящего кабеля, мм
- 6...11,5
- Сечение провода, мм2
- 8 х 0,5
- Контактное сопротивление, мОм, не более
- 5
368 шт в наличии346,47 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, мОм, не более
- 5
- Номинальное напряжение, В
- 250
- Номинальный ток, А
- 5
Монтаж и корпус
- Диаметр входящего кабеля, мм
- 6...11,5
- Внешний диаметр, мм
- Ф25/ Ф25
- Количество контактов
- 8 х 1 мм
- Материал корпуса
- PA66
- Глубина, мм
- вилка - 59,4; розетка -61.8
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40...+105
- Класс защиты
- IP68
Упаковка и вес
- Вес брутто
- 53.02
- Транспортная упаковка: размер/кол-во
- 46*36*25/400
Другие параметры
- Сечение провода, мм2
- 8 х 0,5
- Количество соединений/ разъединений, не менее
- 1500
- Тип разъёма
- Комплект разъема герметичный серии SZC-260
Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 368 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 200 шт · только целая упаковка
- Фасовка
- 2 / 5 шт в упаковке
- Date code / партия
- Год / маркировка: 2022
- Документация
- Datasheet: 1
Описание
Разъем герметичный являются пылезащищенным и влагозащищенным. Он соответствует высокой степени защиты (IP68/IP67), что гарантирует работу разъемов при длительном погружении в воду (более 30 минут) на глубину больше 1м.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20222 шт2448 шт
20225 шт64320 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSZC-260 8pin (IP68)SZCАрт. RU 106748 346,47 ₽368 шт по каталогу |  220,11 ₽3 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  412,36 ₽42 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  220,00 ₽251 шт по каталогу Совпадает 1 из 3 сравнимых параметров |  360,00 ₽30 шт по каталогу Совпадает 1 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Материал корпуса | PA66 | PA66Совпадает | PA66Совпадает | PA66Совпадает | РА66Отличается |
| Тип разъёма | Комплект разъема герметичный серии SZC-260 | Комплект разъема герметичный серии SZC-260Совпадает | Комплект разъема герметичный серии SZC-260Совпадает | Разъем Т-типа герметичный 3 полюсный винтовойОтличается | Комплект разъема F-M герметичный серии ZT-686Отличается |
| Количество контактов | 8 х 1 мм | 2 x Ф2 ммОтличается | 4 x Ф2,0 ммОтличается | —Нет данных | 4 х Ф2,35 ммОтличается |
| Номинальный ток, А | 5 | 12Отличается | 10Отличается | 16Отличается | —Нет данных |
| Номинальное напряжение, В | 250 | 250Совпадает | 250Совпадает | —Нет данных | 250Совпадает |
- 220,11 ₽3 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Тип разъёма
- ТекущийКомплект разъема герметичный серии SZC-260АналогКомплект разъема герметичный серии SZC-260Совпадает
- Количество контактов
- Текущий8 х 1 ммАналог2 x Ф2 ммОтличается
- Номинальный ток, А
- Текущий5Аналог12Отличается
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- 412,36 ₽42 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Тип разъёма
- ТекущийКомплект разъема герметичный серии SZC-260АналогКомплект разъема герметичный серии SZC-260Совпадает
- Количество контактов
- Текущий8 х 1 ммАналог4 x Ф2,0 ммОтличается
- Номинальный ток, А
- Текущий5Аналог10Отличается
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- 220,00 ₽251 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Тип разъёма
- ТекущийКомплект разъема герметичный серии SZC-260АналогРазъем Т-типа герметичный 3 полюсный винтовойОтличается
- Количество контактов
- Текущий8 х 1 ммАналог—Нет данных
- Номинальный ток, А
- Текущий5Аналог16Отличается
- Номинальное напряжение, В
- Текущий250Аналог—Нет данных
- 360,00 ₽30 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
- Материал корпуса
- ТекущийPA66АналогРА66Отличается
- Тип разъёма
- ТекущийКомплект разъема герметичный серии SZC-260АналогКомплект разъема F-M герметичный серии ZT-686Отличается
- Количество контактов
- Текущий8 х 1 ммАналог4 х Ф2,35 ммОтличается
- Номинальный ток, А
- Текущий5Аналог—Нет данных
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
