STP65NF06 JSMSEMI полевой транзистор (MOSFET)

N-канал, 60 В, 110 А, 6 мОм, TO-220

MPN
STP65NF06
Артикул RU
127482

Основные параметры

Тип проводимости
N
Максимальное напряжение сток-исток V(br)dss, В
60
Максимальный ток стока Id (при Tc=25C), А
110
Минимальное сопротивление открытого канала (Rds on), мОм
6
Емкость, пФ
2699
Заряд затвора, нКл
115
Все характеристики
Документация
340 шт в наличии58,00 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Максимальное напряжение сток-исток V(br)dss, В
60
Максимальный ток стока Id (при Tc=25C), А
110
Минимальное сопротивление открытого канала (Rds on), мОм
6
Емкость, пФ
2699

Монтаж и корпус

Корпус
TO-220
Тип монтажа
сквозной (THT)

Условия эксплуатации

Диапазон рабочих температур
-55...+150 °С

Упаковка и вес

Вес брутто
2.86
Транспортная упаковка: размер/кол-во
60*50*50/500
Упаковка
TUBE, 50 шт.

Другие параметры

Тип проводимости
N
Заряд затвора, нКл
115
Тип
MOSFET

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet STP65NF06

Технические параметры, размеры и рекомендации производителя

Скачать

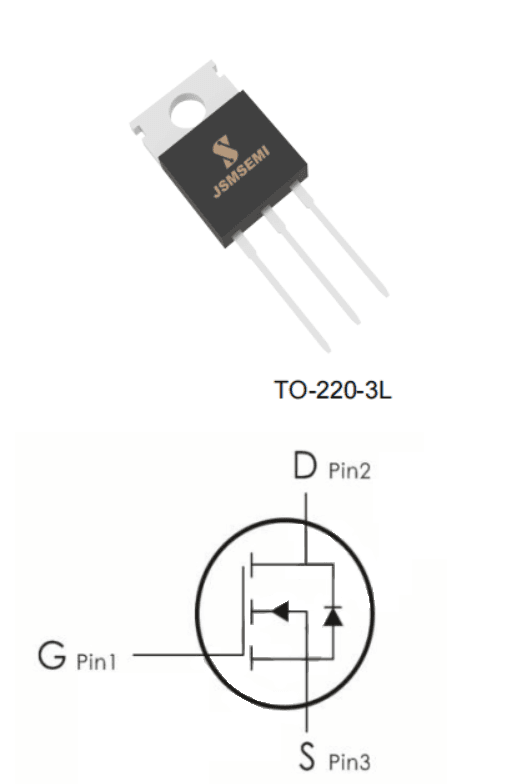

Миниатюра: Схема STP65NF06
IMAGE · Схема

Схема STP65NF06

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 14.07.2026
Источник / остаток
Каталог RU Electronics · 340 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
20 шт в упаковке
Date code / партия
Год / маркировка: 2022
Документация
Datasheet: 1

Описание

STP65NF06 N-канальный полевой транзистор для сквозного монтажа в корпусе TO-220. Напряжение сток-исток 60 Вольт, максимальный ток стока 110 А. Сопротивление канала в открытом состоянии 6 мОм (при Vgs=10 В, Id =60 А), заряд затвора 115 нКл.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202220 шт17340 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSTP65NF06ST MicroelectronicsАрт. RU 127482
58,00 ₽340 шт по каталогу
Параметрический вариантST MicroelectronicsSTP75NF75Арт. RU 119803
54,50 ₽1 794 шт по каталогу

Совпадает 3 из 3 сравнимых параметров

Параметрический вариантST MicroelectronicsSTP55NF06Арт. RU 123051
44,51 ₽500 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантST MicroelectronicsSTP26NM60NАрт. RU 123049
107,63 ₽675 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантST MicroelectronicsSTP11NM80Арт. RU 123878
331,10 ₽152 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Тип проводимостиNNСовпадаетNСовпадаетNСовпадаетNСовпадает
КорпусTO-220TO-220СовпадаетTO-220СовпадаетTO-220СовпадаетTO-220Совпадает
Тип монтажасквозной (THT)сквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадает
Емкость, пФ2699—Нет данных1300Отличается1800Отличается1630Отличается
Максимальный ток стока Id (при Tc=25C), А110—Нет данных50Отличается20Отличается11Отличается
  • Параметрический вариантST MicroelectronicsSTP75NF75Арт. RU 119803
    54,50 ₽1 794 шт по каталогу

    Совпадает 3 из 3 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-220АналогTO-220Совпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Емкость, пФ
    Текущий2699Аналог—Нет данных
    Максимальный ток стока Id (при Tc=25C), А
    Текущий110Аналог—Нет данных
    Открыть товар
  • Параметрический вариантST MicroelectronicsSTP55NF06Арт. RU 123051
    44,51 ₽500 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-220АналогTO-220Совпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Емкость, пФ
    Текущий2699Аналог1300Отличается
    Максимальный ток стока Id (при Tc=25C), А
    Текущий110Аналог50Отличается
    Открыть товар
  • Параметрический вариантST MicroelectronicsSTP26NM60NАрт. RU 123049
    107,63 ₽675 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-220АналогTO-220Совпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Емкость, пФ
    Текущий2699Аналог1800Отличается
    Максимальный ток стока Id (при Tc=25C), А
    Текущий110Аналог20Отличается
    Открыть товар
  • Параметрический вариантST MicroelectronicsSTP11NM80Арт. RU 123878
    331,10 ₽152 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-220АналогTO-220Совпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Емкость, пФ
    Текущий2699Аналог1630Отличается
    Максимальный ток стока Id (при Tc=25C), А
    Текущий110Аналог11Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
