Твердотельное реле RUICHI SSR-25DD

Товар подлежит обязательной маркировке
MPN
SSR-25DD
Бренд
Ruichi
Артикул RU
117783

Основные параметры

Режим управления
с контролем перехода через "0"
Относительная влажность, %
35...85
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500В)
Диэлектрическая прочность, В
2500 (50 Гц / 1 мин.)
Температура окружающей среды при эксплуатации, °C
-40...+80
Напряжение управления, В
3...32 (DC)
Все характеристики
Документация
10 шт в наличии645,32 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500В)
Диэлектрическая прочность, В
2500 (50 Гц / 1 мин.)
Напряжение управления, В
3...32 (DC)
Ток нагрузки, А
25
Напряжение нагрузки, В
5...60
Ток утечки, мА
не более 5

Монтаж и корпус

Материал корпуса
ABS UL94-V0
Глубина, мм
62
Ширина, мм
45
Высота, мм
22,5

Условия эксплуатации

Относительная влажность, %
35...85
Температура окружающей среды при эксплуатации, °C
-40...+80

Упаковка и вес

Транспортная упаковка: размер/кол-во
43*24.5*24.5/50
Вес брутто
85.44

Другие параметры

Режим управления
с контролем перехода через "0"
Время переключения, мс, не более
8,3
Тип
Реле твердотельное однофазное серии SSR

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

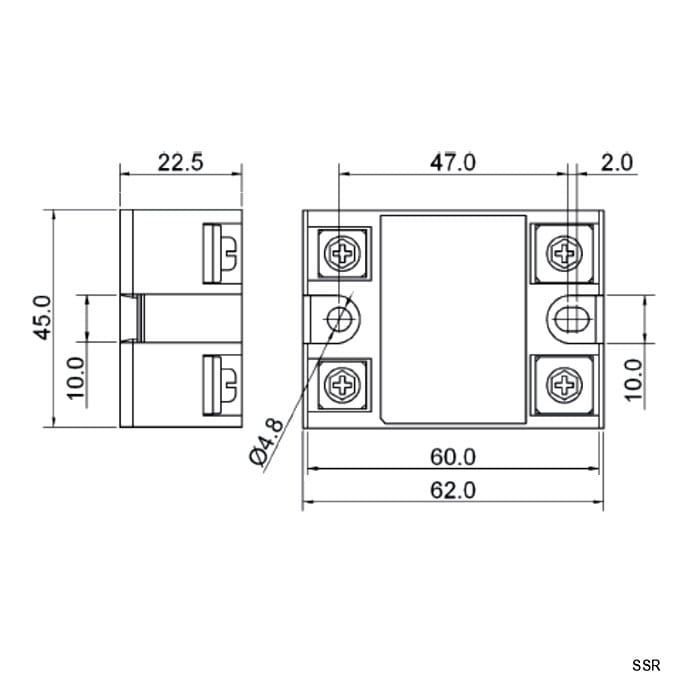

Миниатюра: Схема SSR-25DD
IMAGE · Схема

Схема SSR-25DD

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 15.08.2026
Источник / остаток
Каталог RU Electronics · 10 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
1 шт · только целая упаковка
Фасовка
1 / 10 шт в упаковке
Date code / партия
Год / маркировка: 2026

Описание

Твердотельное реле RUICHI SSR-25DD – электронные устройства, не имеющие механических движущихся частей, которые предназначены для включения и выключения высокомощной электрической цепи при помощи низкого напряжения, подаваемого на клеммы управления.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт110 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSSR-25DDRUICHIАрт. RU 117783
645,32 ₽10 шт по каталогу
Параметрический вариантRUICHISSR-25DD-HАрт. RU 117772
654,96 ₽90 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISSR-10DDАрт. RU 117769
649,67 ₽90 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISSR-50DDАрт. RU 117784
1 104,22 ₽50 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISSR-F-40DAАрт. RU 117788
530,72 ₽40 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Материал корпусаABS UL94-V0ABS UL94-V0СовпадаетABS UL94-V0СовпадаетABS UL94-V0СовпадаетABS UL94-V0Совпадает
Напряжение нагрузки, В5...605...200Отличается5...60Совпадает5...60Совпадает~24...380Отличается
Напряжение управления, В3...32 (DC)3...32 (DC)Совпадает3...32 (DC)Совпадает3...32 (DC)Совпадает4...32 (DC)Отличается
Сопротивление изоляции, МОм, не менее100 (при Uисп.dc=500В)100 (при Uисп.dc=500В)Совпадает100 (при Uисп.dc=500В)Совпадает100 (при Uисп.dc=500В)Совпадает100 (при Uисп.dc=500В)Совпадает
Ток нагрузки, А2525Совпадает10Отличается50Отличается25Совпадает
  • Параметрический вариантRUICHISSR-25DD-HАрт. RU 117772
    654,96 ₽90 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Материал корпуса
    ТекущийABS UL94-V0АналогABS UL94-V0Совпадает
    Напряжение нагрузки, В
    Текущий5...60Аналог5...200Отличается
    Напряжение управления, В
    Текущий3...32 (DC)Аналог3...32 (DC)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500В)Аналог100 (при Uисп.dc=500В)Совпадает
    Ток нагрузки, А
    Текущий25Аналог25Совпадает
    Открыть товар
  • Параметрический вариантRUICHISSR-10DDАрт. RU 117769
    649,67 ₽90 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Материал корпуса
    ТекущийABS UL94-V0АналогABS UL94-V0Совпадает
    Напряжение нагрузки, В
    Текущий5...60Аналог5...60Совпадает
    Напряжение управления, В
    Текущий3...32 (DC)Аналог3...32 (DC)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500В)Аналог100 (при Uисп.dc=500В)Совпадает
    Ток нагрузки, А
    Текущий25Аналог10Отличается
    Открыть товар
  • Параметрический вариантRUICHISSR-50DDАрт. RU 117784
    1 104,22 ₽50 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Материал корпуса
    ТекущийABS UL94-V0АналогABS UL94-V0Совпадает
    Напряжение нагрузки, В
    Текущий5...60Аналог5...60Совпадает
    Напряжение управления, В
    Текущий3...32 (DC)Аналог3...32 (DC)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500В)Аналог100 (при Uисп.dc=500В)Совпадает
    Ток нагрузки, А
    Текущий25Аналог50Отличается
    Открыть товар
  • Параметрический вариантRUICHISSR-F-40DAАрт. RU 117788
    530,72 ₽40 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Материал корпуса
    ТекущийABS UL94-V0АналогABS UL94-V0Совпадает
    Напряжение нагрузки, В
    Текущий5...60Аналог~24...380Отличается
    Напряжение управления, В
    Текущий3...32 (DC)Аналог4...32 (DC)Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500В)Аналог100 (при Uисп.dc=500В)Совпадает
    Ток нагрузки, А
    Текущий25Аналог25Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
