Твердотельное реле RUICHI SSR-1 440V 25A (Z)D3 (3-32v)

1000 МОм

Товар подлежит обязательной маркировке
MPN
SSR-1 440V 25A (Z)D3 (3-32v)
Бренд
Ruichi
Артикул RU
60910

Основные параметры

Режим управления
Z - с контролем перехода через "0"
Сопротивление изоляции, МОм, не менее
1000 (при Uисп.dc=500В)
Диэлектрическая прочность, В
2500 (50 Гц / 1 мин.)
Температура окружающей среды при эксплуатации, °C
-20...+50 (без конденсации)
Напряжение управления, В
3...32 (DC)
Ток нагрузки, А
25
Все характеристики
Документация
Под заказ555,32 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
1000 (при Uисп.dc=500В)
Диэлектрическая прочность, В
2500 (50 Гц / 1 мин.)
Напряжение управления, В
3...32 (DC)
Ток нагрузки, А
25
Напряжение нагрузки, В
~440
Ток утечки, мА
20-50

Монтаж и корпус

Глубина, мм
57,4
Ширина, мм
44,8
Высота, мм
28 (без крышки)

Условия эксплуатации

Температура окружающей среды при эксплуатации, °C
-20...+50 (без конденсации)

Упаковка и вес

Транспортная упаковка: размер/кол-во
39.5*29.5*19/100
Вес брутто
93.68

Другие параметры

Режим управления
Z - с контролем перехода через "0"
Время переключения, мс, не более
10
Тип
Реле твердотельное однофазное серии SSR-1

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

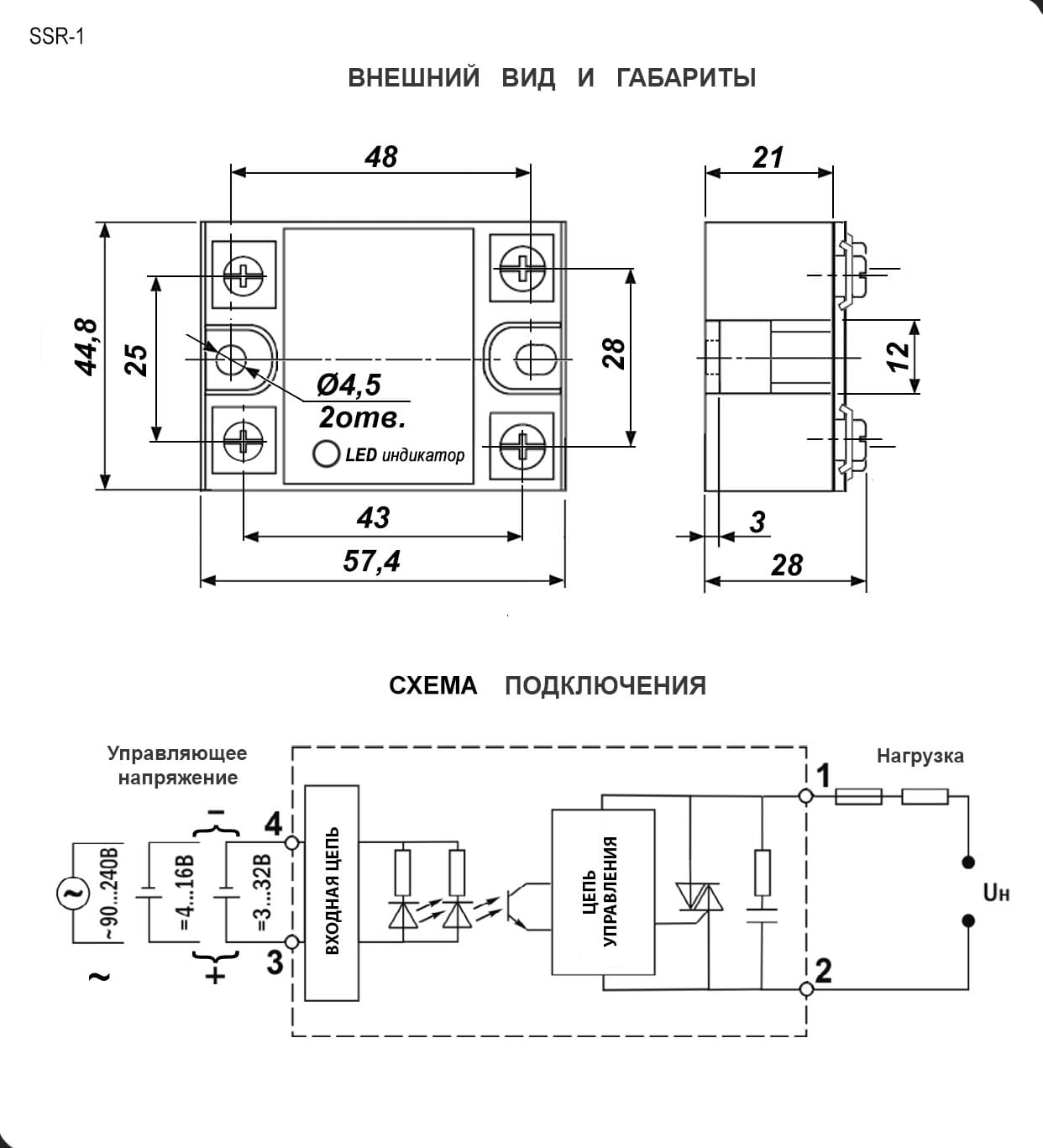

Миниатюра: Схема SSR-1 440V 25A (Z)D3 (3-32v)
IMAGE · Схема

Схема SSR-1 440V 25A (Z)D3 (3-32v)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 01.09.2026
Источник / остаток
Каталог RU Electronics · Поставка под запрос
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
1 шт · только целая упаковка
Фасовка
Не указана в источнике
Date code / партия
Год / маркировка партии не указаны

Описание

Твердотельное реле – электронные устройства, не имеющие механических движущихся частей, которые предназначены для включения и выключения высокомощной электрической цепи при помощи низкого напряжения, подаваемого на клеммы управления.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSSR-1 440V 25A (Z)D3 (3-32v)RUICHIАрт. RU 60910
555,32 ₽Под заказ
Параметрический вариантRUICHISSR-1 440V 25A (R)D3 (3-32v)Арт. RU 69401
520,27 ₽1 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантRUICHISSR-1 440V 10A (Z)D3 (3-32v)Арт. RU 60904
448,14 ₽49 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISSR-1 440V 40A (Z)D3 (3-32v)Арт. RU 60916
917,92 ₽236 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISSR-1 440V 80A (Z)D3 (3-32v)Арт. RU 60928
1 463,46 ₽39 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Напряжение нагрузки, В~440~440Совпадает~440Совпадает~440Совпадает~440Совпадает
Напряжение управления, В3...32 (DC)3...32 (DC)Совпадает3...32 (DC)Совпадает3...32 (DC)Совпадает3...32 (DC)Совпадает
Сопротивление изоляции, МОм, не менее1000 (при Uисп.dc=500В)1000 (при Uисп.dc=500В)Совпадает1000 (при Uисп.dc=500В)Совпадает1000 (при Uисп.dc=500В)Совпадает1000 (при Uисп.dc=500В)Совпадает
Ток нагрузки, А2525Совпадает10Отличается40Отличается80Отличается
Ток утечки, мА20-5020-50Совпадает20-50Совпадает20-50Совпадает20-50Совпадает
  • Параметрический вариантRUICHISSR-1 440V 25A (R)D3 (3-32v)Арт. RU 69401
    520,27 ₽1 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Напряжение нагрузки, В
    Текущий~440Аналог~440Совпадает
    Напряжение управления, В
    Текущий3...32 (DC)Аналог3...32 (DC)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500В)Аналог1000 (при Uисп.dc=500В)Совпадает
    Ток нагрузки, А
    Текущий25Аналог25Совпадает
    Ток утечки, мА
    Текущий20-50Аналог20-50Совпадает
    Открыть товар
  • Параметрический вариантRUICHISSR-1 440V 10A (Z)D3 (3-32v)Арт. RU 60904
    448,14 ₽49 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Напряжение нагрузки, В
    Текущий~440Аналог~440Совпадает
    Напряжение управления, В
    Текущий3...32 (DC)Аналог3...32 (DC)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500В)Аналог1000 (при Uисп.dc=500В)Совпадает
    Ток нагрузки, А
    Текущий25Аналог10Отличается
    Ток утечки, мА
    Текущий20-50Аналог20-50Совпадает
    Открыть товар
  • Параметрический вариантRUICHISSR-1 440V 40A (Z)D3 (3-32v)Арт. RU 60916
    917,92 ₽236 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Напряжение нагрузки, В
    Текущий~440Аналог~440Совпадает
    Напряжение управления, В
    Текущий3...32 (DC)Аналог3...32 (DC)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500В)Аналог1000 (при Uисп.dc=500В)Совпадает
    Ток нагрузки, А
    Текущий25Аналог40Отличается
    Ток утечки, мА
    Текущий20-50Аналог20-50Совпадает
    Открыть товар
  • Параметрический вариантRUICHISSR-1 440V 80A (Z)D3 (3-32v)Арт. RU 60928
    1 463,46 ₽39 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Напряжение нагрузки, В
    Текущий~440Аналог~440Совпадает
    Напряжение управления, В
    Текущий3...32 (DC)Аналог3...32 (DC)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500В)Аналог1000 (при Uисп.dc=500В)Совпадает
    Ток нагрузки, А
    Текущий25Аналог80Отличается
    Ток утечки, мА
    Текущий20-50Аналог20-50Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
