Твердотельное реле RUICHI SSR-1 440V 25A (R)A4 (90-280v)

1000 МОм

Товар подлежит обязательной маркировке
MPN
SSR-1 440V 25A (R)A4 (90-280v)
Бренд
Ruichi
Артикул RU
69399

Основные параметры

Режим управления
R - с мгновенным (случайным) включением
Сопротивление изоляции, МОм, не менее
1000 (при Uисп.dc=500В)
Диэлектрическая прочность, В
2500 (50 Гц / 1 мин.)
Температура окружающей среды при эксплуатации, °C
-20...+50 (без конденсации)
Напряжение управления, В
90...240 (AC)
Ток нагрузки, А
25
Все характеристики
Документация
Под заказ517,24 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
1000 (при Uисп.dc=500В)
Диэлектрическая прочность, В
2500 (50 Гц / 1 мин.)
Напряжение управления, В
90...240 (AC)
Ток нагрузки, А
25
Напряжение нагрузки, В
~440
Ток утечки, мА
20-50

Монтаж и корпус

Глубина, мм
57,4
Ширина, мм
44,8
Высота, мм
28 (без крышки)

Условия эксплуатации

Температура окружающей среды при эксплуатации, °C
-20...+50 (без конденсации)

Упаковка и вес

Транспортная упаковка: размер/кол-во
39.5*29.5*19/150
Вес брутто
96.33

Другие параметры

Режим управления
R - с мгновенным (случайным) включением
Время переключения, мс, не более
10
Тип
Реле твердотельное однофазное серии SSR-1

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема SSR-1 440V 25A (R)A4 (90-280v) 1
IMAGE · Схема

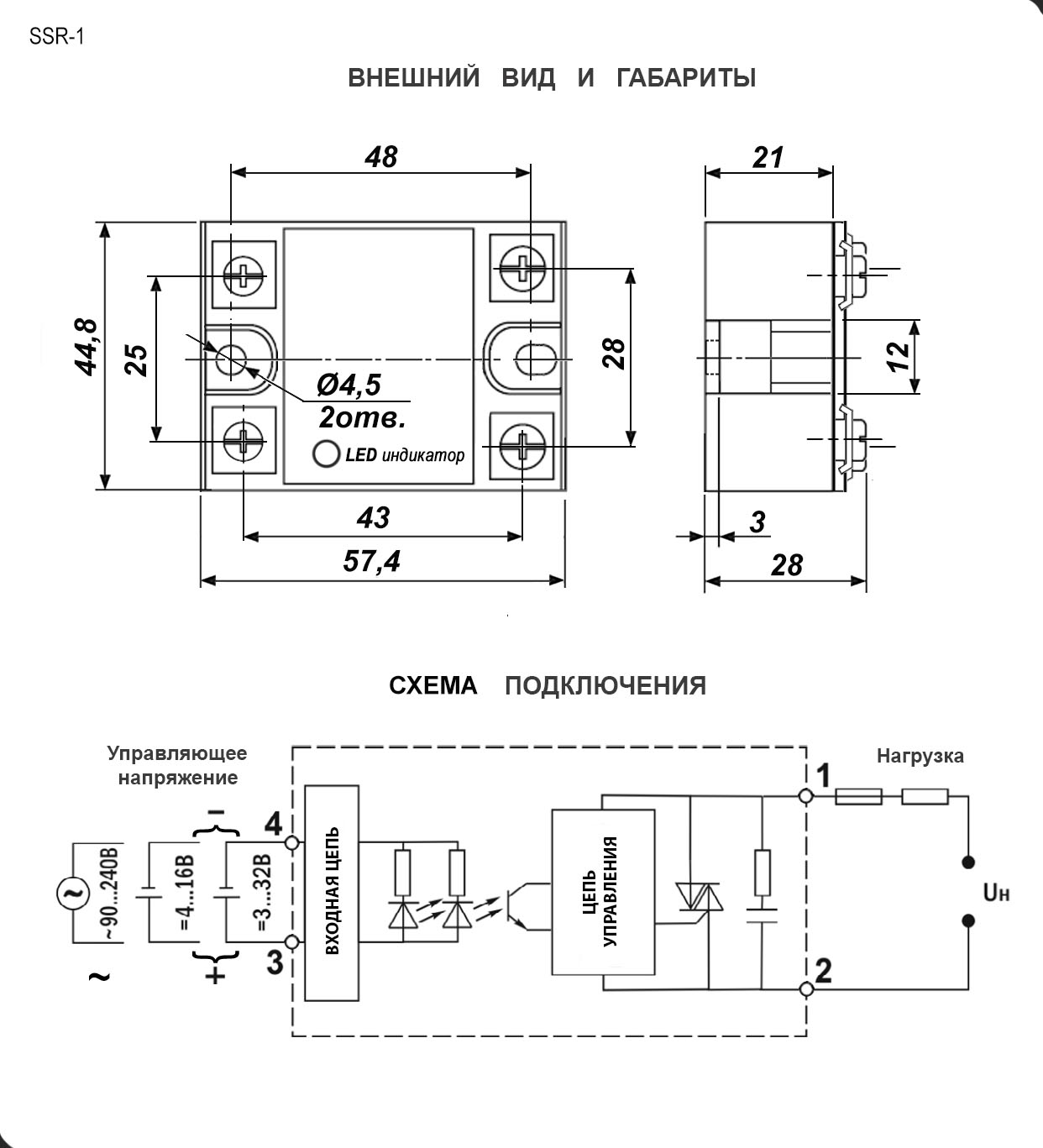

Схема SSR-1 440V 25A (R)A4 (90-280v) 1

Габаритный чертёж и расположение контактов

Скачать
Миниатюра: Схема SSR-1 440V 25A (R)A4 (90-280v) 2
IMAGE · Схема

Схема SSR-1 440V 25A (R)A4 (90-280v) 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 30.10.2026
Источник / остаток
Каталог RU Electronics · Поставка под запрос
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
1 шт · только целая упаковка
Фасовка
Не указана в источнике
Date code / партия
Год / маркировка партии не указаны

Описание

Твердотельное реле – электронные устройства, не имеющие механических движущихся частей, которые предназначены для включения и выключения высокомощной электрической цепи при помощи низкого напряжения, подаваемого на клеммы управления.
