Твердотельное реле RUICHI SSR-1 440V 100A (Z)D3 (3-32v)

1000 МОм

Товар подлежит обязательной маркировке
MPN
SSR-1 440V 100A (Z)D3 (3-32v)
Бренд
Ruichi
Артикул RU
60934

Основные параметры

Режим управления
Z - с контролем перехода через "0"
Сопротивление изоляции, МОм, не менее
1000 (при Uисп.dc=500В)
Диэлектрическая прочность, В
2500 (50 Гц / 1 мин.)
Температура окружающей среды при эксплуатации, °C
-20...+50 (без конденсации)
Напряжение управления, В
3...32 (DC)
Ток нагрузки, А
100
Все характеристики
Документация
37 шт в наличии1 776,45 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
1000 (при Uисп.dc=500В)
Диэлектрическая прочность, В
2500 (50 Гц / 1 мин.)
Напряжение управления, В
3...32 (DC)
Ток нагрузки, А
100
Напряжение нагрузки, В
~440
Ток утечки, мА
20-50

Монтаж и корпус

Глубина, мм
57,4
Ширина, мм
44,8
Высота, мм
28 (без крышки)

Условия эксплуатации

Температура окружающей среды при эксплуатации, °C
-20...+50 (без конденсации)

Упаковка и вес

Транспортная упаковка: размер/кол-во
39.5*29.5*19/50
Вес брутто
116.00

Другие параметры

Режим управления
Z - с контролем перехода через "0"
Время переключения, мс, не более
10
Тип
Реле твердотельное однофазное серии SSR-1

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема SSR-1 440V 100A (Z)D3 (3-32v)
IMAGE · Схема

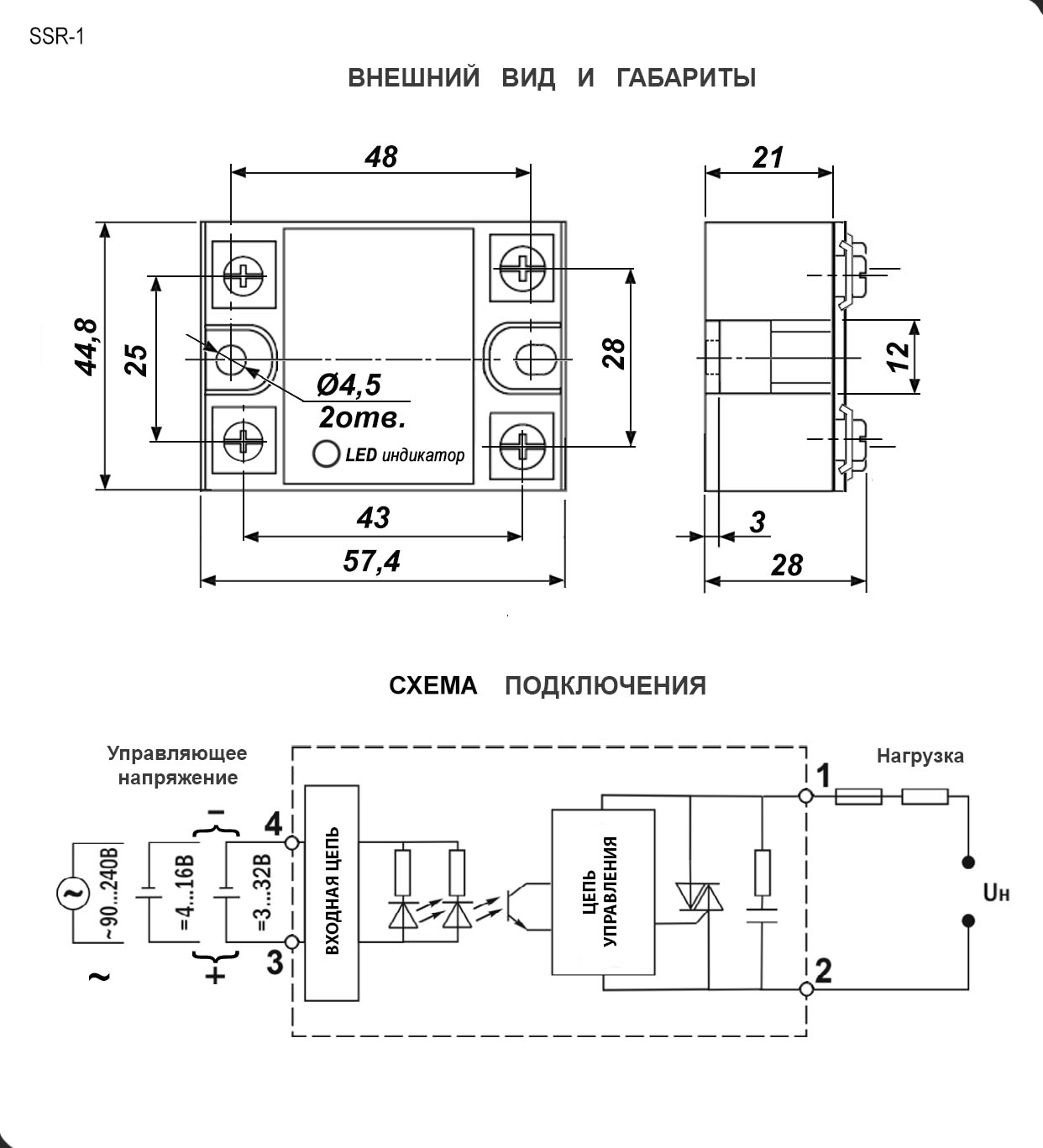

Схема SSR-1 440V 100A (Z)D3 (3-32v)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 15.08.2026
Источник / остаток
Каталог RU Electronics · 37 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
1 шт · только целая упаковка
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка: 2026

Описание

Твердотельное реле – электронные устройства, не имеющие механических движущихся частей, которые предназначены для включения и выключения высокомощной электрической цепи при помощи низкого напряжения, подаваемого на клеммы управления.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20261 шт3737 шт
