SS24 Jingdao диод Шоттки 40 В

2 А, DO-214AA (SMB)

MPN
SS24
Бренд
Jingdao
Артикул RU
85823

Основные параметры

Схема включения диодов
Одиночный
Максимальное обратное напряжение (Vrrm), В
40
Максимальный прямой ток, А
2
Прямое падение напряжения (Vf), В
0,55
Ударный прямой ток, А
50
Ток утечки, мА
0,5
Все характеристики
Документация
43 200 шт в наличии2,10 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
40
Максимальный прямой ток, А
2
Прямое падение напряжения (Vf), В
0,55
Ударный прямой ток, А
50
Ток утечки, мА
0,5

Монтаж и корпус

Корпус
DO-214AA (SMB)
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Диапазон рабочих температур
-55...+125 °С

Упаковка и вес

Вес брутто
0.25
Транспортная упаковка: размер/кол-во
40*40*40/60000
Упаковка
2000

Другие параметры

Схема включения диодов
Одиночный

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet SS24

Технические параметры, размеры и рекомендации производителя

Скачать

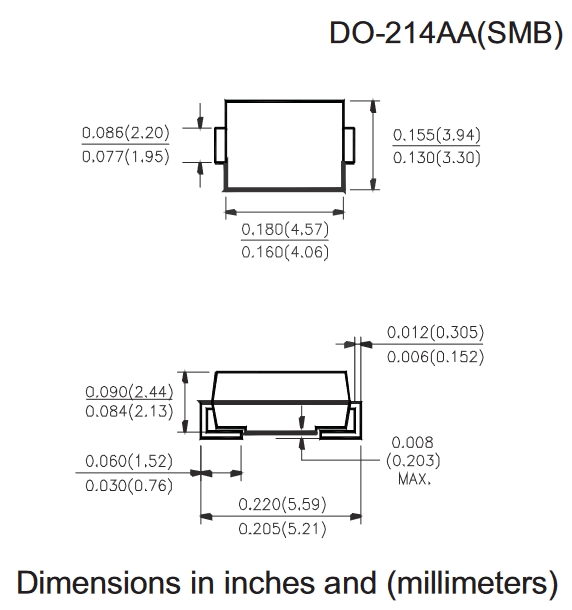

Миниатюра: Схема SS24
IMAGE · Схема

Схема SS24

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.07.2026
Источник / остаток
Каталог RU Electronics · 43 200 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
300 / 3 000 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

SS24 диод Шоттки для поверхностного монтажа в корпусе DO-214AA (SMB). Максимальное обратное напряжение 40 Вольт, максимальный прямой ток 2 Ампера, прямое падение напряжения 0,75 Вольт. Диоды Шоттки отличаются от обычного выпрямительного диода тем, что вместо традиционного p-n перехода в них используется переход полупроводник-металл, благодаря чему диод имеет более низкое падение напряжения во включенном состоянии и низкую емкость, что позволяет использовать его в высокочастотных приложениях.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024300 шт41 200 шт
20243 000 шт1442 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSS24JingdaoАрт. RU 85823
2,10 ₽43 200 шт по каталогу
Аналог из источникаSenocnSK24Арт. RU 126044
1,56 ₽20 500 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантKUUSS24AАрт. RU 121641
1,27 ₽49 500 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантCTKSS22Арт. RU 120884
1,87 ₽27 250 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантKUUSS34BАрт. RU 121637
2,12 ₽42 000 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Схема включения диодовОдиночныйОдиночныйСовпадаетОдиночныйСовпадаетОдиночныйСовпадаетОдиночныйСовпадает
КорпусDO-214AA (SMB)DO-214AA (SMB)СовпадаетDO-214AC (SMA)ОтличаетсяDO-214AA (SMB)СовпадаетDO-214AA (SMB)Совпадает
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Максимальное обратное напряжение (Vrrm), В4040Совпадает40Совпадает20Отличается40Совпадает
Максимальный прямой ток, А22Совпадает2Совпадает2Совпадает3Отличается
  • Аналог из источникаSenocnSK24Арт. RU 126044
    1,56 ₽20 500 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Схема включения диодов
    ТекущийОдиночныйАналогОдиночныйСовпадает
    Корпус
    ТекущийDO-214AA (SMB)АналогDO-214AA (SMB)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий40Аналог40Совпадает
    Максимальный прямой ток, А
    Текущий2Аналог2Совпадает
    Открыть товар
  • Параметрический вариантKUUSS24AАрт. RU 121641
    1,27 ₽49 500 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема включения диодов
    ТекущийОдиночныйАналогОдиночныйСовпадает
    Корпус
    ТекущийDO-214AA (SMB)АналогDO-214AC (SMA)Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий40Аналог40Совпадает
    Максимальный прямой ток, А
    Текущий2Аналог2Совпадает
    Открыть товар
  • Параметрический вариантCTKSS22Арт. RU 120884
    1,87 ₽27 250 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема включения диодов
    ТекущийОдиночныйАналогОдиночныйСовпадает
    Корпус
    ТекущийDO-214AA (SMB)АналогDO-214AA (SMB)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий40Аналог20Отличается
    Максимальный прямой ток, А
    Текущий2Аналог2Совпадает
    Открыть товар
  • Параметрический вариантKUUSS34BАрт. RU 121637
    2,12 ₽42 000 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема включения диодов
    ТекущийОдиночныйАналогОдиночныйСовпадает
    Корпус
    ТекущийDO-214AA (SMB)АналогDO-214AA (SMB)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий40Аналог40Совпадает
    Максимальный прямой ток, А
    Текущий2Аналог3Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
