Экранированная катушка индуктивности SXN SMRH8D43-100N

8,3 х 8,3 х 4,5 мм, 10 мкГн, 4,3 А, 53 мОм

MPN
SMRH8D43-100N
Бренд
SXN
Артикул RU
96269

Основные параметры

Рабочая температура (°C)
-40°C +125°C
Размер, мм
8,3 х 8,3 х 4,5
Индуктивность, мкГн
10
Допуск индуктивности
± 30%
Ток насыщения, А
4,3
Ток перегрева, А
2,5
Все характеристики
Документация
2 300 шт в наличии11,07 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Индуктивность, мкГн
10
Допуск индуктивности
± 30%
Ток насыщения, А
4,3
Ток перегрева, А
2,5
Сопротивление, мОм
53

Монтаж и корпус

Размер, мм
8,3 х 8,3 х 4,5
Тип монтажа
Поверхностный

Условия эксплуатации

Рабочая температура (°C)
-40°C +125°C

Упаковка и вес

Вес брутто
1.29
Транспортная упаковка: размер/кол-во
36*37*23/3000
Упаковка
1000 шт

Другие параметры

Тип
Экранированная SMD

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet SMRH8D43-100N

Технические параметры, размеры и рекомендации производителя

Скачать

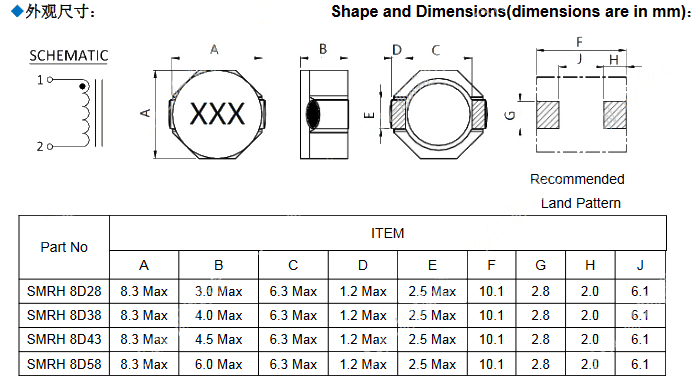

Миниатюра: Схема SMRH8D43-100N
IMAGE · Схема

Схема SMRH8D43-100N

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 25.08.2026
Источник / остаток
Каталог RU Electronics · 2 300 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
50 / 1 000 шт в упаковке
Date code / партия
Год / маркировка: 2023
Документация
Datasheet: 1

Описание

SMRH8D43-100N Экранированная SMD катушка индуктивности для поверхностного монтажа, 8,3 х 8,3 х 4,5 мм, индуктивность 10 мкГн, ток насыщения 4,3 А, сопротивление 53 мОм. Аналоги: CDRH8D43NP-100NC (Sumida)

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202350 шт6300 шт
20231 000 шт22 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSMRH8D43-100NSXNАрт. RU 96269
11,07 ₽2 300 шт по каталогу
Параметрический вариантSXNSMRH8D43-220NАрт. RU 96282
11,07 ₽1 800 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантSXNSMRH8D43-2R0NАрт. RU 96289
11,07 ₽1 300 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантSXNSMRH8D43-330NАрт. RU 96291
11,07 ₽2 500 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантSXNSMNR8040 -100MАрт. RU 119823
6,84 ₽2 350 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Тип монтажаПоверхностныйПоверхностныйСовпадаетПоверхностныйСовпадаетПоверхностныйСовпадаетПоверхностныйСовпадает
Допуск индуктивности± 30%± 30%Совпадает± 30%Совпадает± 30%Совпадает± 20%Отличается
Индуктивность, мкГн1022Отличается2Отличается33Отличается10Совпадает
Сопротивление, мОм53130Отличается14Отличается150Отличается29Отличается
Ток насыщения, А4,33Отличается7Отличается2,5Отличается3,6Отличается
  • Параметрический вариантSXNSMRH8D43-220NАрт. RU 96282
    11,07 ₽1 800 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Тип монтажа
    ТекущийПоверхностныйАналогПоверхностныйСовпадает
    Допуск индуктивности
    Текущий± 30%Аналог± 30%Совпадает
    Индуктивность, мкГн
    Текущий10Аналог22Отличается
    Сопротивление, мОм
    Текущий53Аналог130Отличается
    Ток насыщения, А
    Текущий4,3Аналог3Отличается
    Открыть товар
  • Параметрический вариантSXNSMRH8D43-2R0NАрт. RU 96289
    11,07 ₽1 300 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Тип монтажа
    ТекущийПоверхностныйАналогПоверхностныйСовпадает
    Допуск индуктивности
    Текущий± 30%Аналог± 30%Совпадает
    Индуктивность, мкГн
    Текущий10Аналог2Отличается
    Сопротивление, мОм
    Текущий53Аналог14Отличается
    Ток насыщения, А
    Текущий4,3Аналог7Отличается
    Открыть товар
  • Параметрический вариантSXNSMRH8D43-330NАрт. RU 96291
    11,07 ₽2 500 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Тип монтажа
    ТекущийПоверхностныйАналогПоверхностныйСовпадает
    Допуск индуктивности
    Текущий± 30%Аналог± 30%Совпадает
    Индуктивность, мкГн
    Текущий10Аналог33Отличается
    Сопротивление, мОм
    Текущий53Аналог150Отличается
    Ток насыщения, А
    Текущий4,3Аналог2,5Отличается
    Открыть товар
  • Параметрический вариантSXNSMNR8040 -100MАрт. RU 119823
    6,84 ₽2 350 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Тип монтажа
    ТекущийПоверхностныйАналогПоверхностныйСовпадает
    Допуск индуктивности
    Текущий± 30%Аналог± 20%Отличается
    Индуктивность, мкГн
    Текущий10Аналог10Совпадает
    Сопротивление, мОм
    Текущий53Аналог29Отличается
    Ток насыщения, А
    Текущий4,3Аналог3,6Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
