SMF5.0CA CTK TVS диод (супрессор) двунаправленный

5 В, 200 Вт, SOD-123FL

MPN
SMF5.0CA
Бренд
CTK
Артикул RU
124255

Основные параметры

Серия
SMF
Конфигурация
Двунаправленный
Пиковая мощность рассеивания, Вт
200
Напряжение несрабатывания, В
5
Минимальное напряжение срабатывания, В
6,4
Максимальное напряжение срабатывания, В
7
Все характеристики
Документация
14 500 шт в наличии1,61 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Пиковая мощность рассеивания, Вт
200
Напряжение несрабатывания, В
5
Минимальное напряжение срабатывания, В
6,4
Максимальное напряжение срабатывания, В
7
Максимальное напряжение ограничения, В
9,2
Максимальный импульсный ток (Ipp), А
21,7
Ток утечки, мкА
200

Монтаж и корпус

Корпус
SOD-123FL
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Диапазон рабочих температур
-55...+150 °С

Упаковка и вес

Транспортная упаковка: размер/кол-во
36*35.5*23.5/18000
Вес брутто
0.05
Упаковка
REEL, 3000 шт.

Другие параметры

Серия
SMF
Конфигурация
Двунаправленный

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet SMF5.0CA

Технические параметры, размеры и рекомендации производителя

Скачать

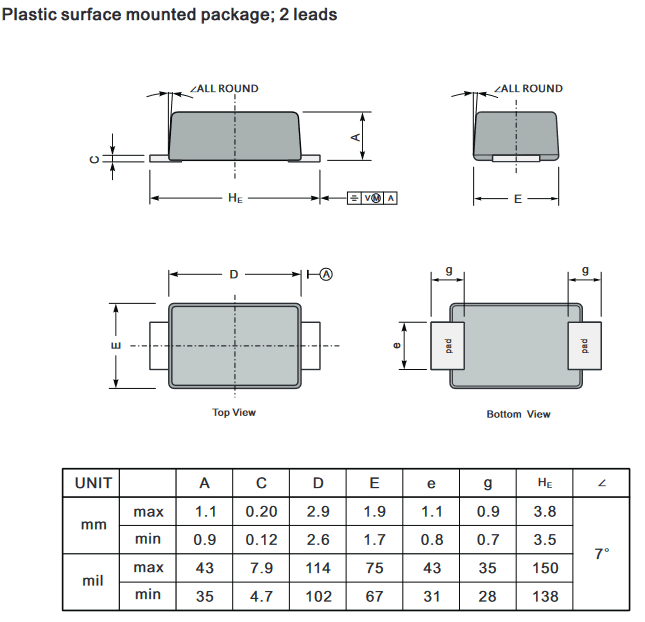

Миниатюра: Схема SMF5.0CA
IMAGE · Схема

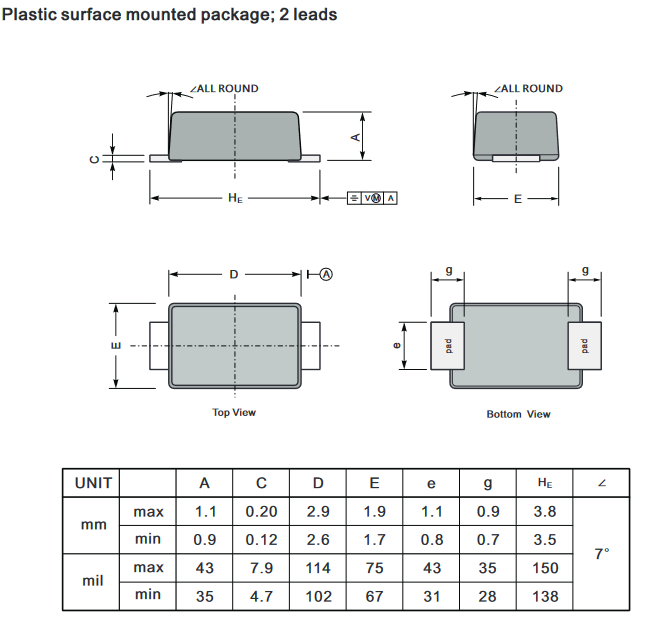

Схема SMF5.0CA

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 23.07.2026
Источник / остаток
Каталог RU Electronics · 14 500 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
500 / 3 000 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

SMF5.0CA двунаправленный TVS диод (супрессор) для поверхностного монтажа в корпусе SOD-123FL. Напряжение неcрабатывания 5 В, максимальная мощность рассеивания 200 Вт. Предназначен для защиты цепей от помех, вызванных грозовыми разрядами, переходными процессами и прочих

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2026500 шт115 500 шт
20263 000 шт39 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSMF5.0CACTKАрт. RU 124255
1,61 ₽14 500 шт по каталогу
Параметрический вариантCTKSMAJ5.0CAАрт. RU 119984
1,88 ₽57 500 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантCTKSMBJ5.0CAАрт. RU 120771
2,62 ₽22 200 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантElecsuperSMBJ5.0CA (Elecsuper)Арт. RU 122186
2,42 ₽20 000 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантCTKSMF15AАрт. RU 120647
1,51 ₽8 700 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

КорпусSOD-123FLDO-214AC (SMA)ОтличаетсяDO-214AA (SMB)ОтличаетсяDO-214AA (SMB)ОтличаетсяSOD-123FLСовпадает
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
КонфигурацияДвунаправленныйДвунаправленныйСовпадаетДвунаправленныйСовпадаетДвунаправленныйСовпадаетОднонаправленныйОтличается
Максимальное напряжение ограничения, В9,29,2Совпадает9,2Совпадает9,2Совпадает24,4Отличается
Максимальный импульсный ток (Ipp), А21,743,5Отличается65,3Отличается65,3Отличается8,2Отличается
  • Параметрический вариантCTKSMAJ5.0CAАрт. RU 119984
    1,88 ₽57 500 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийSOD-123FLАналогDO-214AC (SMA)Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Конфигурация
    ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
    Максимальное напряжение ограничения, В
    Текущий9,2Аналог9,2Совпадает
    Максимальный импульсный ток (Ipp), А
    Текущий21,7Аналог43,5Отличается
    Открыть товар
  • Параметрический вариантCTKSMBJ5.0CAАрт. RU 120771
    2,62 ₽22 200 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийSOD-123FLАналогDO-214AA (SMB)Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Конфигурация
    ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
    Максимальное напряжение ограничения, В
    Текущий9,2Аналог9,2Совпадает
    Максимальный импульсный ток (Ipp), А
    Текущий21,7Аналог65,3Отличается
    Открыть товар
  • Параметрический вариантElecsuperSMBJ5.0CA (Elecsuper)Арт. RU 122186
    2,42 ₽20 000 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийSOD-123FLАналогDO-214AA (SMB)Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Конфигурация
    ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
    Максимальное напряжение ограничения, В
    Текущий9,2Аналог9,2Совпадает
    Максимальный импульсный ток (Ipp), А
    Текущий21,7Аналог65,3Отличается
    Открыть товар
  • Параметрический вариантCTKSMF15AАрт. RU 120647
    1,51 ₽8 700 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Корпус
    ТекущийSOD-123FLАналогSOD-123FLСовпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Конфигурация
    ТекущийДвунаправленныйАналогОднонаправленныйОтличается
    Максимальное напряжение ограничения, В
    Текущий9,2Аналог24,4Отличается
    Максимальный импульсный ток (Ipp), А
    Текущий21,7Аналог8,2Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
