Datasheet SMCJ5.0A
Технические параметры, размеры и рекомендации производителя
SMCJ5.0A CTK
TVS диод (супрессор); 5 В; 1500 Вт; DO-214AB (SMC)
- MPN
- SMCJ5.0A
- Бренд
- CTK
- Артикул RU
- 119502
Основные параметры
- Конфигурация
- Однонаправленный
- Пиковая мощность рассеивания, Вт
- 1500
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6,4
- Максимальное напряжение срабатывания, В
- 7
- Максимальное напряжение ограничения, В
- 9,2
4 900 шт в наличии5,60 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 1500
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6,4
- Максимальное напряжение срабатывания, В
- 7
- Максимальное напряжение ограничения, В
- 9,2
- Максимальный импульсный ток (Ipp), А
- 163
- Ток утечки, мкА
- 800
Монтаж и корпус
- Корпус
- DO-214AB (SMC)
- Тип монтажа
- Поверхностный
Упаковка и вес
- Вес брутто
- 0.39
- Упаковка
- 3000 шт
Другие параметры
- Конфигурация
- Однонаправленный

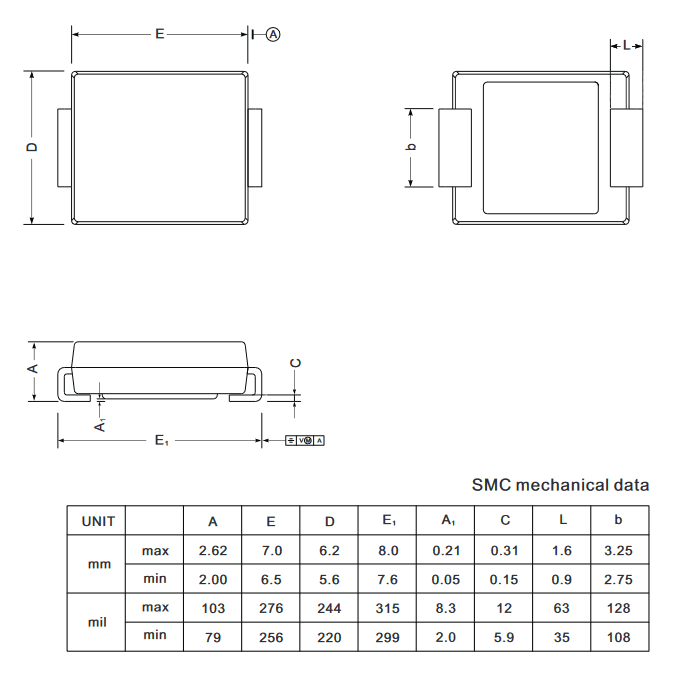

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 4 900 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2022
- Документация
- Datasheet: 1
Описание
SMCJ5.0A CTK Однонаправленный TVS диод (супрессор) 5 Вольт в корпусе DO-214AB (SMC) для поверхностного монтажа. Максимальная импульсная мощность рассеивания 1500 Вт. Предназначен для защиты цепей от помех, вызванных грозовыми разрядами, переходными процессами и прочих.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2022100 шт191 900 шт
20223 000 шт13 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSMCJ5.0ACTKАрт. RU 119502 5,60 ₽4 900 шт по каталогу |  2,62 ₽17 600 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  5,60 ₽1 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 5,78 ₽7 900 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 7,43 ₽17 600 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | Однонаправленный | ОднонаправленныйСовпадает | ОднонаправленныйСовпадает | ОднонаправленныйСовпадает | ОднонаправленныйСовпадает |
| Корпус | DO-214AB (SMC) | DO-214AA (SMB)Отличается | DO-214AB (SMC)Совпадает | DO-214AB (SMC)Совпадает | DO-214AB (SMC)Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Максимальное напряжение ограничения, В | 9,2 | 9,2Совпадает | 19,9Отличается | 38,9Отличается | 162Отличается |
| Максимальное напряжение срабатывания, В | 7 | 7Совпадает | 14,7Отличается | 29,5Отличается | 123Отличается |
- 2,62 ₽17 600 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Конфигурация
- ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AA (SMB)Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий9,2Аналог9,2Совпадает
- Максимальное напряжение срабатывания, В
- Текущий7Аналог7Совпадает
- 5,60 ₽1 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий9,2Аналог19,9Отличается
- Максимальное напряжение срабатывания, В
- Текущий7Аналог14,7Отличается
- 5,78 ₽7 900 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий9,2Аналог38,9Отличается
- Максимальное напряжение срабатывания, В
- Текущий7Аналог29,5Отличается
- 7,43 ₽17 600 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийОднонаправленныйАналогОднонаправленныйСовпадает
- Корпус
- ТекущийDO-214AB (SMC)АналогDO-214AB (SMC)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий9,2Аналог162Отличается
- Максимальное напряжение срабатывания, В
- Текущий7Аналог123Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
