Datasheet SMAJ16CA
Технические параметры, размеры и рекомендации производителя
SMAJ16CA Jingdao TVS диод (супрессор) 16 В
400 Вт, DO-214AC (SMA)
- MPN
- SMAJ16CA
- Бренд
- Jingdao
- Артикул RU
- 124852
Основные параметры
- Конфигурация
- Двунаправленный
- Пиковая мощность рассеивания, Вт
- 400
- Напряжение несрабатывания, В
- 16
- Минимальное напряжение срабатывания, В
- 17,8
- Максимальное напряжение срабатывания, В
- 19,7
- Максимальное напряжение ограничения, В
- 26
28 500 шт в наличии1,65 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 400
- Напряжение несрабатывания, В
- 16
- Минимальное напряжение срабатывания, В
- 17,8
- Максимальное напряжение срабатывания, В
- 19,7
- Максимальное напряжение ограничения, В
- 26
- Максимальный импульсный ток (Ipp), А
- 15,4
- Ток утечки, мкА
- 1
Монтаж и корпус
- Корпус
- DO-214AC (SMA)
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -65...+150 °С
Упаковка и вес
- Вес брутто
- 0.11
- Транспортная упаковка: размер/кол-во
- 40*40*38/30000
- Упаковка
- REEL, 7500 шт.
Другие параметры
- Конфигурация
- Двунаправленный

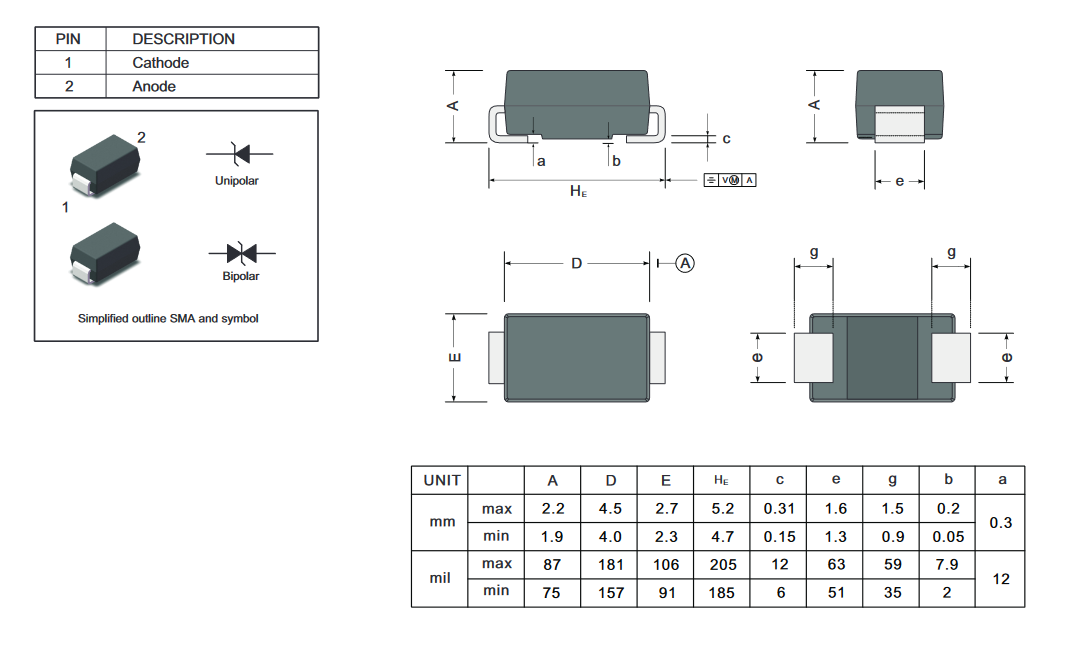

Документация и схема
Условия поставки
Обновлено 05.08.2026- Источник / остаток
- Каталог RU Electronics · 28 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 300 / 500 / 7 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
SMAJ16CA Двунаправленный TVS диод (супрессор) 16 Вольт в корпусе DO-214AC (SMA) для поверхностного монтажа. Максимальная мощность рассеивания 400 Вт. Предназначен для защиты цепей от помех, вызванных грозовыми разрядами, переходными процессами и прочих.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024300 шт206 000 шт
2024500 шт157 500 шт
20247 500 шт215 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSMAJ16CAJingdaoАрт. RU 124852 1,65 ₽28 500 шт по каталогу |  2,23 ₽24 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 4,47 ₽22 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 4,62 ₽29 400 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 1,81 ₽15 300 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | Двунаправленный | ДвунаправленныйСовпадает | ДвунаправленныйСовпадает | ДвунаправленныйСовпадает | ДвунаправленныйСовпадает |
| Корпус | DO-214AC (SMA) | DO-214AC (SMA)Совпадает | DO-214AC (SMA)Совпадает | DO-214AC (SMA)Совпадает | DO-214AC (SMA)Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Максимальное напряжение ограничения, В | 26 | 486Отличается | 648Отличается | 713Отличается | 19,9Отличается |
| Максимальное напряжение срабатывания, В | 19,7 | 371Отличается | 494Отличается | 543Отличается | 14,7Отличается |
- 2,23 ₽24 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AC (SMA)АналогDO-214AC (SMA)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий26Аналог486Отличается
- Максимальное напряжение срабатывания, В
- Текущий19,7Аналог371Отличается
- 4,47 ₽22 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AC (SMA)АналогDO-214AC (SMA)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий26Аналог648Отличается
- Максимальное напряжение срабатывания, В
- Текущий19,7Аналог494Отличается
- 4,62 ₽29 400 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AC (SMA)АналогDO-214AC (SMA)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий26Аналог713Отличается
- Максимальное напряжение срабатывания, В
- Текущий19,7Аналог543Отличается
- 1,81 ₽15 300 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийДвунаправленныйАналогДвунаправленныйСовпадает
- Корпус
- ТекущийDO-214AC (SMA)АналогDO-214AC (SMA)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное напряжение ограничения, В
- Текущий26Аналог19,9Отличается
- Максимальное напряжение срабатывания, В
- Текущий19,7Аналог14,7Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
