Datasheet SM4532-220M
Технические параметры, размеры и рекомендации производителя
SM4532-220M (SDR0403-220ML) SXN
Неэкранированная катушка индуктивности, 22 мкГн, 0.96 А, 270 мОм, 4.5x4x3.2 мм
- MPN
- SM4532-220M
- Бренд
- SXN
- Артикул RU
- 119837
Основные параметры
- Рабочая температура (°C)
- -40°C +125°C
- Размер, мм
- 4,5 x 4 x 3,2
- Индуктивность, мкГн
- 22
- Допуск индуктивности
- ± 20%
- Ток насыщения, А
- 0,96
- Ток перегрева, А
- 0,68
4 800 шт в наличии2,42 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Индуктивность, мкГн
- 22
- Допуск индуктивности
- ± 20%
- Ток насыщения, А
- 0,96
- Ток перегрева, А
- 0,68
- Сопротивление, мОм
- 270
Монтаж и корпус
- Размер, мм
- 4,5 x 4 x 3,2
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Рабочая температура (°C)
- -40°C +125°C
Упаковка и вес
- Вес брутто
- 0.32
- Транспортная упаковка: размер/кол-во
- 37*37*29/6000
- Упаковка
- 2000 шт
Другие параметры
- Тип
- Неэкранированная SMD

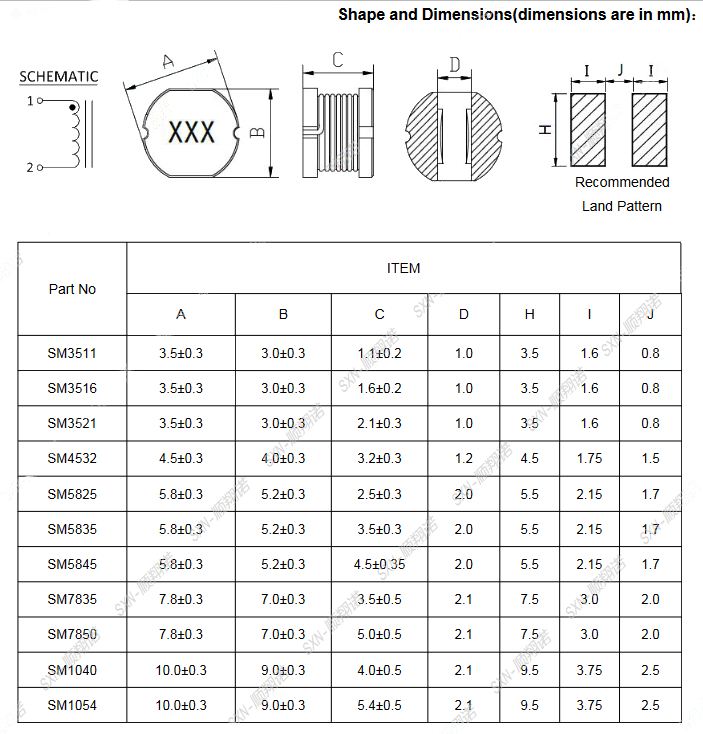

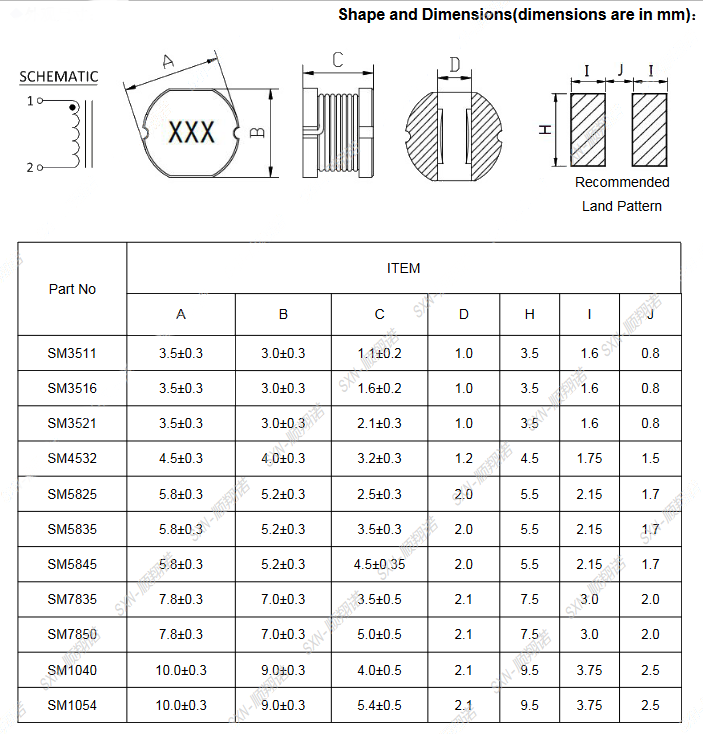

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 4 800 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 200 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
SM4532-220M - неэкранированная SMD катушка индуктивности для повехностного монтажа, 4.5x4x3.2 мм, индуктивность 22 мкГн, 0,96 А, 270 мОм.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023200 шт244 800 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSM4532-220MSXNАрт. RU 119837 2,42 ₽4 800 шт по каталогу |  3,21 ₽2 888 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  22,13 ₽1 425 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 22,13 ₽1 296 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 23,13 ₽1 160 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Допуск индуктивности | ± 20% | ± 20%Совпадает | ± 20%Совпадает | ± 20%Совпадает | ± 20%Совпадает |
| Индуктивность, мкГн | 22 | 22Совпадает | 22Совпадает | 22Совпадает | 22Совпадает |
| Сопротивление, мОм | 270 | 460Отличается | 57,8Отличается | 40,7Отличается | 39Отличается |
| Ток насыщения, А | 0,96 | 0,52Отличается | 4,24Отличается | 4,77Отличается | 6,9Отличается |
- 3,21 ₽2 888 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Допуск индуктивности
- Текущий± 20%Аналог± 20%Совпадает
- Индуктивность, мкГн
- Текущий22Аналог22Совпадает
- Сопротивление, мОм
- Текущий270Аналог460Отличается
- Ток насыщения, А
- Текущий0,96Аналог0,52Отличается
- 22,13 ₽1 425 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Допуск индуктивности
- Текущий± 20%Аналог± 20%Совпадает
- Индуктивность, мкГн
- Текущий22Аналог22Совпадает
- Сопротивление, мОм
- Текущий270Аналог57,8Отличается
- Ток насыщения, А
- Текущий0,96Аналог4,24Отличается
- 22,13 ₽1 296 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Допуск индуктивности
- Текущий± 20%Аналог± 20%Совпадает
- Индуктивность, мкГн
- Текущий22Аналог22Совпадает
- Сопротивление, мОм
- Текущий270Аналог40,7Отличается
- Ток насыщения, А
- Текущий0,96Аналог4,77Отличается
- 23,13 ₽1 160 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Допуск индуктивности
- Текущий± 20%Аналог± 20%Совпадает
- Индуктивность, мкГн
- Текущий22Аналог22Совпадает
- Сопротивление, мОм
- Текущий270Аналог39Отличается
- Ток насыщения, А
- Текущий0,96Аналог6,9Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
