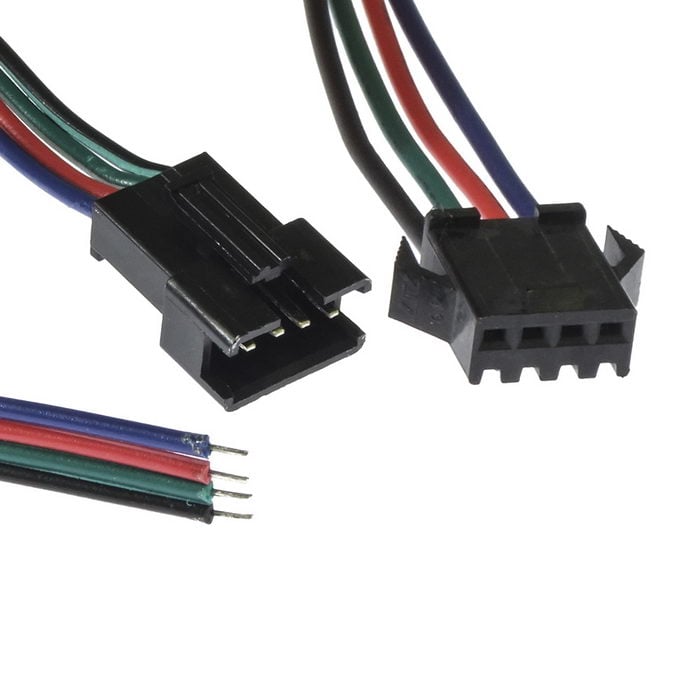

Сборка межплатного кабеля питания (розетка-вилка) RUICHI SM-коннектор, 4Pх150 мм, с шагом 2,5 мм

MPN: SM connector F/M 4P*150mm
Бренд: Ruichi
Артикул RU: 97230
Каталог обновлён: 30.07.2026

Источник / остаток: Каталог RU Electronics · 47 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 1 / 100 шт в упаковке
Date code / партия: Год / маркировка: 2018
Документация: Datasheet: 1

47 шт в наличии32,42 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

PDF · Datasheet

Datasheet SM connector F/M 4P*150mm

Технические параметры, размеры и рекомендации производителя

Скачать

Характеристики

14 параметров из источника

Вес брутто: 7.80
Транспортная упаковка: размер/кол-во: 48*32*27/2500
Высота: F - 7,5 ; M - 7,6 (корпус) мм
Ширина: F - 10,5 (корпус); M - 13,1 мм
Глубина: F - 12; M - 18,35 мм
Диаметр (сечение) проводника: 0,3 мм2 (22AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,8 мм
Количество клемм: 4
Цвет проводной изоляции: черный/ зеленый/ красный/ синий
Длина провода: 2*75 мм
Рабочая температура: 0...+150 °С
Тип: сборка межплатного кабеля питания (F - М) серии SM
Способ монтажа: пайка в плату
Тип разъёма: SM с шагом 2,5 мм
Материал: корпус - нейлон PA66 (UL94V0), черный; контакты - фосфористая бронза

Описание

Сборка межплатного кабеля питания (розетка-вилка) RUICHI SM-коннектор, 4Pх150 мм, с шагом 2,5 мм. Для питания различных элементов компьютера используется разное электрическое напряжение. Блок питания имеет на выходе разъемы под напряжение 3,3 В, 5,0 В, 12 В и другие. Соответственно, все межплатные кабели питания, подходящие к этим разъемам, маркированы в разные цвета. Несмотря на обилие проводов, обеспечивающих питание различных элементов компьютера, различие конфигурации разъемов позволяет избежать ошибочного подключения. Например, для питания материнской платы используется широкий коннектор из 20 контактов и четырех дополнительных, специальные разъемы установлены на проводах, идущих к видеокарте, жёсткому диску, кардридеру, дисководам и вентиляторам. Если разъемы не совпадают в связи с изменением стандарта, всегда можно найти межплатные кабели питания в виде переходников с одного типа разъемов на другой. По длине все эти кабели строго нормированы, так что их явно хватает для подключения в пределах корпуса системного блока, и при этом нет избытка проводов, затрудняющего движение воздуха.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

20181 шт4646 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товар*SM connector F/M 4P150mmRUICHIАрт. RU 97230 32,42 ₽**47 шт по каталогу	Параметрический вариантRUICHISM connector 4P150mm 22AWG FemaleАрт. RU 98127 16,56 ₽*3 000 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHISM connector 2P150mm 22AWG MaleАрт. RU 98129 8,32 ₽*59 000 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHISM connector 2P150mm 22AWG FemaleАрт. RU 98128 8,31 ₽*48 000 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHISM connector 4P150mm 22AWG MaleАрт. RU 98126 16,56 ₽*80 шт по каталогу Совпадает 3 из 5 сравнимых параметров
Тип разъёма	SM с шагом 2,5 мм	SM с шагом 2,5 ммСовпадает	SM с шагом 2,5 ммСовпадает	SM с шагом 2,5 ммСовпадает	SM с шагом 2,5 ммСовпадает
Способ монтажа	пайка в плату	пайка в платуСовпадает	пайка в платуСовпадает	пайка в платуСовпадает	пайка в платуСовпадает
Длина провода	2*75 мм	150 ммОтличается	150 ммОтличается	150 ммОтличается	150 ммОтличается
Диаметр (сечение) проводника	0,3 мм2 (22AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,8 мм	0,3 мм2 (22AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,8 ммСовпадает	0,3 мм2 (22AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,8 ммСовпадает	0,3 мм2 (22AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,8 ммСовпадает	0,12 мм2 (26AWG), изоляция - ПВХ 0,4 ммОтличается
Рабочая температура	0...+150 °С	0...+150 °ССовпадает	0...+150 °ССовпадает	0 ...+150 °ССовпадает	0 ...+150 °ССовпадает

Параметрический вариантRUICHISM connector 4P*150mm 22AWG FemaleАрт. RU 98127
16,56 ₽3 000 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
Тип разъёма
ТекущийSM с шагом 2,5 ммАналогSM с шагом 2,5 ммСовпадает
Способ монтажа
Текущийпайка в платуАналогпайка в платуСовпадает
Длина провода
Текущий2*75 ммАналог150 ммОтличается
Диаметр (сечение) проводника
Текущий0,3 мм2 (22AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,8 ммАналог0,3 мм2 (22AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,8 ммСовпадает
Рабочая температура
Текущий0...+150 °САналог0...+150 °ССовпадает
Открыть товар
Параметрический вариантRUICHISM connector 2P*150mm 22AWG MaleАрт. RU 98129
8,32 ₽59 000 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
Тип разъёма
ТекущийSM с шагом 2,5 ммАналогSM с шагом 2,5 ммСовпадает
Способ монтажа
Текущийпайка в платуАналогпайка в платуСовпадает
Длина провода
Текущий2*75 ммАналог150 ммОтличается
Диаметр (сечение) проводника
Текущий0,3 мм2 (22AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,8 ммАналог0,3 мм2 (22AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,8 ммСовпадает
Рабочая температура
Текущий0...+150 °САналог0...+150 °ССовпадает
Открыть товар
Параметрический вариантRUICHISM connector 2P*150mm 22AWG FemaleАрт. RU 98128
8,31 ₽48 000 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
Тип разъёма
ТекущийSM с шагом 2,5 ммАналогSM с шагом 2,5 ммСовпадает
Способ монтажа
Текущийпайка в платуАналогпайка в платуСовпадает
Длина провода
Текущий2*75 ммАналог150 ммОтличается
Диаметр (сечение) проводника
Текущий0,3 мм2 (22AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,8 ммАналог0,3 мм2 (22AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,8 ммСовпадает
Рабочая температура
Текущий0...+150 °САналог0 ...+150 °ССовпадает
Открыть товар
Параметрический вариантRUICHISM connector 4P*150mm 22AWG MaleАрт. RU 98126
16,56 ₽80 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Тип разъёма
ТекущийSM с шагом 2,5 ммАналогSM с шагом 2,5 ммСовпадает
Способ монтажа
Текущийпайка в платуАналогпайка в платуСовпадает
Длина провода
Текущий2*75 ммАналог150 ммОтличается
Диаметр (сечение) проводника
Текущий0,3 мм2 (22AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,8 ммАналог0,12 мм2 (26AWG), изоляция - ПВХ 0,4 ммОтличается
Рабочая температура
Текущий0...+150 °САналог0 ...+150 °ССовпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
