PDF · Datasheet
Datasheet Si2304DDS
Технические параметры, размеры и рекомендации производителя
С изолированным затвором (MOSFET)
Si2304DDS HXY полевой транзистор (MOSFET), N-канал, 30 В, 4 А, 38 мОм, SOT-23
Si2304DDS HXY полевой транзистор (MOSFET), N-канал, 30 В, 4 А, 38 мОм, SOT-23
- MPN
- Si2304DDS
- Бренд
- HXY
- Артикул RU
- 124810
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 11 980 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 180 / 200 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
11 980 шт в наличии3,37 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

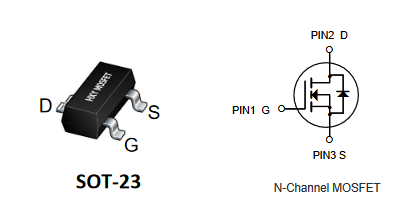

Документация и схема
Характеристики
- Тип проводимости
- N
- Максимальное напряжение сток-исток, В
- 30
- Максимальный ток стока (при Ta=25C), А
- 4
- Минимальное сопротивление открытого канала, мОм
- 38
- Емкость, пФ
- 233
- Заряд затвора, нКл
- 3
- Вес брутто
- 0.05
- Транспортная упаковка: размер/кол-во
- 41*41*22/12000
- Упаковка
- REEL, 3000 шт.
- Тип
- MOSFET
- Корпус
- SOT-23
- Способ монтажа
- поверхностный (SMT)
- Диапазон рабочих температур
- -55...+150 °С
Описание
Si2304DDS N-канальный полевой транзистор для поверхностного монтажа в корпусе SOT-23. Напряжение сток-исток 30 Вольт, максимальный ток стока 4 А. Сопротивление канала в открытом состоянии 38 мОм (при Vgs = 10 В, Id = 4 А). Заряд затвора 3 нКл
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024180 шт1180 шт
2024200 шт142 800 шт
20243 000 шт39 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSi2304DDSHXYАрт. RU 124810 3,37 ₽11 980 шт по каталогу |  0,98 ₽24 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 0,92 ₽26 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 2,72 ₽3 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 4,14 ₽2 825 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | N | NСовпадает | NСовпадает | NСовпадает | NСовпадает |
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Способ монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Максимальное напряжение сток-исток, В | 30 | 20Отличается | 20Отличается | 20Отличается | 100Отличается |
| Максимальный ток стока (при Ta=25C), А | 4 | 6Отличается | 3Отличается | 5Отличается | 3Отличается |
- 0,98 ₽24 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий30Аналог20Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий4Аналог6Отличается
- 0,92 ₽26 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий30Аналог20Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий4Аналог3Отличается
- 2,72 ₽3 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий30Аналог20Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий4Аналог5Отличается
- 4,14 ₽2 825 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Максимальное напряжение сток-исток, В
- Текущий30Аналог100Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий4Аналог3Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
