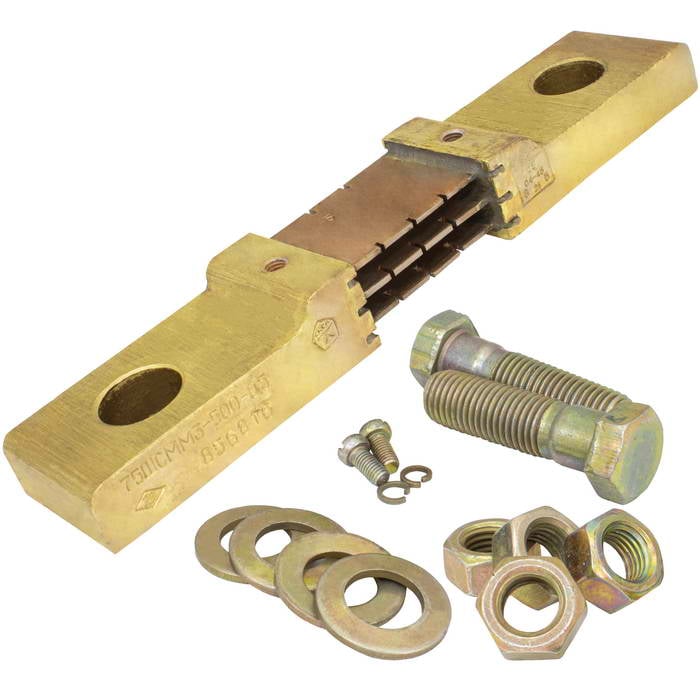

Шунт измерительный стационарный ШУНТ-500А-75шсмм3

500 А, Предприятие ШИП

MPN
ШУНТ-500А-75шсмм3
Бренд
ШИП
Артикул RU
110916

Основные параметры

Номинальный ток
500 А
Класс точности
0,5
Габаритные размеры
150*35*20 мм
Климатическое исполнение
М3 - исполнение для работы в умеренном и холодном климате
Тип
75ШСМ
Все характеристики
Документация
2 шт в наличии4 088,22 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

5 параметров из источника

Электрические параметры

Номинальный ток
500 А

Монтаж и корпус

Габаритные размеры
150*35*20 мм

Другие параметры

Класс точности
0,5
Климатическое исполнение
М3 - исполнение для работы в умеренном и холодном климате
Тип
75ШСМ

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

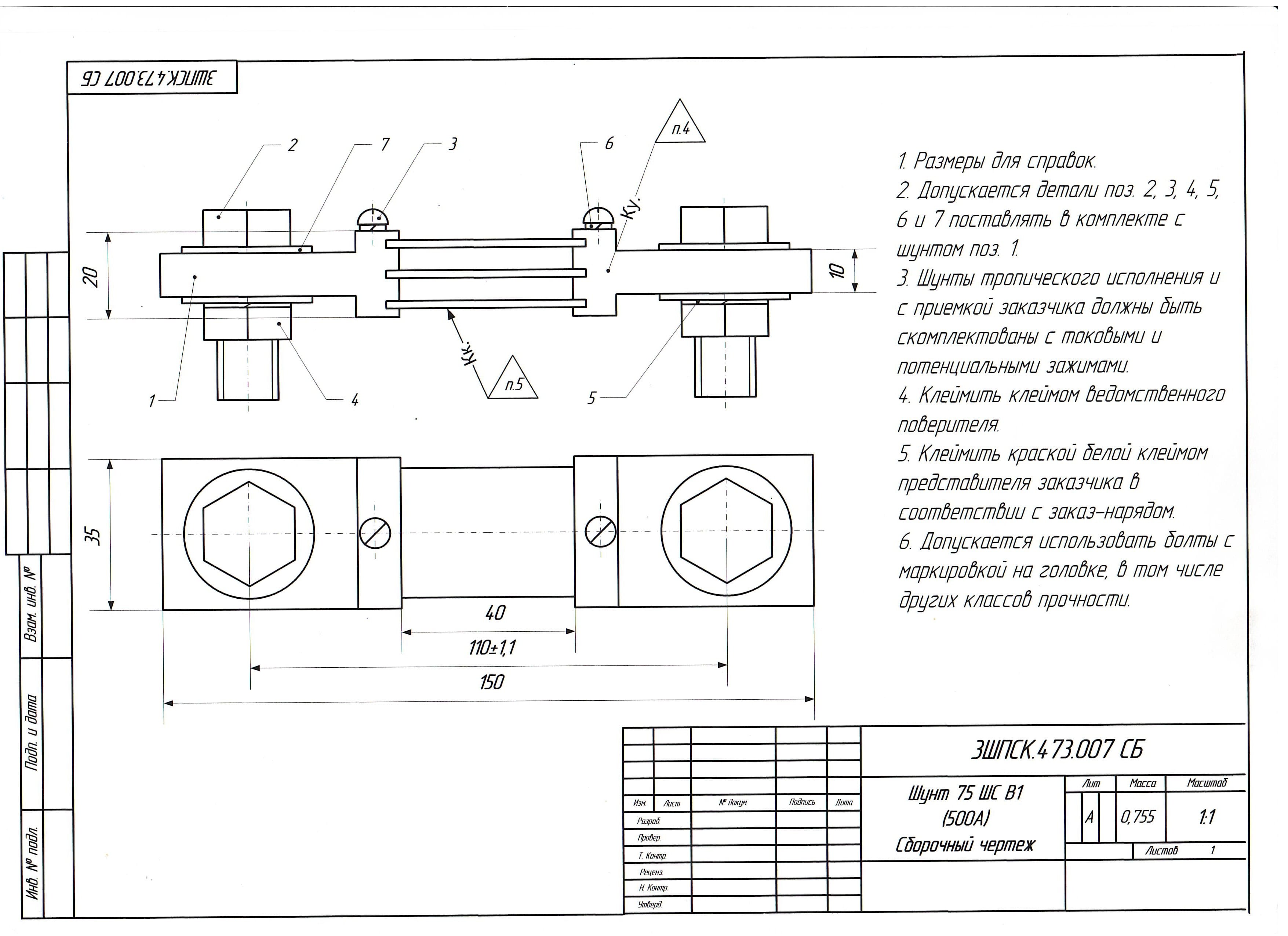

Миниатюра: Схема ШУНТ-500А-75шсмм3
IMAGE · Схема

Схема ШУНТ-500А-75шсмм3

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 15.09.2026
Источник / остаток
Каталог RU Electronics · 2 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка: 2025

Описание

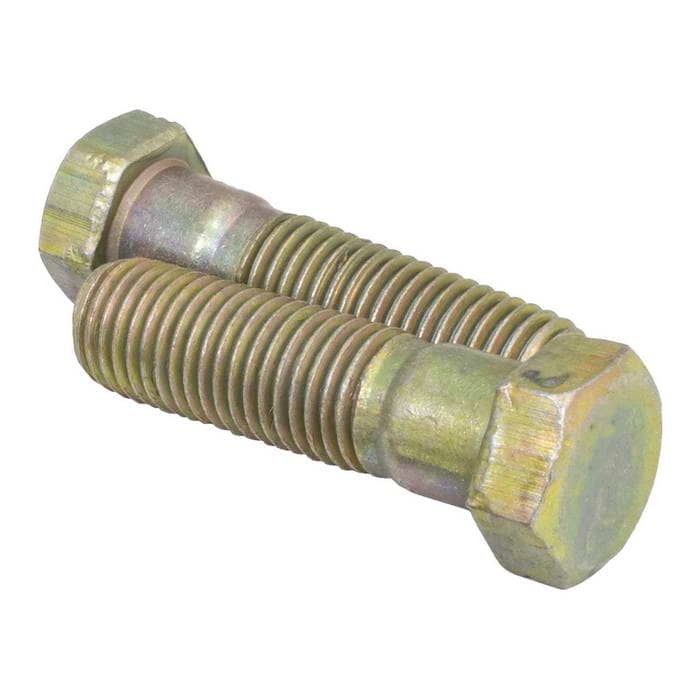

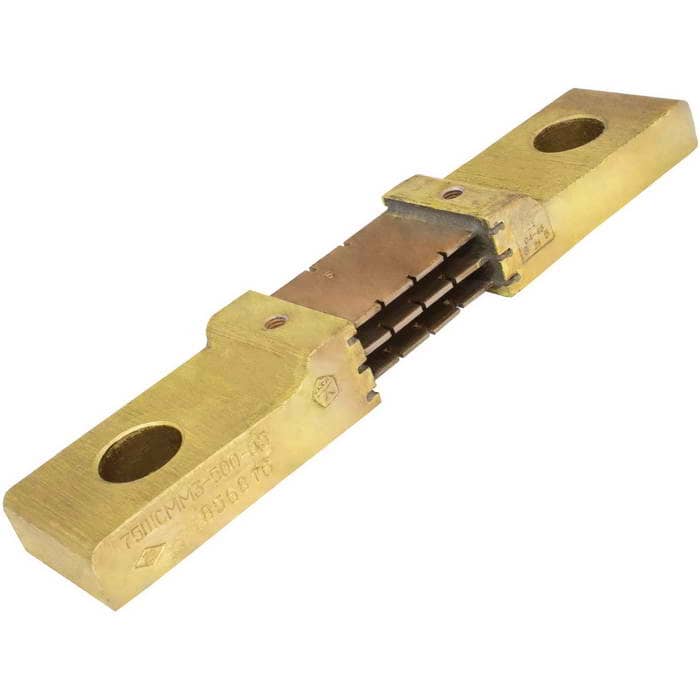

Шунты измерительные стационарные взаимоэаменяемые предназначены для расширения пределов измерения амперметров постоянного тока и счетчиков ампер-часов. Класс точности 0,5. Падение напряжения на потенциальных зажимах для всех шунтов при номинальном токе составляет 75 мВ. Предел допускаемой основной погрешности шунта 0,5%. Шунты выполнены в виде пластин из манганина, впаянных твердым припоем в наконечники из латуни или меди. Наконечники имеют резьбовые отверстия для потенциальных зажимов (винтов) и отверстия для токоведущих зажимов (болтов).

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20251 шт22 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарШУНТ-500А-75шсмм3ШИПАрт. RU 110916
4 088,22 ₽2 шт по каталогу
Аналог из источникаБренд не указанШУНТ-500А-75шсмАрт. RU 18973
500,00 ₽2 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаRUICHIШУНТ 500А 75mv (АНАЛОГ-ШСМ)Арт. RU 57854
2 472,09 ₽52 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаRUICHIШУНТ 500А 75mv (FL-2)Арт. RU 59262
1 402,02 ₽291 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантШИПШУНТ-50А-75шсмм3Арт. RU 110010
730,66 ₽2 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Номинальный ток500 А500 АСовпадает—Нет данных—Нет данных50 АОтличается
Габаритные размеры150*35*20 мм180×30×20 ммОтличается—Нет данных—Нет данных85*20*20 ммОтличается
Тип75ШСМ—Нет данных—Нет данных—Нет данных75ШСМСовпадает
Класс точности0,50,5Совпадает0,5Совпадает0,5Совпадает0,5Совпадает
Климатическое исполнениеМ3 - исполнение для работы в умеренном и холодном климатеМ3 - исполнение для работы в умеренном и холодном климатеСовпадает—Нет данных—Нет данныхМ3 - исполнение для работы в умеренном и холодном климатеСовпадает
  • Аналог из источникаБренд не указанШУНТ-500А-75шсмАрт. RU 18973
    500,00 ₽2 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Номинальный ток
    Текущий500 ААналог500 АСовпадает
    Габаритные размеры
    Текущий150*35*20 ммАналог180×30×20 ммОтличается
    Тип
    Текущий75ШСМАналог—Нет данных
    Класс точности
    Текущий0,5Аналог0,5Совпадает
    Климатическое исполнение
    ТекущийМ3 - исполнение для работы в умеренном и холодном климатеАналогМ3 - исполнение для работы в умеренном и холодном климатеСовпадает
    Открыть товар
  • Аналог из источникаRUICHIШУНТ 500А 75mv (АНАЛОГ-ШСМ)Арт. RU 57854
    2 472,09 ₽52 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Номинальный ток
    Текущий500 ААналог—Нет данных
    Габаритные размеры
    Текущий150*35*20 ммАналог—Нет данных
    Тип
    Текущий75ШСМАналог—Нет данных
    Класс точности
    Текущий0,5Аналог0,5Совпадает
    Климатическое исполнение
    ТекущийМ3 - исполнение для работы в умеренном и холодном климатеАналог—Нет данных
    Открыть товар
  • Аналог из источникаRUICHIШУНТ 500А 75mv (FL-2)Арт. RU 59262
    1 402,02 ₽291 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Номинальный ток
    Текущий500 ААналог—Нет данных
    Габаритные размеры
    Текущий150*35*20 ммАналог—Нет данных
    Тип
    Текущий75ШСМАналог—Нет данных
    Класс точности
    Текущий0,5Аналог0,5Совпадает
    Климатическое исполнение
    ТекущийМ3 - исполнение для работы в умеренном и холодном климатеАналог—Нет данных
    Открыть товар
  • Параметрический вариантШИПШУНТ-50А-75шсмм3Арт. RU 110010
    730,66 ₽2 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Номинальный ток
    Текущий500 ААналог50 АОтличается
    Габаритные размеры
    Текущий150*35*20 ммАналог85*20*20 ммОтличается
    Тип
    Текущий75ШСМАналог75ШСМСовпадает
    Класс точности
    Текущий0,5Аналог0,5Совпадает
    Климатическое исполнение
    ТекущийМ3 - исполнение для работы в умеренном и холодном климатеАналогМ3 - исполнение для работы в умеренном и холодном климатеСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
