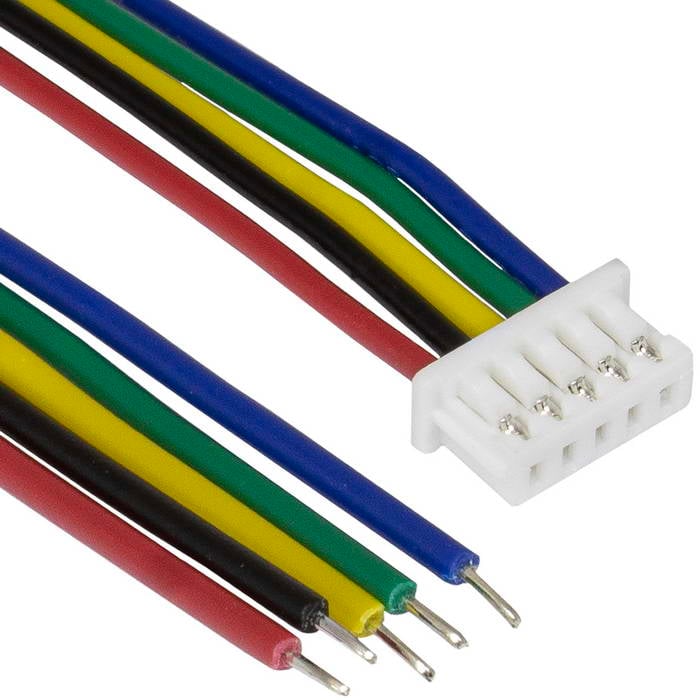

Разъём контактный RUICHI SH 1,25mm 5pin 100mm F (гнездо) с 5 контактами 26AWG 10 см

MPN: SH 1,25mm 5pin 100mm F
Бренд: Ruichi
Артикул RU: 130301
Каталог обновлён: 30.07.2026

Источник / остаток: Каталог RU Electronics · 900 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 100 шт в упаковке
Date code / партия: Год / маркировка: 2026
Документация: Datasheet отсутствует — можно запросить

900 шт в наличии10,92 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Файлы в каталоге не найдены

Документы пока не привязаны

Запросим datasheet или схему у поставщика для этой позиции.

Характеристики

13 параметров из источника

Вес брутто: 1.23
Транспортная упаковка: размер/кол-во: 42*28*18.5/2000
Диаметр (сечение) проводника: 0,09 мм2 (28AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,0 мм
Сечение провода: AWG28
Шаг разъёма: 1,25
Цвет проводной изоляции: черный / желтый / красный / зеленый / синий
Длина провода: 100 мм
Рабочая температура: 0...+150 °С
Ответная часть: SH 1,25mm 5pin 100mm M
Количество проводов: 5
Тип разъёма: micro JST - гнездо
Количество контактов: 5
Материал: корпус - нейлон PA66 (UL94V0), белый

Описание

Разъемы RUICHI SH 1,25mm 5pin 100mm F Широко используются для подключения внутренних компонентов в малогабаритной электронике, где важны надёжность, компактность и простота сборки. Часто разъемы этого типа используется как разъём для подключения небольших литий-полимерных и литий-ионных аккумуляторов в различных устройствах. Это своего рода отраслевой стандарт для маломощных батарей. Преимущества: - компактность: малые габариты в сравнение с другими разъемами. - надёжность: более безопасное и надежное соединение, чем у простых DuPont-коннекторов, меньше риск разъединения от вибрации. - поляризация: у коннектора есть "ключ", поэтому запитать его неправильно невозможно, что защищает от повреждения оборудования. - готовность: продаются уже в виде готовых сборок (кабель-разъём), что удобно для монтажа.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

2026100 шт9900 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарSH 1,25mm 5pin 100mm FRUICHIАрт. RU 130301 10,92 ₽900 шт по каталогу	Параметрический вариантRUICHISH 1,25mm 6pin 100mm FАрт. RU 130309 12,54 ₽900 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHISH 1,25mm 5pin 100mm MАрт. RU 130306 8,94 ₽2 200 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантRUICHISH 1,25mm 4pin 100mm FАрт. RU 130302 8,34 ₽300 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантRUICHISH 1,25mm 3pin 100mm FАрт. RU 130303 6,62 ₽400 шт по каталогу Совпадает 3 из 5 сравнимых параметров
Тип разъёма	micro JST - гнездо	micro JST - гнездоСовпадает	micro JST - вилкаОтличается	micro JST - гнездоСовпадает	micro JST - гнездоСовпадает
Количество контактов	5	6Отличается	5Совпадает	4Отличается	3Отличается
Ответная часть	SH 1,25mm 5pin 100mm M	SH 1,25mm 5pin 100mm MСовпадает	SH 1,25mm 5pin 100mm FОтличается	SH 1,25mm 4pin 100mm MОтличается	SH 1,25mm 3pin 100mm MОтличается
Длина провода	100 мм	100 ммСовпадает	100 ммСовпадает	100 ммСовпадает	100 ммСовпадает
Диаметр (сечение) проводника	0,09 мм2 (28AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,0 мм	0,09 мм2 (28AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,0 ммСовпадает	0,09 мм2 (28AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,0 ммСовпадает	0,09 мм2 (28AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,0 ммСовпадает	0,09 мм2 (28AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,0 ммСовпадает

Параметрический вариантRUICHISH 1,25mm 6pin 100mm FАрт. RU 130309
12,54 ₽900 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Тип разъёма
Текущийmicro JST - гнездоАналогmicro JST - гнездоСовпадает
Количество контактов
Текущий5Аналог6Отличается
Ответная часть
ТекущийSH 1,25mm 5pin 100mm MАналогSH 1,25mm 5pin 100mm MСовпадает
Длина провода
Текущий100 ммАналог100 ммСовпадает
Диаметр (сечение) проводника
Текущий0,09 мм2 (28AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,0 ммАналог0,09 мм2 (28AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,0 ммСовпадает
Открыть товар
Параметрический вариантRUICHISH 1,25mm 5pin 100mm MАрт. RU 130306
8,94 ₽2 200 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Тип разъёма
Текущийmicro JST - гнездоАналогmicro JST - вилкаОтличается
Количество контактов
Текущий5Аналог5Совпадает
Ответная часть
ТекущийSH 1,25mm 5pin 100mm MАналогSH 1,25mm 5pin 100mm FОтличается
Длина провода
Текущий100 ммАналог100 ммСовпадает
Диаметр (сечение) проводника
Текущий0,09 мм2 (28AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,0 ммАналог0,09 мм2 (28AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,0 ммСовпадает
Открыть товар
Параметрический вариантRUICHISH 1,25mm 4pin 100mm FАрт. RU 130302
8,34 ₽300 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Тип разъёма
Текущийmicro JST - гнездоАналогmicro JST - гнездоСовпадает
Количество контактов
Текущий5Аналог4Отличается
Ответная часть
ТекущийSH 1,25mm 5pin 100mm MАналогSH 1,25mm 4pin 100mm MОтличается
Длина провода
Текущий100 ммАналог100 ммСовпадает
Диаметр (сечение) проводника
Текущий0,09 мм2 (28AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,0 ммАналог0,09 мм2 (28AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,0 ммСовпадает
Открыть товар
Параметрический вариантRUICHISH 1,25mm 3pin 100mm FАрт. RU 130303
6,62 ₽400 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Тип разъёма
Текущийmicro JST - гнездоАналогmicro JST - гнездоСовпадает
Количество контактов
Текущий5Аналог3Отличается
Ответная часть
ТекущийSH 1,25mm 5pin 100mm MАналогSH 1,25mm 3pin 100mm MОтличается
Длина провода
Текущий100 ммАналог100 ммСовпадает
Диаметр (сечение) проводника
Текущий0,09 мм2 (28AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,0 ммАналог0,09 мм2 (28AWG), изоляция - ПВХ 0,5 мм; dmax= Ф1,0 ммСовпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
