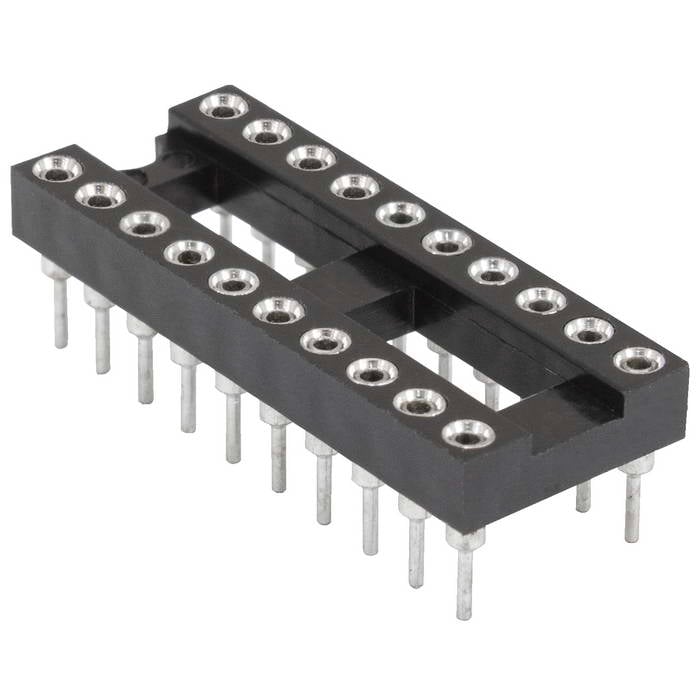

Панелька для микросхем RUICHI SCSM-20 TRS-20

MPN: SCSM-20 TRS-20
Бренд: Ruichi
Артикул RU: 55162
Каталог обновлён: 26.07.2026

Источник / остаток: Каталог RU Electronics · 1 512 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 48 шт в упаковке
Date code / партия: Год / маркировка: 2025
Документация: Datasheet: 1

1 512 шт в наличии18,04 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

PDF · Datasheet

Datasheet SCSM-20 TRS-20

Технические параметры, размеры и рекомендации производителя

Скачать

IMAGE · Схема

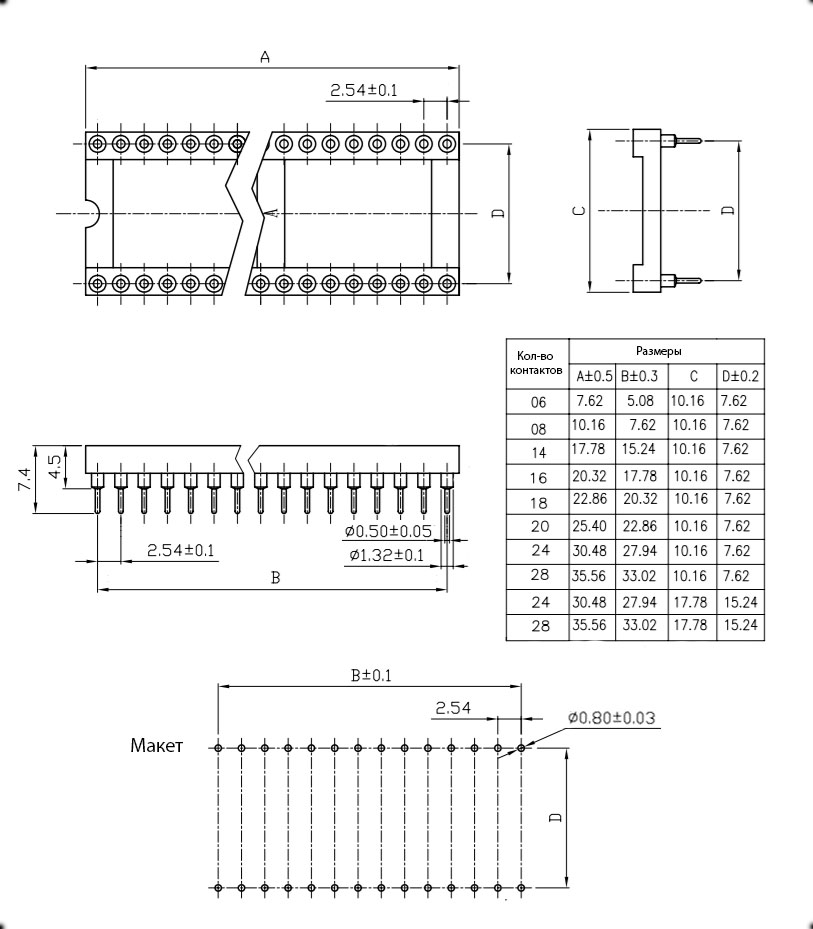

Схема SCSM-20 TRS-20

Габаритный чертёж и расположение контактов

Скачать

Характеристики

11 параметров из источника

Вес брутто: 2.31
Транспортная упаковка: размер/кол-во: 65.5*26*23/3000
Высота: 7,4 (корпус - 4,5) мм
Ширина: 10,16 мм
Глубина: 25,40 мм
Контактное сопротивление, не более: 20 мОм
Сопротивление изоляции, не менее: 1000 МОм
Диэлектрическая прочность: 500 (50 Гц, 1 мин.) В
Диапазон рабочих температур: 0...+85 °С
Количество контактов: 20 (2 x 10) с шагом 2,54 мм
Материал корпуса: PBT (UL 94 V-0)

Описание

Панельки для микросхем, используются для упрощения монтажа и их обслуживания. Представляют собой небольшие разъёмы, имеющие обычные или штыревые (цанговые) контакты, типа «мама». Для каждого типа микросхем выпускаются определенные виды панелек, разработанные под конкретный тип корпуса микросхемы.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

202548 шт311 488 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарSCSM-20 TRS-20RUICHIАрт. RU 55162 18,04 ₽1 512 шт по каталогу	Параметрический вариантRUICHISCSM-28 TRS-28Арт. RU 55164 29,28 ₽2 618 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHISCSM-18 TRS-18Арт. RU 55161 17,35 ₽494 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHISCSM-08 TRS-08Арт. RU 55158 9,17 ₽3 480 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHISCSM-14 TRS-14Арт. RU 55159 15,31 ₽5 780 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров
Количество контактов	20 (2 x 10) с шагом 2,54 мм	28 (2 x 14) с шагом 2,54 ммОтличается	18 (2 x 9) с шагом 2,54 ммОтличается	8 (2 x 4) ммОтличается	14 (2 x 7) с шагом 2,54 ммОтличается
Материал корпуса	PBT (UL 94 V-0)	PBT (UL 94 V-0)Совпадает	PBT (UL 94 V-0)Совпадает	PBT (UL 94 V-0)Совпадает	PBT (UL 94 V-0)Совпадает
Контактное сопротивление, не более	20 мОм	20 мОмСовпадает	20 мОмСовпадает	20 мОмСовпадает	20 мОмСовпадает
Сопротивление изоляции, не менее	1000 МОм	1000 МОмСовпадает	1000 МОмСовпадает	1000 МОмСовпадает	1000 МОмСовпадает
Высота	7,4 (корпус - 4,5) мм	7,4 (корпус - 4,5) ммСовпадает	7,4 (корпус - 4,5) ммСовпадает	7,4 (корпус - 4,5) ммСовпадает	7,4 (корпус - 4,5) ммСовпадает

Параметрический вариантRUICHISCSM-28 TRS-28Арт. RU 55164
29,28 ₽2 618 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Количество контактов
Текущий20 (2 x 10) с шагом 2,54 ммАналог28 (2 x 14) с шагом 2,54 ммОтличается
Материал корпуса
ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
Контактное сопротивление, не более
Текущий20 мОмАналог20 мОмСовпадает
Сопротивление изоляции, не менее
Текущий1000 МОмАналог1000 МОмСовпадает
Высота
Текущий7,4 (корпус - 4,5) ммАналог7,4 (корпус - 4,5) ммСовпадает
Открыть товар
Параметрический вариантRUICHISCSM-18 TRS-18Арт. RU 55161
17,35 ₽494 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Количество контактов
Текущий20 (2 x 10) с шагом 2,54 ммАналог18 (2 x 9) с шагом 2,54 ммОтличается
Материал корпуса
ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
Контактное сопротивление, не более
Текущий20 мОмАналог20 мОмСовпадает
Сопротивление изоляции, не менее
Текущий1000 МОмАналог1000 МОмСовпадает
Высота
Текущий7,4 (корпус - 4,5) ммАналог7,4 (корпус - 4,5) ммСовпадает
Открыть товар
Параметрический вариантRUICHISCSM-08 TRS-08Арт. RU 55158
9,17 ₽3 480 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Количество контактов
Текущий20 (2 x 10) с шагом 2,54 ммАналог8 (2 x 4) ммОтличается
Материал корпуса
ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
Контактное сопротивление, не более
Текущий20 мОмАналог20 мОмСовпадает
Сопротивление изоляции, не менее
Текущий1000 МОмАналог1000 МОмСовпадает
Высота
Текущий7,4 (корпус - 4,5) ммАналог7,4 (корпус - 4,5) ммСовпадает
Открыть товар
Параметрический вариантRUICHISCSM-14 TRS-14Арт. RU 55159
15,31 ₽5 780 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
Количество контактов
Текущий20 (2 x 10) с шагом 2,54 ммАналог14 (2 x 7) с шагом 2,54 ммОтличается
Материал корпуса
ТекущийPBT (UL 94 V-0)АналогPBT (UL 94 V-0)Совпадает
Контактное сопротивление, не более
Текущий20 мОмАналог20 мОмСовпадает
Сопротивление изоляции, не менее
Текущий1000 МОмАналог1000 МОмСовпадает
Высота
Текущий7,4 (корпус - 4,5) ммАналог7,4 (корпус - 4,5) ммСовпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
