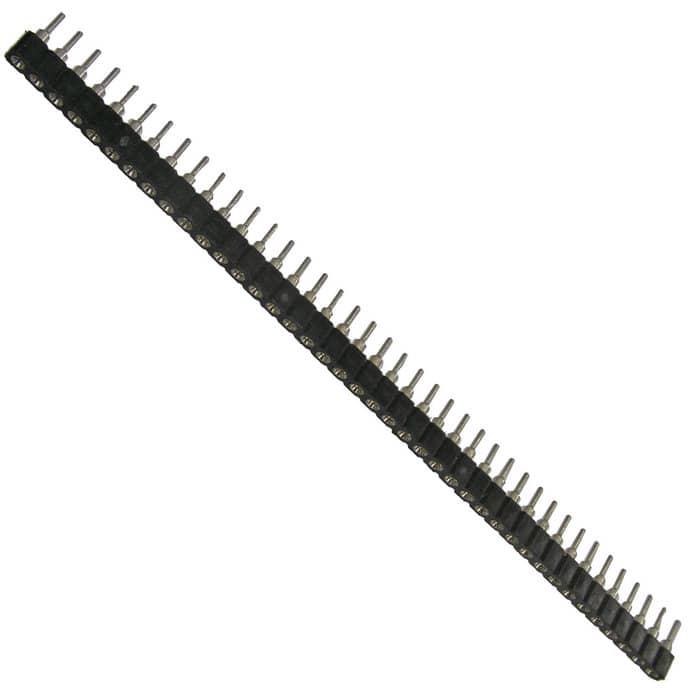

Панелька для микросхем RUICHI SCSL-40 PSLM

40 гнёзд

MPN
SCSL-40 PSLM 1x40цанг гнёзда
Бренд
Ruichi
Артикул RU
58338

Основные параметры

Высота
7,43 мм
Ширина
(B) 101,6 мм
Глубина
2,5 мм
Особенности
3 А
Шаг
2,54 мм
Контактное сопротивление, не более
20 мОм
Все характеристики
Документация
1 900 шт в наличии29,39 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Контактное сопротивление, не более
20 мОм
Сопротивление изоляции, не менее
1000 МОм
Диэлектрическая прочность
1000 (50 Гц, 1 мин.) В

Монтаж и корпус

Высота
7,43 мм
Ширина
(B) 101,6 мм
Глубина
2,5 мм
Количество контактов
40 в один ряд с шагом 2,54 мм
Материал корпуса
PBT

Условия эксплуатации

Диапазон рабочих температур
-40...+105 °С

Упаковка и вес

Вес брутто
2.73
Транспортная упаковка: размер/кол-во
42*28*18.5/5000

Другие параметры

Особенности
3 А
Шаг
2,54 мм
Тип
микросхемная панель для плат серии SCSL

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet SCSL-40 PSLM 1x40цанг гнёзда

Технические параметры, размеры и рекомендации производителя

Скачать

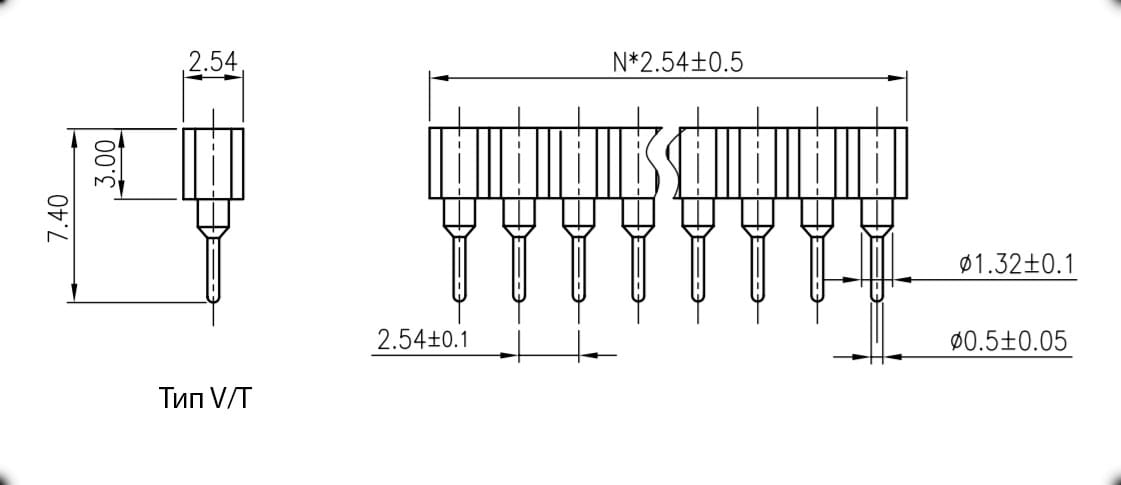

Миниатюра: Схема SCSL-40 PSLM 1x40цанг гнёзда
IMAGE · Схема

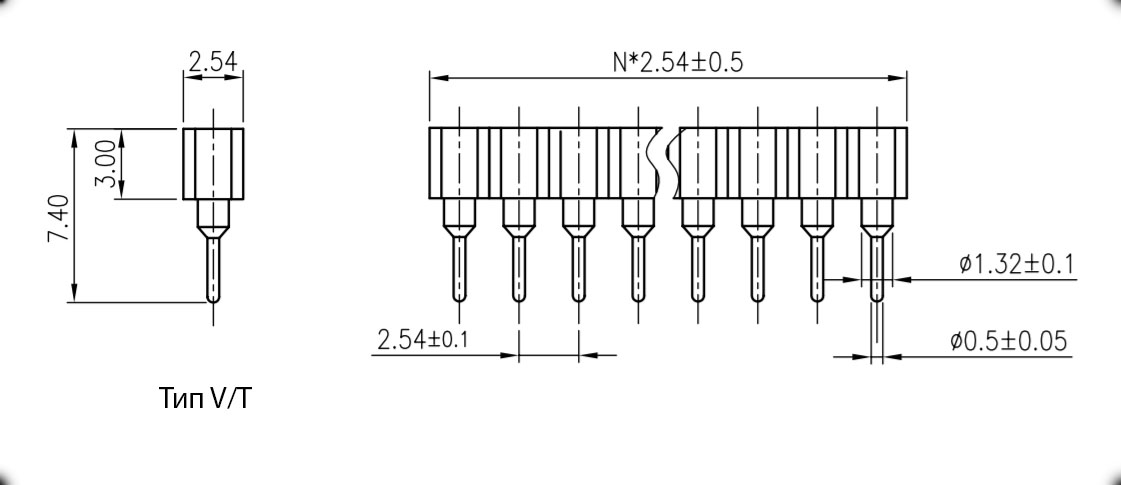

Схема SCSL-40 PSLM 1x40цанг гнёзда

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 1 900 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
50 / 100 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Панельки для микросхем, используются для упрощения монтажа и их обслуживания. Представляют собой небольшие разъёмы, имеющие обычные или штыревые (цанговые) контакты, типа «мама». Для каждого типа микросхем выпускаются определенные виды панелек, разработанные под конкретный тип корпуса микросхемы.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2026100 шт191 900 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSCSL-40 PSLM 1x40цанг гнёздаRUICHIАрт. RU 58338
29,39 ₽1 900 шт по каталогу
Параметрический вариантRUICHISCSL-30Арт. RU 63292
37,92 ₽440 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISCSL-35Арт. RU 63294
20,34 ₽1 200 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISCSL-20Арт. RU 63290
14,58 ₽4 856 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISCSL-10Арт. RU 63288
7,54 ₽1 300 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Количество контактов40 в один ряд с шагом 2,54 мм30 в один ряд с шагом 2,54 ммОтличается35 в один ряд с шагом 2,54 ммОтличается20 в один ряд с шагом 2,54 ммОтличается10 в один ряд с шагом 2,54 ммОтличается
Материал корпусаPBTPBTСовпадаетPBTСовпадаетPBTСовпадаетPBTСовпадает
Контактное сопротивление, не более20 мОм20 мОмСовпадает20 мОмСовпадает20 мОмСовпадает20 мОмСовпадает
Сопротивление изоляции, не менее1000 МОм1000 МОмСовпадает1000 МОмСовпадает1000 МОмСовпадает1000 (при Uисп.dc=500 В) МОмОтличается
Высота7,43 мм7,43 ммСовпадает7,43 ммСовпадает7,43 ммСовпадает7,43 ммСовпадает
