Твердотельное реле RUICHI SCR-F-25LA-H

Товар подлежит обязательной маркировке
MPN
SCR-F-25LA-H
Бренд
Ruichi
Артикул RU
117782

Основные параметры

Режим управления
фазовое управление
Предохранитель
10x38 мм 10 А
Относительная влажность, %
35...85
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500В)
Диэлектрическая прочность, В
2500 (50 Гц / 1 мин.)
Температура окружающей среды при эксплуатации, °C
-40...+80
Все характеристики
Документация
20 шт в наличии670,63 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500В)
Диэлектрическая прочность, В
2500 (50 Гц / 1 мин.)
Ток нагрузки, А
16
Напряжение нагрузки, В
~250...480
Ток управления, мА, не более
4-20
Ток утечки, мА
не более 0,5%

Монтаж и корпус

Материал корпуса
ABS UL94-V0
Глубина, мм
62
Высота, мм
35

Условия эксплуатации

Относительная влажность, %
35...85
Температура окружающей среды при эксплуатации, °C
-40...+80

Упаковка и вес

Транспортная упаковка: размер/кол-во
38*22*38/50
Вес брутто
116.20

Другие параметры

Режим управления
фазовое управление
Предохранитель
10x38 мм 10 А
Время переключения, мс, не более
1,0
Тип
Реле твердотельное однофазное линейное серии SCR с предохранителем

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

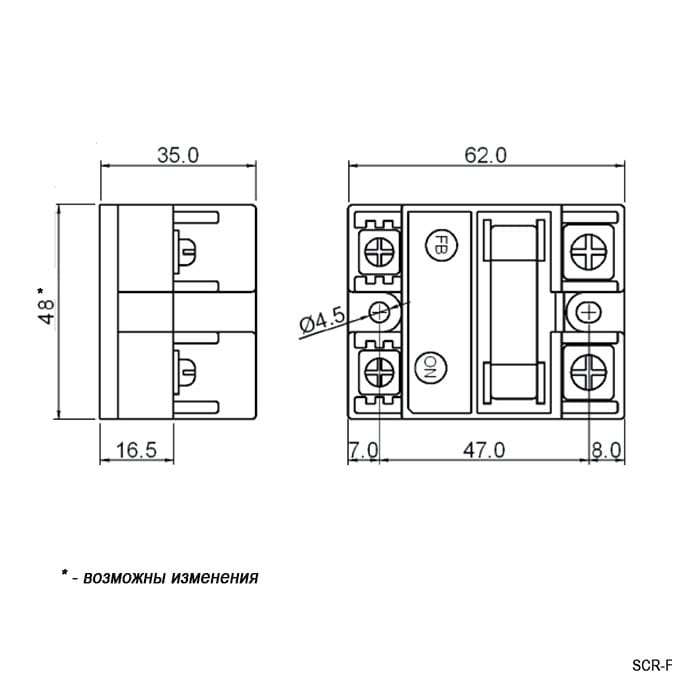

Миниатюра: Схема SCR-F-25LA-H
IMAGE · Схема

Схема SCR-F-25LA-H

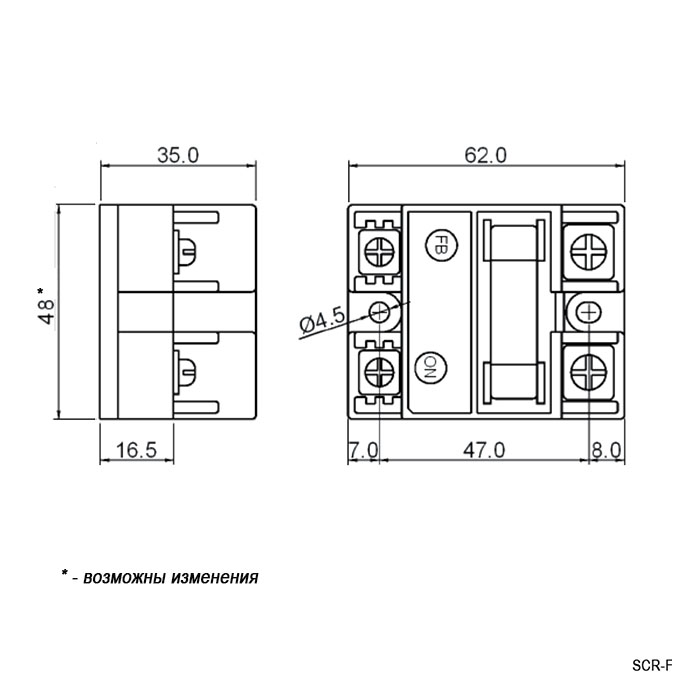

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 20 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
1 шт · только целая упаковка
Фасовка
10 шт в упаковке
Date code / партия
Год / маркировка: 2022

Описание

Твердотельное реле RUICHI SCR-F-25LA-H – электронные устройства, не имеющие механических движущихся частей, которые предназначены для включения и выключения высокомощной электрической цепи при помощи низкого напряжения, подаваемого на клеммы управления.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202210 шт220 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSCR-F-25LA-HRUICHIАрт. RU 117782
670,63 ₽20 шт по каталогу
Параметрический вариантRUICHISCR-F-25LAАрт. RU 117780
670,63 ₽30 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISCR-F-10LA-HАрт. RU 117785
673,40 ₽50 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISCR-F-40LA-HАрт. RU 117781
878,75 ₽45 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISCR-F-10LAАрт. RU 117792
673,40 ₽30 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Материал корпусаABS UL94-V0ABS UL94-V0СовпадаетABS UL94-V0СовпадаетABS UL94-V0СовпадаетABS UL94-V0Совпадает
Напряжение нагрузки, В~250...480~90...250Отличается~250...480Совпадает~250...480Совпадает~90...250Отличается
Сопротивление изоляции, МОм, не менее100 (при Uисп.dc=500В)100 (при Uисп.dc=500В)Совпадает100 (при Uисп.dc=500В)Совпадает100 (при Uисп.dc=500В)Совпадает100 (при Uисп.dc=500В)Совпадает
Ток нагрузки, А1616Совпадает6Отличается25Отличается6Отличается
Ток управления, мА, не более4-204-20Совпадает4-20Совпадает4-20Совпадает4-20Совпадает
  • Параметрический вариантRUICHISCR-F-25LAАрт. RU 117780
    670,63 ₽30 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Материал корпуса
    ТекущийABS UL94-V0АналогABS UL94-V0Совпадает
    Напряжение нагрузки, В
    Текущий~250...480Аналог~90...250Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500В)Аналог100 (при Uисп.dc=500В)Совпадает
    Ток нагрузки, А
    Текущий16Аналог16Совпадает
    Ток управления, мА, не более
    Текущий4-20Аналог4-20Совпадает
    Открыть товар
  • Параметрический вариантRUICHISCR-F-10LA-HАрт. RU 117785
    673,40 ₽50 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Материал корпуса
    ТекущийABS UL94-V0АналогABS UL94-V0Совпадает
    Напряжение нагрузки, В
    Текущий~250...480Аналог~250...480Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500В)Аналог100 (при Uисп.dc=500В)Совпадает
    Ток нагрузки, А
    Текущий16Аналог6Отличается
    Ток управления, мА, не более
    Текущий4-20Аналог4-20Совпадает
    Открыть товар
  • Параметрический вариантRUICHISCR-F-40LA-HАрт. RU 117781
    878,75 ₽45 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Материал корпуса
    ТекущийABS UL94-V0АналогABS UL94-V0Совпадает
    Напряжение нагрузки, В
    Текущий~250...480Аналог~250...480Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500В)Аналог100 (при Uисп.dc=500В)Совпадает
    Ток нагрузки, А
    Текущий16Аналог25Отличается
    Ток управления, мА, не более
    Текущий4-20Аналог4-20Совпадает
    Открыть товар
  • Параметрический вариантRUICHISCR-F-10LAАрт. RU 117792
    673,40 ₽30 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Материал корпуса
    ТекущийABS UL94-V0АналогABS UL94-V0Совпадает
    Напряжение нагрузки, В
    Текущий~250...480Аналог~90...250Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500В)Аналог100 (при Uисп.dc=500В)Совпадает
    Ток нагрузки, А
    Текущий16Аналог6Отличается
    Ток управления, мА, не более
    Текущий4-20Аналог4-20Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
