Datasheet SB146 IP65 on-off 13*19mm
Технические параметры, размеры и рекомендации производителя

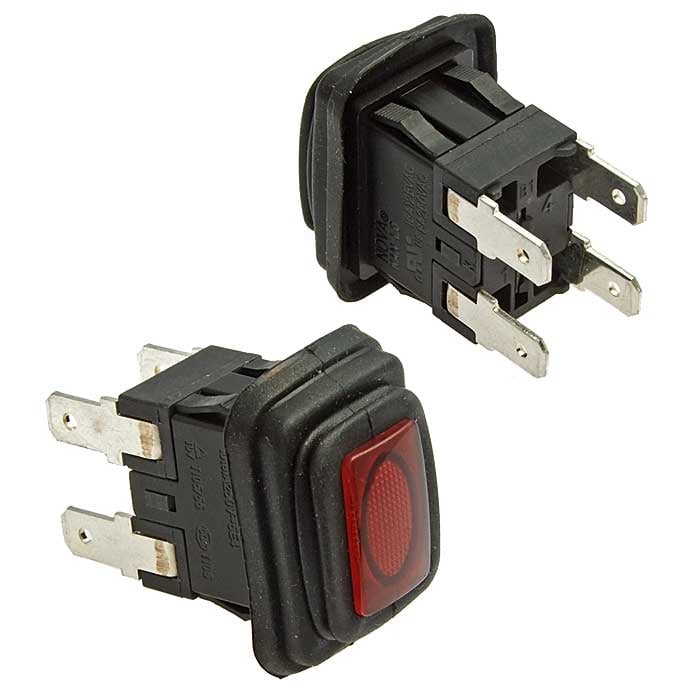

Клавишный переключатель RUICHI SB146
IP65, ON-OFF, 13x19 мм
- MPN
- SB146 IP65 on-off 13*19mm
- Бренд
- Ruichi
- Артикул RU
- 100104
Основные параметры
- Схема переключения
- ON-OFF, DPST
- Класс защиты
- IP65
- Тип переключателя
- Переключатель клавишный серии SB146
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2 / 2 (4P)
- Количество циклов коммутации (электро), не менее
- 10000
460 шт в наличии158,30 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-OFF, DPST
- Количество циклов коммутации (электро), не менее
- 10000
- Максимальный ток, А
- 16/ 8 (AC)
- Сопротивление изоляции, МОм, не менее
- 1000 (500 В, 1 мин.) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
Монтаж и корпус
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2 / 2 (4P)
- Форма клавиши
- прямоугольник, 9,9х15 мм
- Размер установочного отверстия, мм
- 13.2 х 19.2
- Тип подсветки
- нет
- Материал корпуса
- PA66
- Глубина, мм
- 34
- Ширина, мм
- 20.9 (по манжете)
- Высота, мм
- 27.1 (по манжете)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+105
- Класс защиты
- IP65
Упаковка и вес
- Вес брутто
- 8.36
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/700
Другие параметры
- Тип переключателя
- Переключатель клавишный серии SB146

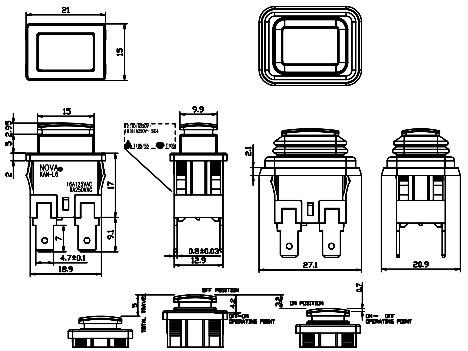

Документация и схема
Условия поставки
Обновлено 24.08.2026- Источник / остаток
- Каталог RU Electronics · 460 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 5 / 10 / 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Клавишный переключатель RUICHI SB146, IP65, ON-OFF, 13x19 мм – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20255 шт1050 шт
202510 шт110 шт
202550 шт8400 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSB146 IP65 on-off 13*19mmRUICHIАрт. RU 100104 158,30 ₽460 шт по каталогу |  67,93 ₽1 150 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  60,76 ₽360 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  78,12 ₽1 683 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  63,34 ₽490 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF, DPST | ON-OFF, SPSTОтличается | ON-OFF, SPSTОтличается | ON-OFF, DPSTСовпадает | ON-OFF, SPSTОтличается |
| Материал корпуса | PA66 | PA66Совпадает | PA66Совпадает | PA66Совпадает | PA66Совпадает |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 12 (DC)Отличается |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 30Отличается | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 1000 (500 В, 1 мин.) МОм | 1000 (500 В, 1 мин.) МОмСовпадает | 1000 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмОтличается | 1000 (500 В, 1 мин.) МОмСовпадает |
- 67,93 ₽1 150 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, DPSTАналогON-OFF, SPSTОтличается
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (500 В, 1 мин.) МОмАналог1000 (500 В, 1 мин.) МОмСовпадает
- 60,76 ₽360 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, DPSTАналогON-OFF, SPSTОтличается
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (500 В, 1 мин.) МОмАналог1000 (500 В, 1 мин.) МОмСовпадает
- 78,12 ₽1 683 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, DPSTАналогON-OFF, DPSTСовпадает
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог30Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмОтличается
- 63,34 ₽490 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, DPSTАналогON-OFF, SPSTОтличается
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог12 (DC)Отличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (500 В, 1 мин.) МОмАналог1000 (500 В, 1 мин.) МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
