Datasheet SB090 IP65 on-off-(on) 22x30mm
Технические параметры, размеры и рекомендации производителя

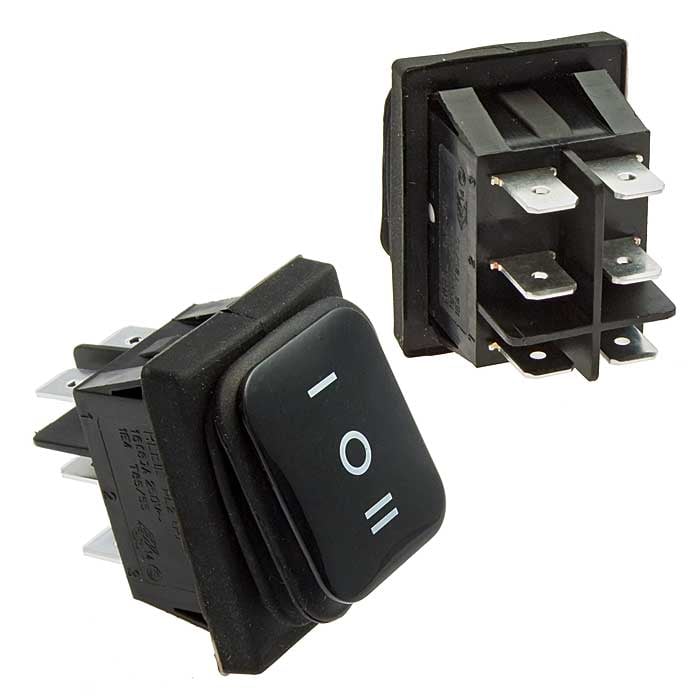

Клавишный переключатель RUICHI SB090
IP65, ON-OFF-(ON), 22x30 мм
- MPN
- SB090 IP65 on-off-(on) 22x30mm
- Бренд
- Ruichi
- Артикул RU
- 100081
Основные параметры
- Схема переключения
- (ON)-OFF-ON, DPDT
- Класс защиты
- IP65
- Тип переключателя
- Переключатель клавишный серии SB090
- Цвет: клавиша/ корпус
- черный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3 / 3 (6P)
- Количество циклов коммутации (электро), не менее
- 10000
Под заказ90,18 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- (ON)-OFF-ON, DPDT
- Количество циклов коммутации (электро), не менее
- 10000
- Максимальный ток, А
- 16/ 10
- Сопротивление изоляции, МОм, не менее
- 100 (500 В, 1 мин.) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
Монтаж и корпус
- Цвет: клавиша/ корпус
- черный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3 / 3 (6P)
- Размер установочного отверстия, мм
- 22 x 30
- Тип подсветки
- нет
- Материал корпуса
- PA66
- Глубина, мм
- 40.6
- Ширина, мм
- 29
- Высота, мм
- 39.2 (по манжете)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+125
- Класс защиты
- IP65
Упаковка и вес
- Вес брутто
- 23.17
- Транспортная упаковка: размер/кол-во
- 52*36*23/500
Другие параметры
- Тип переключателя
- Переключатель клавишный серии SB090

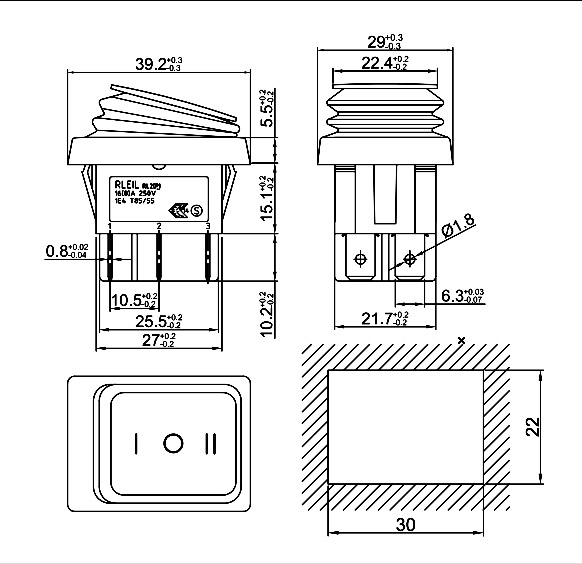

Документация и схема
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 500 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Клавишный переключатель RUICHI SB090, IP65, ON-OFF-(ON), 22x30 мм – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSB090 IP65 on-off-(on) 22x30mmRUICHIАрт. RU 100081 90,18 ₽Под заказ |  94,73 ₽450 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  78,12 ₽1 683 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  75,97 ₽1 330 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  78,82 ₽120 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | (ON)-OFF-ON, DPDT | ON-OFF-ON, DPDTОтличается | ON-OFF, DPSTОтличается | ON-OFF, DPSTОтличается | OFF-(ON), DPSTОтличается |
| Материал корпуса | PA66 | PA66Совпадает | PA66Совпадает | PA66Совпадает | PA66Совпадает |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (500 В, 1 мин.) МОм | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает |
- 94,73 ₽450 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- Текущий(ON)-OFF-ON, DPDTАналогON-OFF-ON, DPDTОтличается
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- 78,12 ₽1 683 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- Текущий(ON)-OFF-ON, DPDTАналогON-OFF, DPSTОтличается
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- 75,97 ₽1 330 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- Текущий(ON)-OFF-ON, DPDTАналогON-OFF, DPSTОтличается
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- 78,82 ₽120 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- Текущий(ON)-OFF-ON, DPDTАналогOFF-(ON), DPSTОтличается
- Материал корпуса
- ТекущийPA66АналогPA66Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
