Datasheet SAC-01 RED ASW-07D R-LED
Технические параметры, размеры и рекомендации производителя

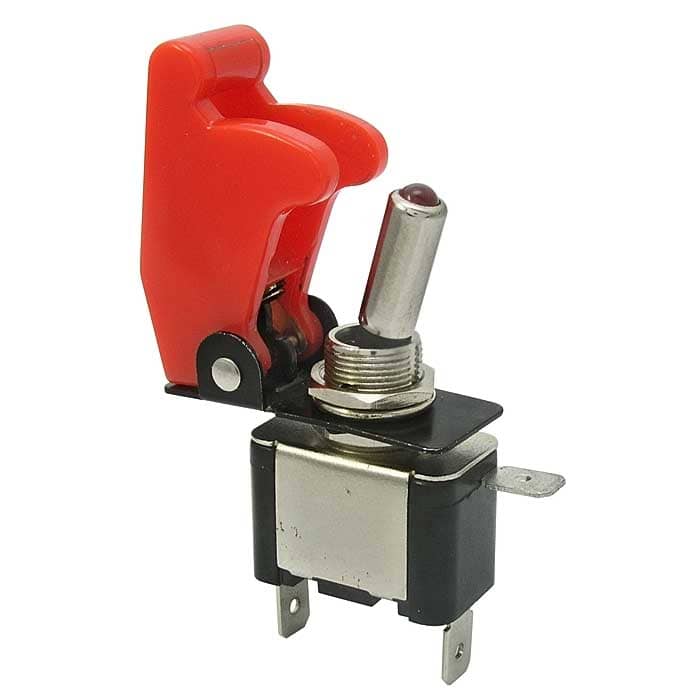

SAC-01 RED ASW-07D R-LED
Тумблер двухпозиционный однополюсный RUICHI ASW-07D с красным предохранительным колпачом RUICHI SAC-01, 61.7х16х28 мм. ON-OFF, SPST, 25 А, 12 В, 50 мОм, 3 контакта, под пайку, с красной LED индикацией
- MPN
- SAC-01 RED ASW-07D R-LED
- Бренд
- Ruichi
- Артикул RU
- 57079
Основные параметры
- Схема переключения
- ON-OFF, SPST
- Номинальный ток, А
- 25
- Номинальное напряжение, В
- 12 (DC)
- Тип переключателя
- Тумблер однополюсный серии ASW-07D с предохранительным колпачком SAC-01 (красный)
- Количество циклов коммутации (электро), не менее
- 10000
- Диаметр установочного отверстия, мм
- 12,2
270 шт в наличии182,52 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-OFF, SPST
- Количество циклов коммутации (электро), не менее
- 10000
- Сопротивление изоляции, МОм, не менее
- 500 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Номинальное напряжение, В
- 12 (DC)
- Номинальный ток, А
- 25
Монтаж и корпус
- Диаметр установочного отверстия, мм
- 12,2
- Кол-во контактов в группе/ групп (всего контактов)
- 2/ 1 + 1 подсветка (3P)
- Глубина, мм
- 61,7
- Ширина, мм
- 16
- Высота, мм
- 28 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 36.43
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/350
Другие параметры
- Тип переключателя
- Тумблер однополюсный серии ASW-07D с предохранительным колпачком SAC-01 (красный)
- Цвет
- красный цвет индикатора

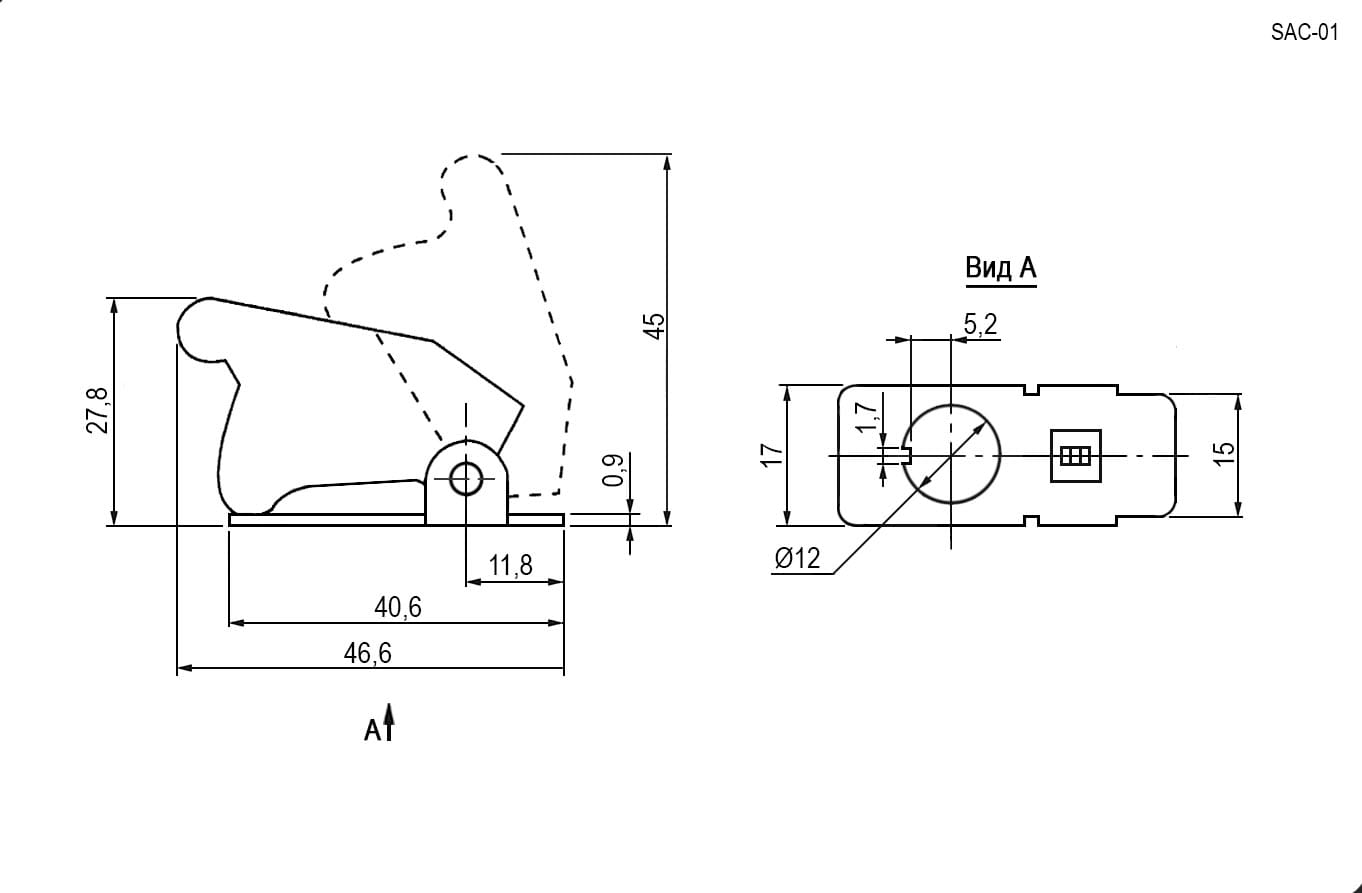

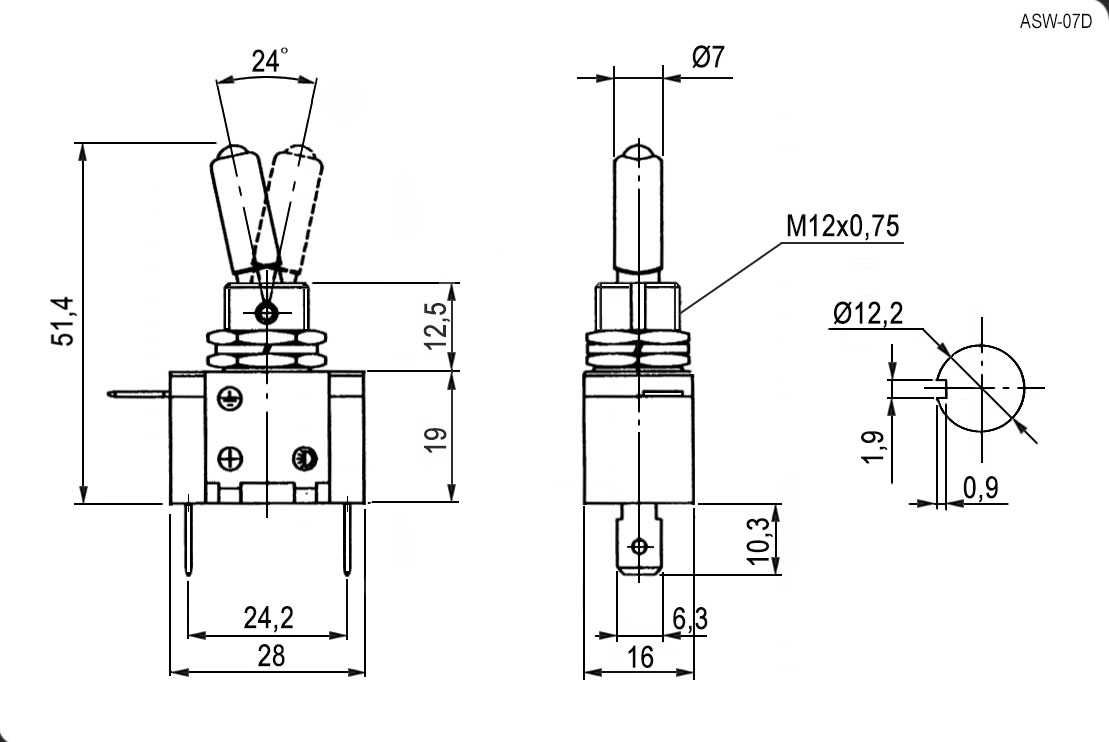

Документация и схема
Условия поставки
Обновлено 25.08.2026- Источник / остаток
- Каталог RU Electronics · 270 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Тумблер двухпозиционный однополюсный RUICHI ASW-07D с красным предохранительным колпачом RUICHI SAC-01, 61.7х16х28 мм. ON-OFF, SPST, 25 А, 12 В, 50 мОм, 3 контакта, под пайку, с красной LED индикацией - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт27270 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSAC-01 RED ASW-07D R-LEDRUICHIАрт. RU 57079 182,52 ₽270 шт по каталогу |  170,10 ₽170 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  163,80 ₽671 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  216,38 ₽325 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  136,99 ₽860 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF, SPST | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 500 (при Uисп.dc=500 В) | 500 (при Uисп.dc=500 В)Совпадает | 500 (при Uисп.dc=500 В)Совпадает | 500 (при Uисп.dc=500 В)Совпадает | 500 (при Uисп.dc=500 В)Совпадает |
| Номинальное напряжение, В | 12 (DC) | 12 (DC)Совпадает | 12 (DC)Совпадает | 12 (DC)Совпадает | 12 DCОтличается |
| Номинальный ток, А | 25 | 25Совпадает | 25Совпадает | 25Совпадает | 25Совпадает |
- 170,10 ₽170 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=500 В)Аналог500 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий12 (DC)Аналог12 (DC)Совпадает
- Номинальный ток, А
- Текущий25Аналог25Совпадает
- 163,80 ₽671 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=500 В)Аналог500 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий12 (DC)Аналог12 (DC)Совпадает
- Номинальный ток, А
- Текущий25Аналог25Совпадает
- 216,38 ₽325 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=500 В)Аналог500 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий12 (DC)Аналог12 (DC)Совпадает
- Номинальный ток, А
- Текущий25Аналог25Совпадает
- 136,99 ₽860 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=500 В)Аналог500 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий12 (DC)Аналог12 DCОтличается
- Номинальный ток, А
- Текущий25Аналог25Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
