S2J (ES2J) Jingdao выпрямительный диод

600 В, 2 А, DO-214AA (SMB)

MPN
S2J
Бренд
Jingdao
Артикул RU
122614

Основные параметры

Схема включения диодов
Одиночный
Максимальное обратное напряжение (Vrrm), В
600
Максимальный прямой ток, А
2
Прямое падение напряжения (Vf), В
1,68
Ток утечки, мкА
5
Ударный прямой ток, А
60
Все характеристики
Документация
29 000 шт в наличии1,24 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
600
Максимальный прямой ток, А
2
Прямое падение напряжения (Vf), В
1,68
Ток утечки, мкА
5
Ударный прямой ток, А
60
Емкость, пФ
40

Монтаж и корпус

Корпус
DO-214AA (SMB)
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Диапазон рабочих температур
-55...+150 °С

Упаковка и вес

Вес брутто
0.24
Упаковка
3000

Другие параметры

Схема включения диодов
Одиночный
Время обратного восстановления (trr), нс
35

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet S2J

Технические параметры, размеры и рекомендации производителя

Скачать

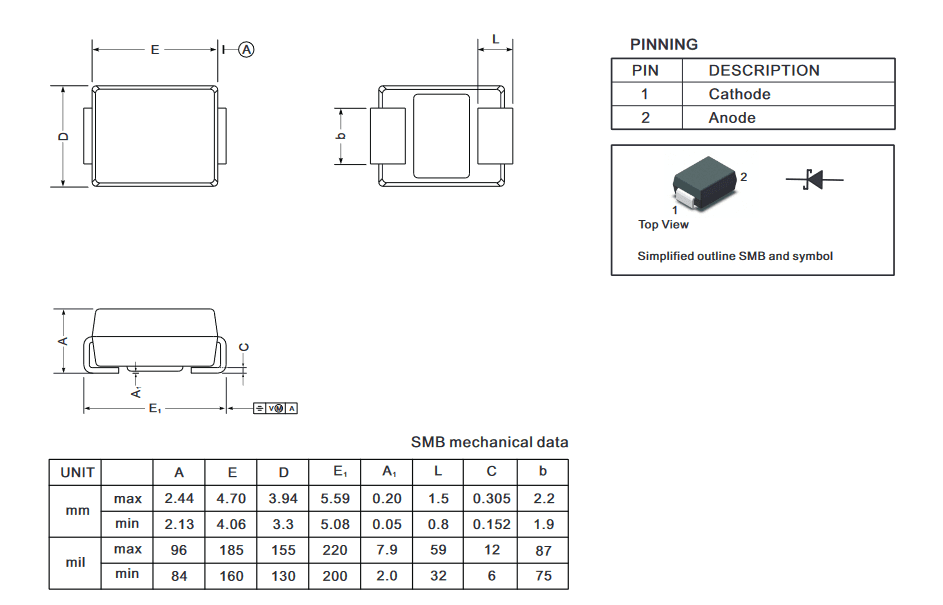

Миниатюра: Схема S2J
IMAGE · Схема

Схема S2J

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 29 000 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
500 / 3 000 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

S2J (ES2J) выпрямительный диод для поверхностного монтажа в корпусе DO-214AA (SMB). Максимальное обратное напряжение (Vrrm) 600 В, максимальный прямой ток (Ifav) 2 А. Прямое падение напряжения (Vf) 1.68 В. Время обратного восстановления (trr) 35 нс.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024500 шт42 000 шт
20243 000 шт927 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарS2JJingdaoАрт. RU 122614
1,24 ₽29 000 шт по каталогу
Параметрический вариантElecsuperS2MАрт. RU 119297
0,95 ₽39 000 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантON SemiconductorMURS120T3GАрт. RU 127266
8,70 ₽12 900 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантMICRL205Арт. RU 80799
1,18 ₽4 000 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантVISHAYBYG20J-E3/TRАрт. RU 121120
9,78 ₽300 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

КорпусDO-214AA (SMB)DO-214AA (SMB)СовпадаетDO-214AA (SMB)СовпадаетDO-15ОтличаетсяDO-214AC (SMA)Отличается
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетсквозной (THT)Отличаетсяповерхностный (SMT)Совпадает
Схема включения диодовОдиночныйОдиночныйСовпадает—Нет данныхОдиночныйСовпадает—Нет данных
Максимальное обратное напряжение (Vrrm), В6001000Отличается200Отличается600Совпадает600Совпадает
Максимальный прямой ток, А22Совпадает2Совпадает2Совпадает1,5Отличается
  • Параметрический вариантElecsuperS2MАрт. RU 119297
    0,95 ₽39 000 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Корпус
    ТекущийDO-214AA (SMB)АналогDO-214AA (SMB)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Схема включения диодов
    ТекущийОдиночныйАналогОдиночныйСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий600Аналог1000Отличается
    Максимальный прямой ток, А
    Текущий2Аналог2Совпадает
    Открыть товар
  • Параметрический вариантON SemiconductorMURS120T3GАрт. RU 127266
    8,70 ₽12 900 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Корпус
    ТекущийDO-214AA (SMB)АналогDO-214AA (SMB)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Схема включения диодов
    ТекущийОдиночныйАналог—Нет данных
    Максимальное обратное напряжение (Vrrm), В
    Текущий600Аналог200Отличается
    Максимальный прямой ток, А
    Текущий2Аналог2Совпадает
    Открыть товар
  • Параметрический вариантMICRL205Арт. RU 80799
    1,18 ₽4 000 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Корпус
    ТекущийDO-214AA (SMB)АналогDO-15Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогсквозной (THT)Отличается
    Схема включения диодов
    ТекущийОдиночныйАналогОдиночныйСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий600Аналог600Совпадает
    Максимальный прямой ток, А
    Текущий2Аналог2Совпадает
    Открыть товар
  • Параметрический вариантVISHAYBYG20J-E3/TRАрт. RU 121120
    9,78 ₽300 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Корпус
    ТекущийDO-214AA (SMB)АналогDO-214AC (SMA)Отличается
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Схема включения диодов
    ТекущийОдиночныйАналог—Нет данных
    Максимальное обратное напряжение (Vrrm), В
    Текущий600Аналог600Совпадает
    Максимальный прямой ток, А
    Текущий2Аналог1,5Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
