Datasheet RX24 50W 5% 12R
Технические параметры, размеры и рекомендации производителя

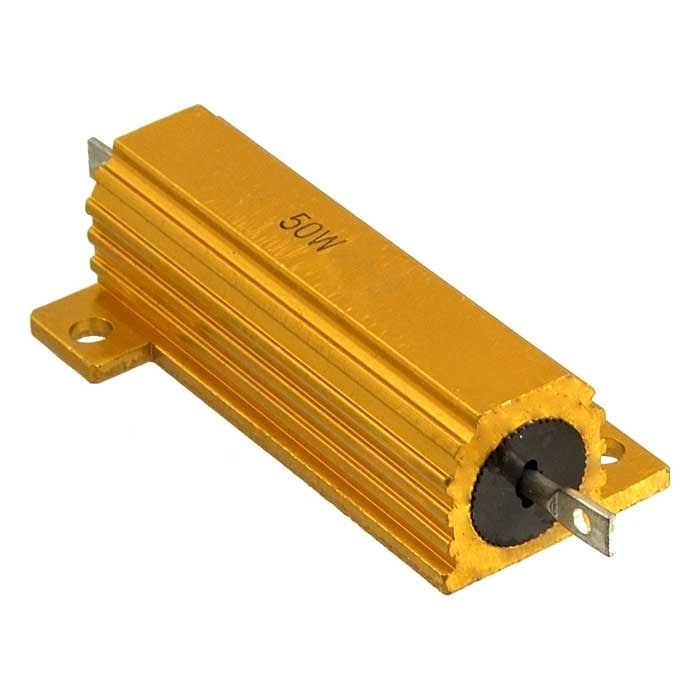

Мощный постоянный резистор RUICHI RX24 50W 5% 12R
алюминиевый корпус
- MPN
- RX24 50W 5% 12R
- Бренд
- Ruichi
- Артикул RU
- 94146
Основные параметры

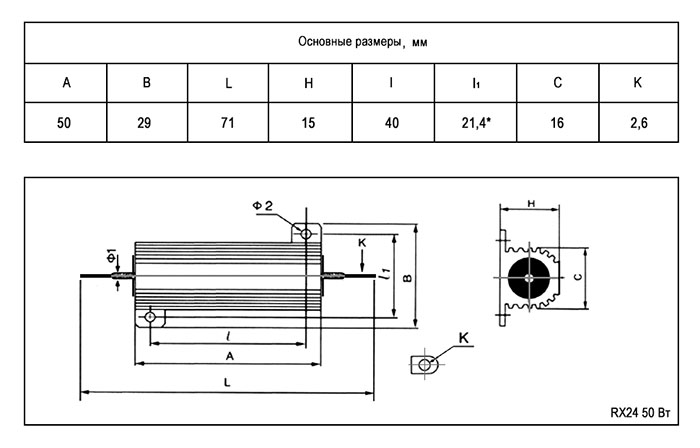

- Высота
- (H) - 15* (* - возможны незначительные изменения) мм
- Ширина
- (B) - 29*; (C) - 16* мм
- Глубина
- (L) - 71*; (A) - 50* мм
- Мощность
- 50 Вт
- Сопротивление
- 12 Ом
- Тип клемм
- под пайку
50 шт в наличии77,06 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Мощность
- 50 Вт
- Сопротивление
- 12 Ом
Монтаж и корпус
- Высота
- (H) - 15* (* - возможны незначительные изменения) мм
- Ширина
- (B) - 29*; (C) - 16* мм
- Глубина
- (L) - 71*; (A) - 50* мм
- Способ монтажа
- на шасси (корпус); Ф2 - 2 отв.
Условия эксплуатации
- Диапазон рабочих температур
- -55...+155 (275 макс.) °С
Упаковка и вес
- Вес брутто
- 26.55
- Транспортная упаковка: размер/кол-во
- 48*32*22.5/1000
Другие параметры
- Тип клемм
- под пайку
- Предел допускаемой погрешности
- 5 %
- Тип
- Резистор силовой мощный в алюминиевом корпусе серии RX24
Документация и схема
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · 50 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 5 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Мощный постоянный резистор широко применяется в цепях постоянного и переменного тока, обеспечивая ограничение силы тока и распределение напряжения, в мощных источниках питания, железнодорожном транспорте, тяговых промышленных устройствах, используются как тормозные резисторы. Он способен рассеивать высокие активные и реактивные мощности в ограниченном пространстве при относительно низкой температуре поверхности корпуса. Выделяемая мощность быстро рассеивается в виде тепла через алюминиевый корпус и отводится в радиатор.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20255 шт1050 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRX24 50W 5% 12RRUICHIАрт. RU 94146 77,06 ₽50 шт по каталогу |  77,06 ₽460 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 79,92 ₽585 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 82,28 ₽405 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 99,09 ₽420 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на шасси (корпус); Ф2 - 2 отв. | на шасси (корпус); Ф2 - 2 отв.Совпадает | на шасси (корпус); Ф2 - 2 отв.Совпадает | на шасси (корпус); Ф2 - 2 отв.Совпадает | на шасси (корпус); Ф2 - 2 отв.Совпадает |
| Сопротивление | 12 Ом | 6 ОмОтличается | 33 ОмОтличается | 27 ОмОтличается | 2,2 кОмОтличается |
| Высота | (H) - 15* (* - возможны незначительные изменения) мм | (H) - 15* (* - возможны незначительные изменения) ммСовпадает | (H) - 15* (* - возможны незначительные изменения) ммСовпадает | (H) - 15* (* - возможны незначительные изменения) ммСовпадает | (H) - 15* (* - возможны незначительные изменения) ммСовпадает |
| Глубина | (L) - 71*; (A) - 50* мм | (L) - 71*; (A) - 50* ммСовпадает | (L) - 71*; (A) - 50* ммСовпадает | (L) - 71*; (A) - 50* ммСовпадает | (L) - 71*; (A) - 50* ммСовпадает |
| Ширина | (B) - 29*; (C) - 16* мм | (B) - 29*; (C) - 16* ммСовпадает | (B) - 29*; (C) - 16* ммСовпадает | (B) - 29*; (C) - 16* ммСовпадает | (B) - 29*; (C) - 16* ммСовпадает |
- 77,06 ₽460 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна шасси (корпус); Ф2 - 2 отв.Аналогна шасси (корпус); Ф2 - 2 отв.Совпадает
- Сопротивление
- Текущий12 ОмАналог6 ОмОтличается
- Высота
- Текущий(H) - 15* (* - возможны незначительные изменения) ммАналог(H) - 15* (* - возможны незначительные изменения) ммСовпадает
- Глубина
- Текущий(L) - 71*; (A) - 50* ммАналог(L) - 71*; (A) - 50* ммСовпадает
- Ширина
- Текущий(B) - 29*; (C) - 16* ммАналог(B) - 29*; (C) - 16* ммСовпадает
- 79,92 ₽585 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна шасси (корпус); Ф2 - 2 отв.Аналогна шасси (корпус); Ф2 - 2 отв.Совпадает
- Сопротивление
- Текущий12 ОмАналог33 ОмОтличается
- Высота
- Текущий(H) - 15* (* - возможны незначительные изменения) ммАналог(H) - 15* (* - возможны незначительные изменения) ммСовпадает
- Глубина
- Текущий(L) - 71*; (A) - 50* ммАналог(L) - 71*; (A) - 50* ммСовпадает
- Ширина
- Текущий(B) - 29*; (C) - 16* ммАналог(B) - 29*; (C) - 16* ммСовпадает
- 82,28 ₽405 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна шасси (корпус); Ф2 - 2 отв.Аналогна шасси (корпус); Ф2 - 2 отв.Совпадает
- Сопротивление
- Текущий12 ОмАналог27 ОмОтличается
- Высота
- Текущий(H) - 15* (* - возможны незначительные изменения) ммАналог(H) - 15* (* - возможны незначительные изменения) ммСовпадает
- Глубина
- Текущий(L) - 71*; (A) - 50* ммАналог(L) - 71*; (A) - 50* ммСовпадает
- Ширина
- Текущий(B) - 29*; (C) - 16* ммАналог(B) - 29*; (C) - 16* ммСовпадает
- 99,09 ₽420 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна шасси (корпус); Ф2 - 2 отв.Аналогна шасси (корпус); Ф2 - 2 отв.Совпадает
- Сопротивление
- Текущий12 ОмАналог2,2 кОмОтличается
- Высота
- Текущий(H) - 15* (* - возможны незначительные изменения) ммАналог(H) - 15* (* - возможны незначительные изменения) ммСовпадает
- Глубина
- Текущий(L) - 71*; (A) - 50* ммАналог(L) - 71*; (A) - 50* ммСовпадает
- Ширина
- Текущий(B) - 29*; (C) - 16* ммАналог(B) - 29*; (C) - 16* ммСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
