Мощный постоянный резистор RUICHI RX24 100W 5% 30R

алюминиевый корпус

MPN
RX24 100W 5% 30R
Бренд
Ruichi
Артикул RU
94155

Основные параметры

Высота
(H) - 25* (* - возможны незначительные изменения) мм
Ширина
(B) - 48*; (C) - 27* мм
Глубина
(L) - 86*; (A) - 67* мм
Мощность
100 Вт
Сопротивление
30 Ом
Тип клемм
резьбовое соединении М1
Все характеристики
Документация
1 шт в наличии437,83 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Мощность
100 Вт
Сопротивление
30 Ом

Монтаж и корпус

Высота
(H) - 25* (* - возможны незначительные изменения) мм
Ширина
(B) - 48*; (C) - 27* мм
Глубина
(L) - 86*; (A) - 67* мм
Способ монтажа
на шасси (корпус); Ф2 - 6 отв.

Условия эксплуатации

Диапазон рабочих температур
-55...+155 (275 макс.) °С

Упаковка и вес

Вес брутто
161.00
Транспортная упаковка: размер/кол-во
48*32*27/100

Другие параметры

Тип клемм
резьбовое соединении М1
Предел допускаемой погрешности
5 %
Тип
Резистор силовой мощный в алюминиевом корпусе серии RX24

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet RX24 100W 5% 30R

Технические параметры, размеры и рекомендации производителя

Скачать

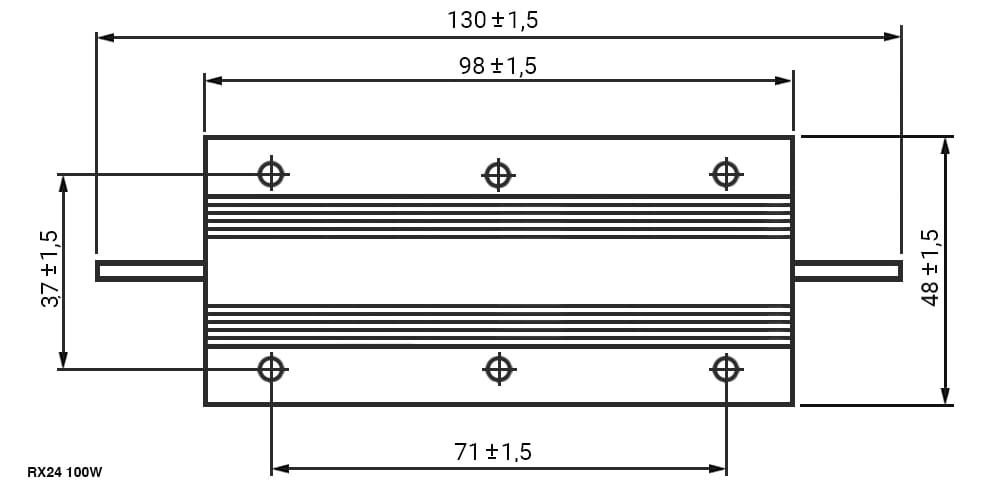

Миниатюра: Схема RX24 100W 5% 30R
IMAGE · Схема

Схема RX24 100W 5% 30R

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 05.09.2026
Источник / остаток
Каталог RU Electronics · 1 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Мощный постоянный резистор широко применяется в цепях постоянного и переменного тока, обеспечивая ограничение силы тока и распределение напряжения, в мощных источниках питания, железнодорожном транспорте, тяговых промышленных устройствах, используются как тормозные резисторы. Он способен рассеивать высокие активные и реактивные мощности в ограниченном пространстве при относительно низкой температуре поверхности корпуса. Выделяемая мощность быстро рассеивается в виде тепла через алюминиевый корпус и отводится в радиатор.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20261 шт11 шт
