Datasheet RVS1.25-4 red
Технические параметры, размеры и рекомендации производителя

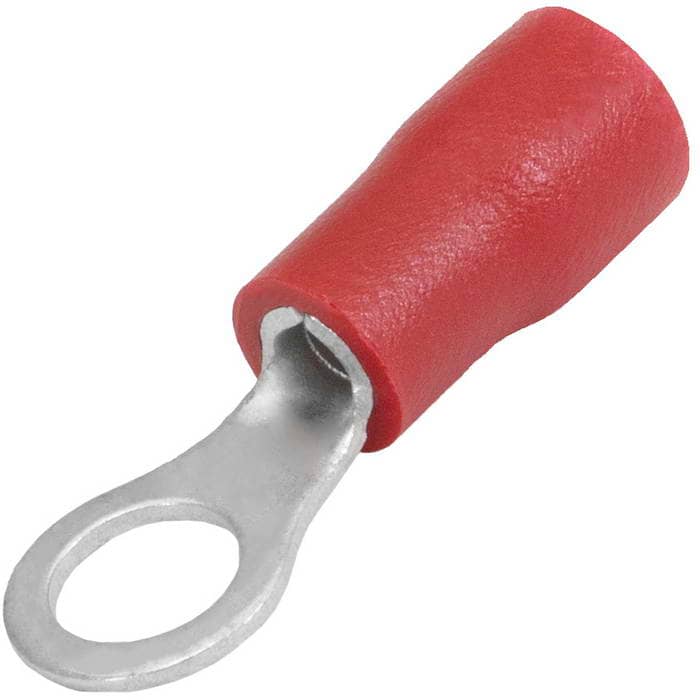

Наконечник кольцевой изолированный RUICHI RVS1.25-4
19 А, 22-16 AWG, красный, латунь луженая
Товар подлежит обязательной маркировке- MPN
- RVS1.25-4 red
- Бренд
- Ruichi
- Артикул RU
- 61176
Основные параметры
- Длина
- изолятора - 10 мм
- Глубина
- L - 20,1 мм
- Максимальный ток
- 19 А
- Толщина металла
- 0,75 мм
- Сечение провода, мм2
- 22-16 AWG; 0,5 ...1,5
- Диэлектрик
- PVC (цвет - красный)
9 000 шт в наличии1,33 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальный ток
- 19 А
- Диэлектрик
- PVC (цвет - красный)
Монтаж и корпус
- Длина
- изолятора - 10 мм
- Глубина
- L - 20,1 мм

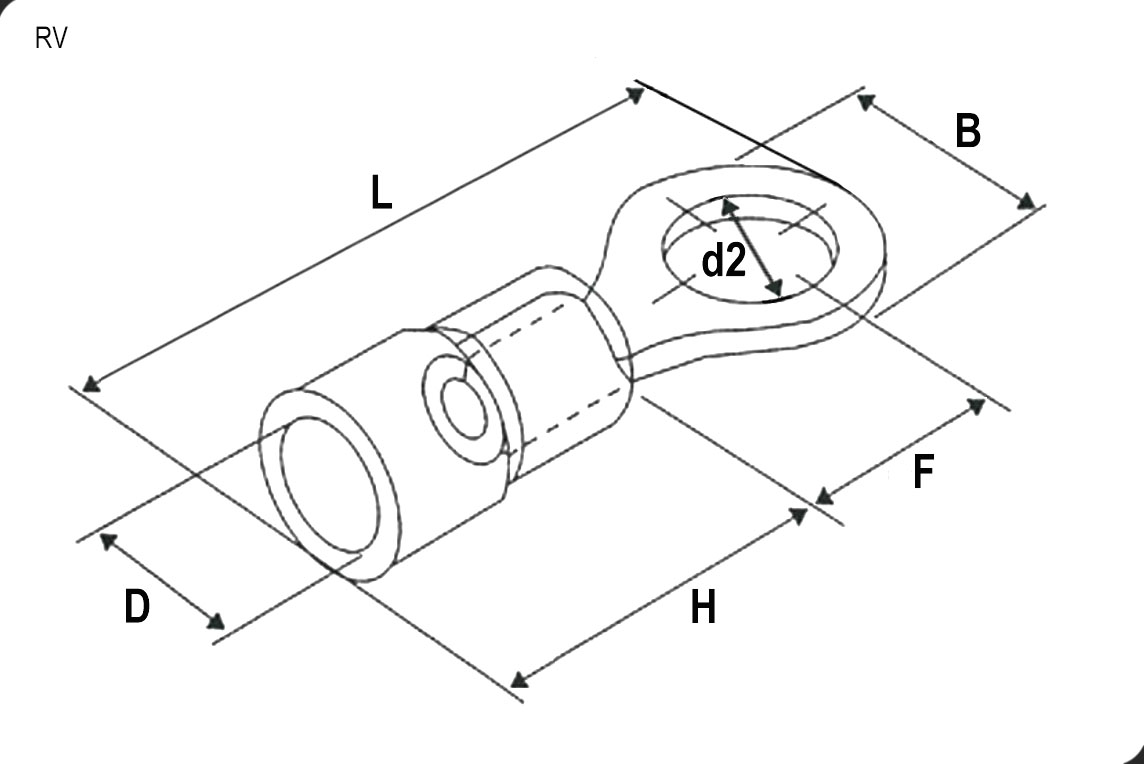

- Диаметр контакта
- внутренний d2 = 4,3 мм / внешний B = 6,6 мм
- Материал
- латунь луженая
Упаковка и вес
- Вес брутто
- 0.50
- Транспортная упаковка: размер/кол-во
- 47*34*21.5/20000
Другие параметры
- Толщина металла
- 0,75 мм
- Сечение провода, мм2
- 22-16 AWG; 0,5 ...1,5
- Тип
- клемма изолированная тип "О"
Документация и схема
Условия поставки
Обновлено 12.09.2026- Источник / остаток
- Каталог RU Electronics · 9 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 20 000 шт · только целая упаковка
- Фасовка
- 1 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Наконечник кольцевой изолированный RUICHI RVS1.25-4, 19 А, 22-16 AWG, красный, латунь луженая используется в тех случаях, когда необходимо закрепить провод в винтовом соединении. Для установки такого типа клемм под винт необходимо полностью его выкрутить, так что время установки относительно продолжительное. Клемма типа "О" представляет собой латунную или медную пластинку с отверстием, которое надевается на винт. Загнутые края пластинки образуют цилиндр, в который вставляется подключаемый провод и опрессовывается в нем специальными клещами или плоскогубцами. Клеммы кольцевые изолированные выпускаются разной ширины и имеют, соответственно, разного диаметра отверстия под винт от М3 до М10.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20251 000 шт99 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRVS1.25-4 redRUICHIАрт. RU 61176 1,33 ₽9 000 шт по каталогу |  1,50 ₽2 000 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  3,46 ₽3 930 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  7,91 ₽4 500 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  1,85 ₽31 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Максимальный ток | 19 А | 19 АСовпадает | —Нет данных | —Нет данных | 19 АСовпадает |
| Глубина | L - 20,1 мм | L - 21,5 ммОтличается | L - 19,4 ммОтличается | L ~ 27,5 ммОтличается | L - 27,5 ммОтличается |
| Диаметр контакта | внутренний d2 = 4,3 мм / внешний B = 6,6 мм | внутренний d2 = 4,3 мм / внешний B = 8,0 ммОтличается | —Нет данных | внутренний (d)* = 4,3 мм / внешний (W) = 6,6 ммОтличается | внутренний d2 = 6,4 мм / внешний B = 11,6 ммОтличается |
| Сечение провода, мм2 | 22-16 AWG; 0,5 ...1,5 | 22-16 AWG; 0,5 ...1,5Совпадает | —Нет данных | 22-18 AWG; 0,5 ...1,5Отличается | 22-16 AWG; 0,5 ...1,5Совпадает |
| Длина | изолятора - 10 мм | изолятора - 10 ммСовпадает | —Нет данных | —Нет данных | изолятора - 10 ммСовпадает |
- 1,50 ₽2 000 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Максимальный ток
- Текущий19 ААналог19 АСовпадает
- Глубина
- ТекущийL - 20,1 ммАналогL - 21,5 ммОтличается
- Диаметр контакта
- Текущийвнутренний d2 = 4,3 мм / внешний B = 6,6 ммАналогвнутренний d2 = 4,3 мм / внешний B = 8,0 ммОтличается
- Сечение провода, мм2
- Текущий22-16 AWG; 0,5 ...1,5Аналог22-16 AWG; 0,5 ...1,5Совпадает
- Длина
- Текущийизолятора - 10 ммАналогизолятора - 10 ммСовпадает
- 3,46 ₽3 930 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Максимальный ток
- Текущий19 ААналог—Нет данных
- Глубина
- ТекущийL - 20,1 ммАналогL - 19,4 ммОтличается
- Диаметр контакта
- Текущийвнутренний d2 = 4,3 мм / внешний B = 6,6 ммАналог—Нет данных
- Сечение провода, мм2
- Текущий22-16 AWG; 0,5 ...1,5Аналог—Нет данных
- Длина
- Текущийизолятора - 10 ммАналог—Нет данных
- 7,91 ₽4 500 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Максимальный ток
- Текущий19 ААналог—Нет данных
- Глубина
- ТекущийL - 20,1 ммАналогL ~ 27,5 ммОтличается
- Диаметр контакта
- Текущийвнутренний d2 = 4,3 мм / внешний B = 6,6 ммАналогвнутренний (d)* = 4,3 мм / внешний (W) = 6,6 ммОтличается
- Сечение провода, мм2
- Текущий22-16 AWG; 0,5 ...1,5Аналог22-18 AWG; 0,5 ...1,5Отличается
- Длина
- Текущийизолятора - 10 ммАналог—Нет данных
- 1,85 ₽31 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Максимальный ток
- Текущий19 ААналог19 АСовпадает
- Глубина
- ТекущийL - 20,1 ммАналогL - 27,5 ммОтличается
- Диаметр контакта
- Текущийвнутренний d2 = 4,3 мм / внешний B = 6,6 ммАналогвнутренний d2 = 6,4 мм / внешний B = 11,6 ммОтличается
- Сечение провода, мм2
- Текущий22-16 AWG; 0,5 ...1,5Аналог22-16 AWG; 0,5 ...1,5Совпадает
- Длина
- Текущийизолятора - 10 ммАналогизолятора - 10 ммСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
