Datasheet RVL1.25-3.7 red
Технические параметры, размеры и рекомендации производителя

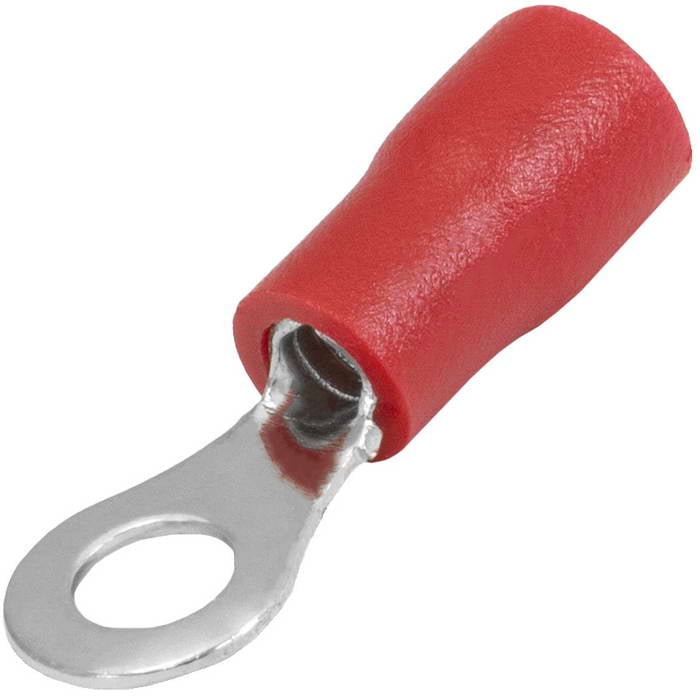

Наконечник кольцевой изолированный RUICHI RVL1.25-3.7
19 А, 22-16 AWG, красный, латунь луженая
Товар подлежит обязательной маркировке- MPN
- RVL1.25-3.7 red
- Бренд
- Ruichi
- Артикул RU
- 61178
Основные параметры
- Длина
- изолятора - 10 мм (диаметр D - Ф4,3 мм) мм
- Глубина
- L - 17,8 мм
- Максимальный ток
- 19 А
- Толщина металла
- 0,75 мм
- Сечение провода, мм2
- 22-16 AWG; 0,5 ...1,5
- Диэлектрик
- PVC (цвет - красный)
8 500 шт в наличии1,46 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальный ток
- 19 А
- Диэлектрик
- PVC (цвет - красный)
Монтаж и корпус
- Длина
- изолятора - 10 мм (диаметр D - Ф4,3 мм) мм
- Глубина
- L - 17,8 мм
- Диаметр контакта
- внутренний d2 = 3,7 мм/ внешний B = --- мм
- Материал
- луженая латунь
Упаковка и вес
- Вес брутто
- 0.58
- Транспортная упаковка: размер/кол-во
- 47*34*21.5/20000
Другие параметры
- Толщина металла
- 0,75 мм
- Сечение провода, мм2
- 22-16 AWG; 0,5 ...1,5
- Тип
- клемма изолированная тип "О"

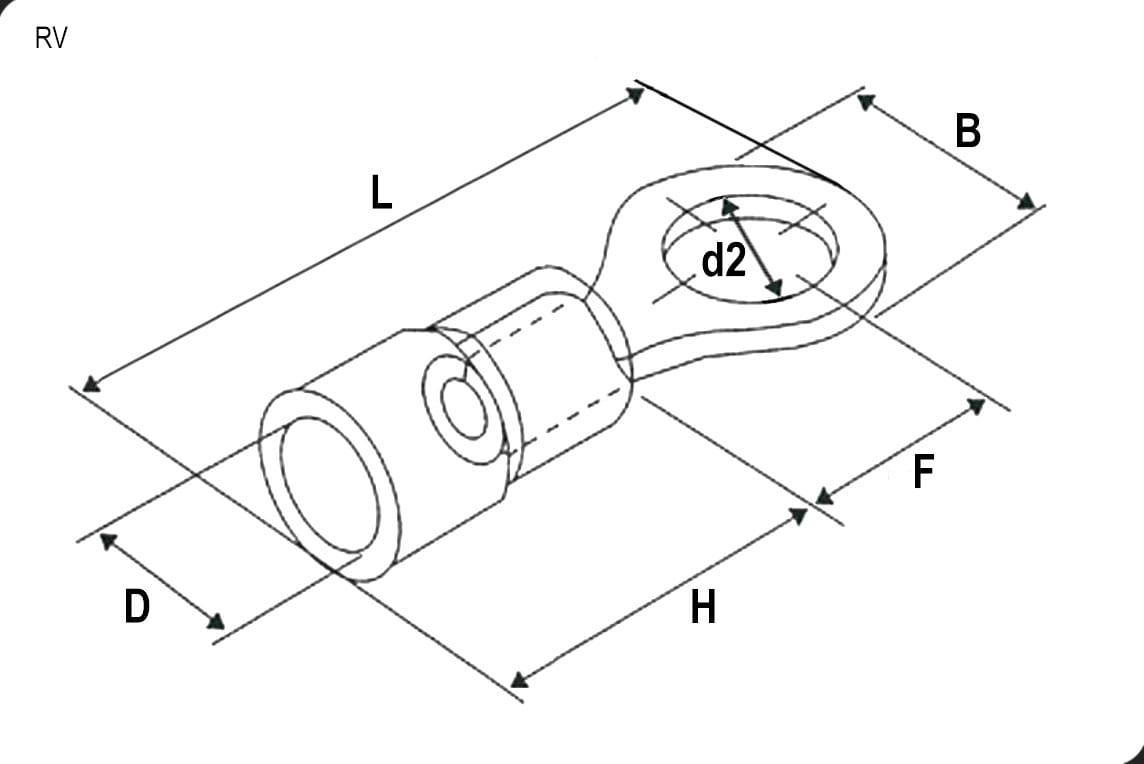

Документация и схема
Условия поставки
Обновлено 14.08.2026- Источник / остаток
- Каталог RU Electronics · 8 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 500 шт · только целая упаковка
- Фасовка
- 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
Наконечник кольцевой изолированный RUICHI RVL1.25-3.7, 19 А, 22-16 AWG, красный, латунь луженая используется в тех случаях, когда необходимо закрепить провод в винтовом соединении. Для установки такого типа клемм под винт необходимо полностью его выкрутить, так что время установки относительно продолжительное. Клемма типа "О" представляет собой латунную или медную пластинку с отверстием, которое надевается на винт. Загнутые края пластинки образуют цилиндр, в который вставляется подключаемый провод и опрессовывается в нем специальными клещами или плоскогубцами. Клеммы кольцевые изолированные выпускаются разной ширины и имеют, соответственно, разного диаметра отверстия под винт от М3 до М10.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024500 шт178 500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRVL1.25-3.7 redRUICHIАрт. RU 61178 1,46 ₽8 500 шт по каталогу |  3,11 ₽2 000 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  1,31 ₽44 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,50 ₽2 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  2,17 ₽32 500 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Максимальный ток | 19 А | —Нет данных | 19 АСовпадает | 19 АСовпадает | 19 АСовпадает |
| Глубина | L - 17,8 мм | L ~ 26 ммОтличается | L - 17,8 ммСовпадает | L - 21,5 ммОтличается | L - 23 ммОтличается |
| Диаметр контакта | внутренний d2 = 3,7 мм/ внешний B = --- мм | внутренний (d)* = 3,7 мм / внешний (W) = 5,59 ммОтличается | внутренний d2 = 3,2 мм/ внешний B = 5,7 ммОтличается | внутренний d2 = 4,3 мм / внешний B = 8,0 ммОтличается | внутренний d2 = 5,3 мм / внешний B = 8 ммОтличается |
| Сечение провода, мм2 | 22-16 AWG; 0,5 ...1,5 | 22-18 AWG; 0,5 ...1,5Отличается | 22-16 AWG; 0,5 ...1,5Совпадает | 22-16 AWG; 0,5 ...1,5Совпадает | 22-16 AWG; 0,5 ...1,5Совпадает |
| Длина | изолятора - 10 мм (диаметр D - Ф4,3 мм) мм | —Нет данных | изолятора - 10 мм (диаметр D - Ф4,3 мм) ммСовпадает | изолятора - 10 ммОтличается | изолятора - 10 ммОтличается |
- 3,11 ₽2 000 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Максимальный ток
- Текущий19 ААналог—Нет данных
- Глубина
- ТекущийL - 17,8 ммАналогL ~ 26 ммОтличается
- Диаметр контакта
- Текущийвнутренний d2 = 3,7 мм/ внешний B = --- ммАналогвнутренний (d)* = 3,7 мм / внешний (W) = 5,59 ммОтличается
- Сечение провода, мм2
- Текущий22-16 AWG; 0,5 ...1,5Аналог22-18 AWG; 0,5 ...1,5Отличается
- Длина
- Текущийизолятора - 10 мм (диаметр D - Ф4,3 мм) ммАналог—Нет данных
- 1,31 ₽44 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Максимальный ток
- Текущий19 ААналог19 АСовпадает
- Глубина
- ТекущийL - 17,8 ммАналогL - 17,8 ммСовпадает
- Диаметр контакта
- Текущийвнутренний d2 = 3,7 мм/ внешний B = --- ммАналогвнутренний d2 = 3,2 мм/ внешний B = 5,7 ммОтличается
- Сечение провода, мм2
- Текущий22-16 AWG; 0,5 ...1,5Аналог22-16 AWG; 0,5 ...1,5Совпадает
- Длина
- Текущийизолятора - 10 мм (диаметр D - Ф4,3 мм) ммАналогизолятора - 10 мм (диаметр D - Ф4,3 мм) ммСовпадает
- 1,50 ₽2 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Максимальный ток
- Текущий19 ААналог19 АСовпадает
- Глубина
- ТекущийL - 17,8 ммАналогL - 21,5 ммОтличается
- Диаметр контакта
- Текущийвнутренний d2 = 3,7 мм/ внешний B = --- ммАналогвнутренний d2 = 4,3 мм / внешний B = 8,0 ммОтличается
- Сечение провода, мм2
- Текущий22-16 AWG; 0,5 ...1,5Аналог22-16 AWG; 0,5 ...1,5Совпадает
- Длина
- Текущийизолятора - 10 мм (диаметр D - Ф4,3 мм) ммАналогизолятора - 10 ммОтличается
- 2,17 ₽32 500 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Максимальный ток
- Текущий19 ААналог19 АСовпадает
- Глубина
- ТекущийL - 17,8 ммАналогL - 23 ммОтличается
- Диаметр контакта
- Текущийвнутренний d2 = 3,7 мм/ внешний B = --- ммАналогвнутренний d2 = 5,3 мм / внешний B = 8 ммОтличается
- Сечение провода, мм2
- Текущий22-16 AWG; 0,5 ...1,5Аналог22-16 AWG; 0,5 ...1,5Совпадает
- Длина
- Текущийизолятора - 10 мм (диаметр D - Ф4,3 мм) ммАналогизолятора - 10 ммОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
