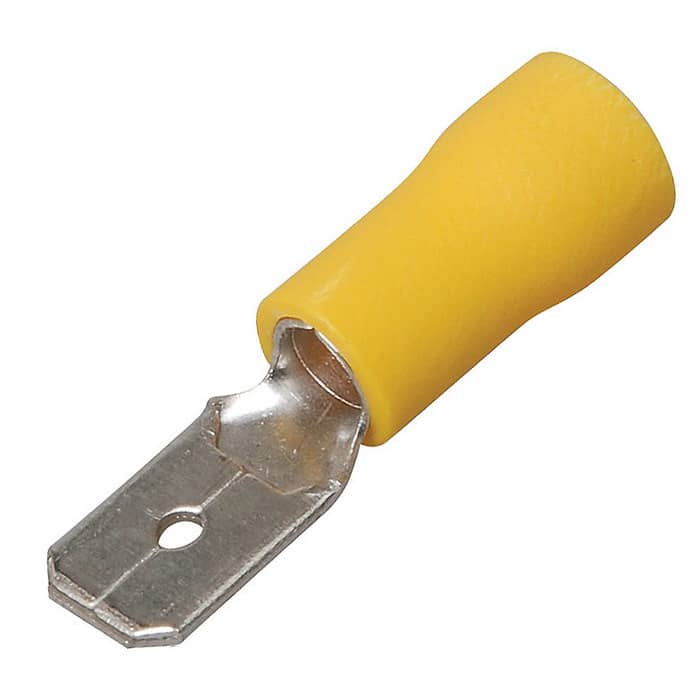

Разъемы плоские изолированные «папа» с ПВХ манжетой КВТ РПИ-П 6.0-(6.3)

до 400 В

Товар подлежит обязательной маркировке
MPN
РПИ-П 6.0-(6.3)
Бренд
КВТ
Артикул RU
110950

Основные параметры

Номинальный ток
24 А
Глубина
L - 24,4 мм
Сечение провода
4,0...6,0 мм
Назначение
монтаж быстроразъемных соединений многопроволочных гибких медных проводов
Основные размеры

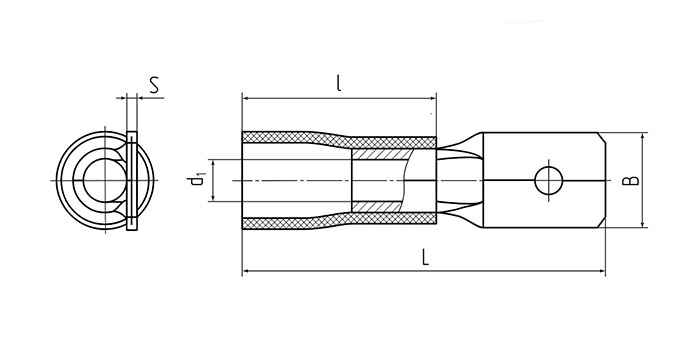

контакт - 6,3х0,8: L - 24,4; l - 13; B - 6,3; S - 0,8; d1 - 3,4 мм
Тип
Разъем кабельный плоский изолированный (вилка) серии РПИ-П
Все характеристики
Документация
400 шт в наличии3,42 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

8 параметров из источника

Электрические параметры

Номинальный ток
24 А

Монтаж и корпус

Глубина
L - 24,4 мм
Основные размеры
контакт - 6,3х0,8: L - 24,4; l - 13; B - 6,3; S - 0,8; d1 - 3,4 мм
Материал
контакт - латунь луженая; изоляция - ПВХ желтого цвета

Условия эксплуатации

Диапазон рабочих температур
(по стойкости изоляции) - до 75 °С

Другие параметры

Сечение провода
4,0...6,0 мм
Назначение
монтаж быстроразъемных соединений многопроволочных гибких медных проводов
Тип
Разъем кабельный плоский изолированный (вилка) серии РПИ-П

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

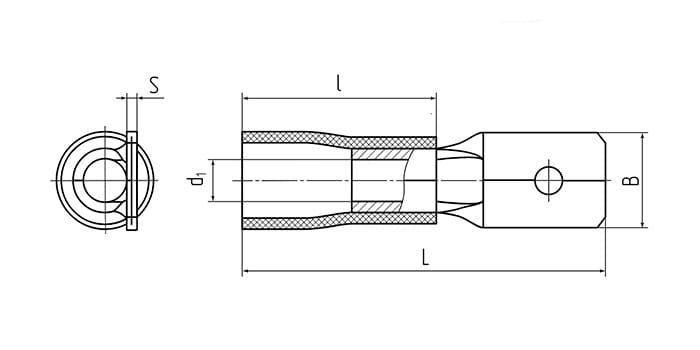

Миниатюра: Схема РПИ-П 6.0-(6.3)
IMAGE · Схема

Схема РПИ-П 6.0-(6.3)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 400 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
100 шт · только целая упаковка
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка: 2023

Описание

Предназначены для монтажа быстроразъемных соединений многопроволочных гибких медных проводов методом опрессовки Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94 Термостойкость изоляции: 75 °C Материал разъема: латунь марки Л63 Покрытие разъема: электролитическое лужение Максимальное напряжение: 400 В

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023100 шт4400 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарРПИ-П 6.0-(6.3)КВТАрт. RU 110950
3,42 ₽400 шт по каталогу
Аналог из источникаRUICHIMDD5.5-250 HST YellowАрт. RU 108177
4,90 ₽1 360 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаRUICHIMDD5.5-250Арт. RU 61206
1,62 ₽329 500 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантКВТРПИ-М 6.0-(6.3)Арт. RU 110956
4,54 ₽2 200 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантКВТРПИ-П(н) 6.0-(6.3)Арт. RU 114683
10,89 ₽150 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Назначениемонтаж быстроразъемных соединений многопроволочных гибких медных проводов—Нет данных—Нет данныхмонтаж быстроразъемных соединений многопроволочных гибких медных проводовСовпадаетмонтаж быстроразъемных соединений многопроволочных гибких медных проводовСовпадает
Номинальный ток24 А—Нет данных—Нет данных24 АСовпадает—Нет данных
ГлубинаL - 24,4 ммв сборе - 30 ммОтличаетсяв сборе (L) ~ 25; изолятор (H) -12,5 ммОтличаетсяL - 23,3 ммОтличаетсяL - 25,8 ммОтличается
Основные размерыконтакт - 6,3х0,8: L - 24,4; l - 13; B - 6,3; S - 0,8; d1 - 3,4 мм—Нет данных—Нет данныхконтакт - 6,3х0,8: L - 23,3; l - 13; B - 6,6; S - 0,4; d1 - 3,4 ммОтличаетсяконтакт - 6,3х0,8: L - 25,8; B - 6,3; S - 0,8; d1 - 3,4 ммОтличается
Сечение провода4,0...6,0 мм—Нет данных—Нет данных4,0...6,0 ммСовпадает4...6 ммСовпадает
  • Аналог из источникаRUICHIMDD5.5-250 HST YellowАрт. RU 108177
    4,90 ₽1 360 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Назначение
    Текущиймонтаж быстроразъемных соединений многопроволочных гибких медных проводовАналог—Нет данных
    Номинальный ток
    Текущий24 ААналог—Нет данных
    Глубина
    ТекущийL - 24,4 ммАналогв сборе - 30 ммОтличается
    Основные размеры
    Текущийконтакт - 6,3х0,8: L - 24,4; l - 13; B - 6,3; S - 0,8; d1 - 3,4 ммАналог—Нет данных
    Сечение провода
    Текущий4,0...6,0 ммАналог—Нет данных
    Открыть товар
  • Аналог из источникаRUICHIMDD5.5-250Арт. RU 61206
    1,62 ₽329 500 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Назначение
    Текущиймонтаж быстроразъемных соединений многопроволочных гибких медных проводовАналог—Нет данных
    Номинальный ток
    Текущий24 ААналог—Нет данных
    Глубина
    ТекущийL - 24,4 ммАналогв сборе (L) ~ 25; изолятор (H) -12,5 ммОтличается
    Основные размеры
    Текущийконтакт - 6,3х0,8: L - 24,4; l - 13; B - 6,3; S - 0,8; d1 - 3,4 ммАналог—Нет данных
    Сечение провода
    Текущий4,0...6,0 ммАналог—Нет данных
    Открыть товар
  • Параметрический вариантКВТРПИ-М 6.0-(6.3)Арт. RU 110956
    4,54 ₽2 200 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Назначение
    Текущиймонтаж быстроразъемных соединений многопроволочных гибких медных проводовАналогмонтаж быстроразъемных соединений многопроволочных гибких медных проводовСовпадает
    Номинальный ток
    Текущий24 ААналог24 АСовпадает
    Глубина
    ТекущийL - 24,4 ммАналогL - 23,3 ммОтличается
    Основные размеры
    Текущийконтакт - 6,3х0,8: L - 24,4; l - 13; B - 6,3; S - 0,8; d1 - 3,4 ммАналогконтакт - 6,3х0,8: L - 23,3; l - 13; B - 6,6; S - 0,4; d1 - 3,4 ммОтличается
    Сечение провода
    Текущий4,0...6,0 ммАналог4,0...6,0 ммСовпадает
    Открыть товар
  • Параметрический вариантКВТРПИ-П(н) 6.0-(6.3)Арт. RU 114683
    10,89 ₽150 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Назначение
    Текущиймонтаж быстроразъемных соединений многопроволочных гибких медных проводовАналогмонтаж быстроразъемных соединений многопроволочных гибких медных проводовСовпадает
    Номинальный ток
    Текущий24 ААналог—Нет данных
    Глубина
    ТекущийL - 24,4 ммАналогL - 25,8 ммОтличается
    Основные размеры
    Текущийконтакт - 6,3х0,8: L - 24,4; l - 13; B - 6,3; S - 0,8; d1 - 3,4 ммАналогконтакт - 6,3х0,8: L - 25,8; B - 6,3; S - 0,8; d1 - 3,4 ммОтличается
    Сечение провода
    Текущий4,0...6,0 ммАналог4...6 ммСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
