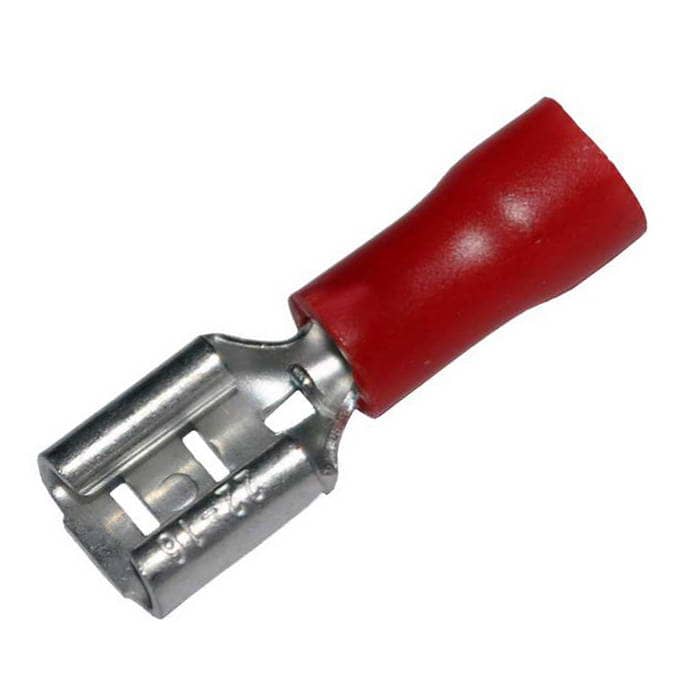

Разъемы плоские изолированные «мама» с ПВХ манжетой КВТ РПИ-М 1.5-(6.3)

до 400 В

Товар подлежит обязательной маркировке
MPN
РПИ-М 1.5-(6.3)
Бренд
КВТ
Артикул RU
110953

Основные параметры

Номинальный ток
10 А
Глубина
L - 19 мм
Сечение провода
0,5...1,5 мм
Назначение
монтаж быстроразъемных соединений многопроволочных гибких медных проводов
Основные размеры
контакт - 6,3х0,8: L - 19 мм; l - 10 мм; B - 5,1 мм; S - 0,4 мм; d1 - 1,7 мм
Тип
Разъем кабельный плоский изолированный (гнездо) серии РПИ-М
Все характеристики
Документация
10 шт в наличии2,79 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

8 параметров из источника

Электрические параметры

Номинальный ток
10 А

Монтаж и корпус

Глубина
L - 19 мм
Основные размеры
контакт - 6,3х0,8: L - 19 мм; l - 10 мм; B - 5,1 мм; S - 0,4 мм; d1 - 1,7 мм
Материал
контакт - латунь луженая; изоляция - ПВХ красного цвета

Условия эксплуатации

Диапазон рабочих температур
(по стойкости изоляции) - до 75 °С

Другие параметры

Сечение провода
0,5...1,5 мм
Назначение
монтаж быстроразъемных соединений многопроволочных гибких медных проводов
Тип
Разъем кабельный плоский изолированный (гнездо) серии РПИ-М

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

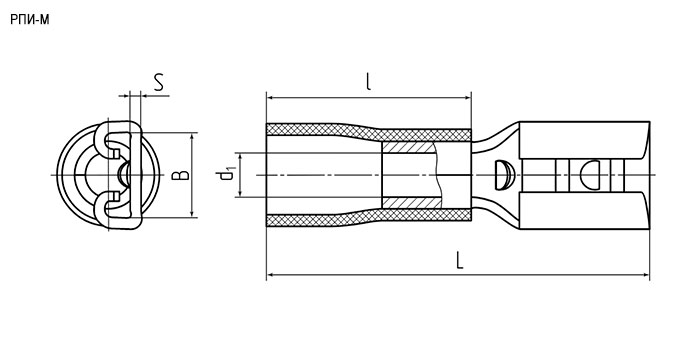

Миниатюра: Схема РПИ-М 1.5-(6.3)
IMAGE · Схема

Схема РПИ-М 1.5-(6.3)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 02.09.2026
Источник / остаток
Каталог RU Electronics · 10 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
10 шт · только целая упаковка
Фасовка
10 шт в упаковке
Date code / партия
Год / маркировка партии не указаны

Описание

Предназначены для монтажа быстроразъемных соединений многопроволочных гибких медных проводов методом опрессовки Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94 Термостойкость изоляции: 75 °C Материал разъема: латунь марки Л63 Покрытие разъема: электролитическое лужение Максимальное напряжение: 400 В

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано10 шт110 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарРПИ-М 1.5-(6.3)КВТАрт. RU 110953
2,79 ₽10 шт по каталогу
Аналог из источникаRUICHIFDD1.25-250 blueАрт. RU 104239
2,04 ₽38 000 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаRUICHIFDD1.25-250 redАрт. RU 104240
2,04 ₽66 500 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантКВТРПИ-П 1.5-(6.3)Арт. RU 110948
2,90 ₽400 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантКВТРПИ-М 2.5-(4.8)Арт. RU 110954
2,83 ₽100 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Назначениемонтаж быстроразъемных соединений многопроволочных гибких медных проводов—Нет данных—Нет данныхмонтаж быстроразъемных соединений многопроволочных гибких медных проводовСовпадаетмонтаж быстроразъемных соединений многопроволочных гибких медных проводовСовпадает
Номинальный ток10 А—Нет данных—Нет данных10 АСовпадает15 АОтличается
ГлубинаL - 19 ммв сборе (L) ~ 20,5 (изолятор (H) -10) ммОтличаетсяв сборе (L) ~ 20,5 (изолятор (H) -10) ммОтличаетсяL - 20,2 ммОтличаетсяL - 19 ммСовпадает
Основные размерыконтакт - 6,3х0,8: L - 19 мм; l - 10 мм; B - 5,1 мм; S - 0,4 мм; d1 - 1,7 мм—Нет данных—Нет данныхконтакт - 6,3х0,8: L - 20,2; l - 10; B - 6,3; S - 0,8; d1 - 1,7 ммОтличаетсяконтакт - 4,8х0,8: L - 19; l - 10; B - 5,1; S - 0,4; d1 - 2,3 ммОтличается
Сечение провода0,5...1,5 мм—Нет данных—Нет данных0,5...1,5 ммСовпадает1,5...2,5 ммОтличается
  • Аналог из источникаRUICHIFDD1.25-250 blueАрт. RU 104239
    2,04 ₽38 000 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Назначение
    Текущиймонтаж быстроразъемных соединений многопроволочных гибких медных проводовАналог—Нет данных
    Номинальный ток
    Текущий10 ААналог—Нет данных
    Глубина
    ТекущийL - 19 ммАналогв сборе (L) ~ 20,5 (изолятор (H) -10) ммОтличается
    Основные размеры
    Текущийконтакт - 6,3х0,8: L - 19 мм; l - 10 мм; B - 5,1 мм; S - 0,4 мм; d1 - 1,7 ммАналог—Нет данных
    Сечение провода
    Текущий0,5...1,5 ммАналог—Нет данных
    Открыть товар
  • Аналог из источникаRUICHIFDD1.25-250 redАрт. RU 104240
    2,04 ₽66 500 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Назначение
    Текущиймонтаж быстроразъемных соединений многопроволочных гибких медных проводовАналог—Нет данных
    Номинальный ток
    Текущий10 ААналог—Нет данных
    Глубина
    ТекущийL - 19 ммАналогв сборе (L) ~ 20,5 (изолятор (H) -10) ммОтличается
    Основные размеры
    Текущийконтакт - 6,3х0,8: L - 19 мм; l - 10 мм; B - 5,1 мм; S - 0,4 мм; d1 - 1,7 ммАналог—Нет данных
    Сечение провода
    Текущий0,5...1,5 ммАналог—Нет данных
    Открыть товар
  • Параметрический вариантКВТРПИ-П 1.5-(6.3)Арт. RU 110948
    2,90 ₽400 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Назначение
    Текущиймонтаж быстроразъемных соединений многопроволочных гибких медных проводовАналогмонтаж быстроразъемных соединений многопроволочных гибких медных проводовСовпадает
    Номинальный ток
    Текущий10 ААналог10 АСовпадает
    Глубина
    ТекущийL - 19 ммАналогL - 20,2 ммОтличается
    Основные размеры
    Текущийконтакт - 6,3х0,8: L - 19 мм; l - 10 мм; B - 5,1 мм; S - 0,4 мм; d1 - 1,7 ммАналогконтакт - 6,3х0,8: L - 20,2; l - 10; B - 6,3; S - 0,8; d1 - 1,7 ммОтличается
    Сечение провода
    Текущий0,5...1,5 ммАналог0,5...1,5 ммСовпадает
    Открыть товар
  • Параметрический вариантКВТРПИ-М 2.5-(4.8)Арт. RU 110954
    2,83 ₽100 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Назначение
    Текущиймонтаж быстроразъемных соединений многопроволочных гибких медных проводовАналогмонтаж быстроразъемных соединений многопроволочных гибких медных проводовСовпадает
    Номинальный ток
    Текущий10 ААналог15 АОтличается
    Глубина
    ТекущийL - 19 ммАналогL - 19 ммСовпадает
    Основные размеры
    Текущийконтакт - 6,3х0,8: L - 19 мм; l - 10 мм; B - 5,1 мм; S - 0,4 мм; d1 - 1,7 ммАналогконтакт - 4,8х0,8: L - 19; l - 10; B - 5,1; S - 0,4; d1 - 2,3 ммОтличается
    Сечение провода
    Текущий0,5...1,5 ммАналог1,5...2,5 ммОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
