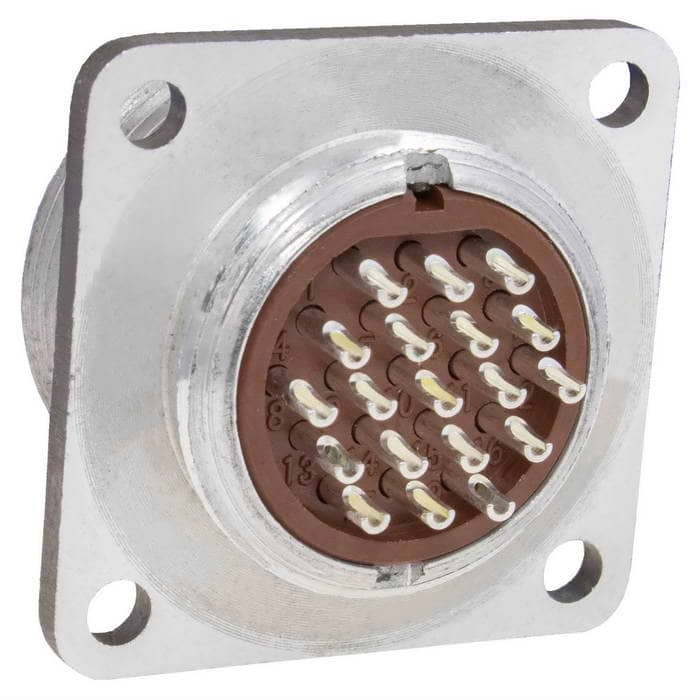

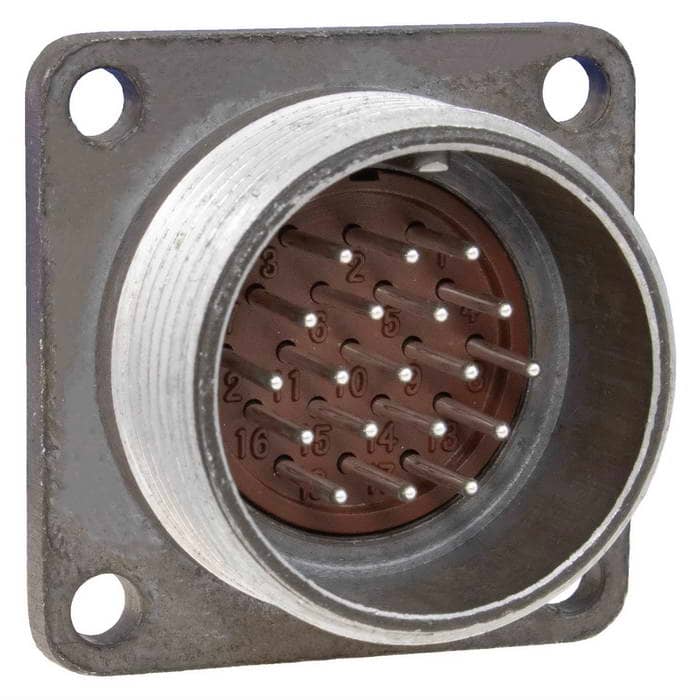

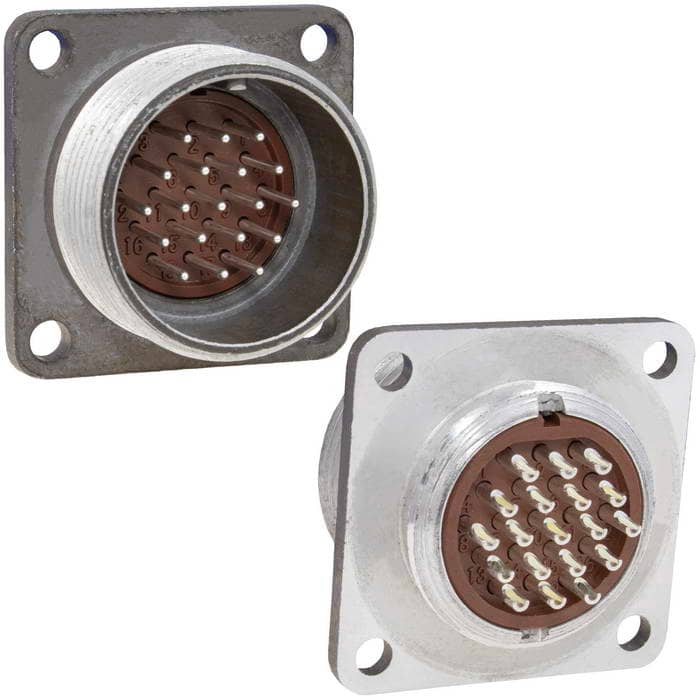

Разъём RUICHI RM24-19-ZJ блочная вилка на 19 контактов (аналог 2РМТ24)

Товар подлежит обязательной маркировке
MPN
RM24-19-ZJ
Бренд
Ruichi
Артикул RU
123525

Основные параметры

Класс защиты
IP54
Тип разъема: RM
Вилка блочная фланцевая - квадрат
Условный размер корпуса
24
Диаметр контакта, мм
1,0
Покрытие контактов
серебро
Диапазон частот, МГц
до 3
Все характеристики
Документация
260 шт в наличии341,80 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Диапазон частот, МГц
до 3
Рабочее напряжение, не более, В
560
Максимальный ток на контакт, А
5

Монтаж и корпус

Условный размер корпуса
24
Диаметр контакта, мм
1,0
Покрытие контактов
серебро
Количество контактов
19

Условия эксплуатации

Диапазон рабочих температур, °C
-60...+100 (max)
Класс защиты
IP54

Упаковка и вес

Вес брутто
22.06
Транспортная упаковка: размер/кол-во
36*35*34/100

Другие параметры

Тип разъема: RM
Вилка блочная фланцевая - квадрат

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet RM24-19-ZJ

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема RM24-19-ZJ
IMAGE · Схема

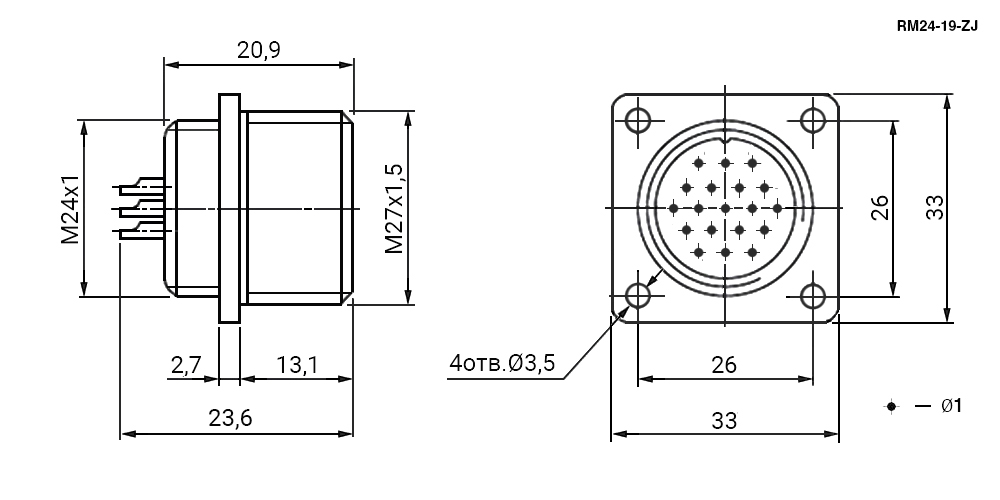

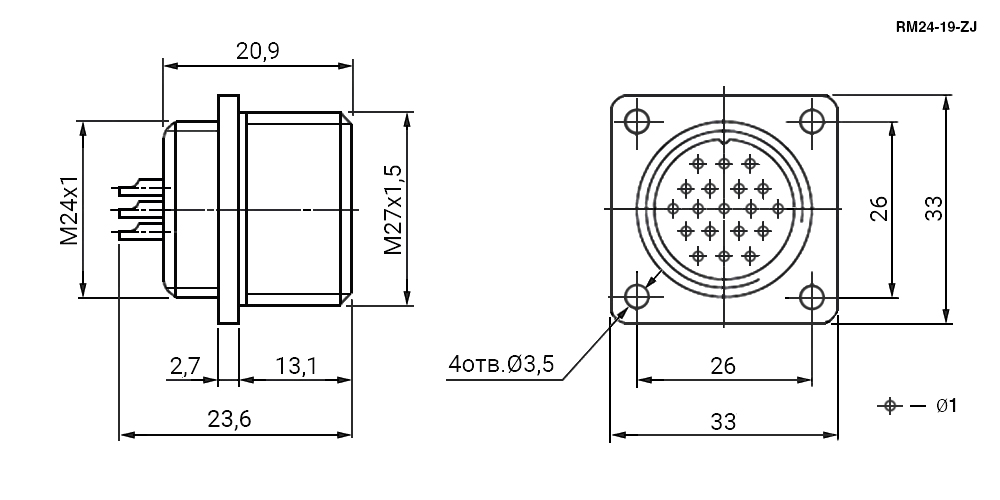

Схема RM24-19-ZJ

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 01.09.2026
Источник / остаток
Каталог RU Electronics · 260 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
5 шт · только целая упаковка
Фасовка
20 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Разъемы (соединители) RM, 2РМТ, 2РМДТ предназначены для обеспечения электрического контакта путем механического соединения. Для работы в электрических цепях постоянного, переменного тока.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202620 шт13260 шт
