PDF · Datasheet
Datasheet RM22-4-ZTJ-S-D
Технические параметры, размеры и рекомендации производителя

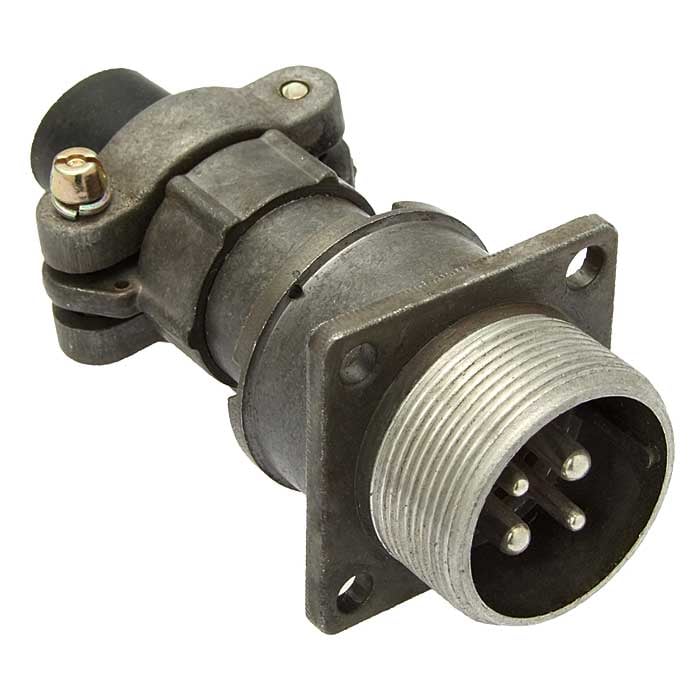

Разъём RUICHI RM22-4-ZTJ-S-D блочно-кабельная вилка на 4 контакта (аналог 2РМТ22)
Товар подлежит обязательной маркировке- MPN
- RM22-4-ZTJ-S-D
- Бренд
- Ruichi
- Артикул RU
- 100994
Основные параметры
- Класс защиты
- IP54
- Тип разъема: RM
- Вилка блочно-кабельная фланцевая - квадрат неэкранированная
- Условный размер корпуса
- 22
- Диаметр контакта, мм
- 2х2,0; 2х3,0
- Покрытие контактов
- серебро
- Диапазон частот, МГц
- до 3
965 шт в наличии337,12 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон частот, МГц
- до 3
- Рабочее напряжение, не более, В
- 560
- Максимальный ток на контакт, А
- 13; 20
Монтаж и корпус
- Условный размер корпуса
- 22
- Диаметр контакта, мм
- 2х2,0; 2х3,0
- Покрытие контактов
- серебро
- Количество контактов
- 4
Условия эксплуатации
- Диапазон рабочих температур, °C
- -60...+100 (max)
- Класс защиты
- IP54
Упаковка и вес
- Вес брутто
- 42.34
- Транспортная упаковка: размер/кол-во
- 36*35*18/200
Другие параметры
- Тип разъема: RM
- Вилка блочно-кабельная фланцевая - квадрат неэкранированная
Документация и схема
Условия поставки
Обновлено 28.08.2026- Источник / остаток
- Каталог RU Electronics · 965 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 20 шт · только целая упаковка
- Фасовка
- 5 / 20 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Разъемы (соединители) RM, 2РМТ, 2РМДТ предназначены для обеспечения электрического контакта путем механического соединения. Для работы в электрических цепях постоянного, переменного тока.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20255 шт15 шт
202520 шт48960 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRM22-4-ZTJ-S-DRUICHIАрт. RU 100994 337,12 ₽965 шт по каталогу |  337,12 ₽340 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  226,79 ₽880 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  337,12 ₽481 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  337,12 ₽924 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъема: RM | Вилка блочно-кабельная фланцевая - квадрат неэкранированная | Розетка блочно-кабельная фланцевая - квадрат неэкранированнаяОтличается | Вилка блочная фланцевая - квадратОтличается | Вилка кабельная неэкранированная угловаяОтличается | Розетка кабельная неэкранированная угловаяОтличается |
| Условный размер корпуса | 22 | 22Совпадает | 22Совпадает | 22Совпадает | 22Совпадает |
| Количество контактов | 4 | 4Совпадает | 4Совпадает | 4Совпадает | 4Совпадает |
| Диапазон частот, МГц | до 3 | до 3Совпадает | до 3Совпадает | до 3Совпадает | до 3Совпадает |
| Максимальный ток на контакт, А | 13; 20 | 13; 20Совпадает | 13; 20Совпадает | 13; 20Совпадает | 13; 20Совпадает |
- 337,12 ₽340 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъема: RM
- ТекущийВилка блочно-кабельная фланцевая - квадрат неэкранированнаяАналогРозетка блочно-кабельная фланцевая - квадрат неэкранированнаяОтличается
- Условный размер корпуса
- Текущий22Аналог22Совпадает
- Количество контактов
- Текущий4Аналог4Совпадает
- Диапазон частот, МГц
- Текущийдо 3Аналогдо 3Совпадает
- Максимальный ток на контакт, А
- Текущий13; 20Аналог13; 20Совпадает
- 226,79 ₽880 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъема: RM
- ТекущийВилка блочно-кабельная фланцевая - квадрат неэкранированнаяАналогВилка блочная фланцевая - квадратОтличается
- Условный размер корпуса
- Текущий22Аналог22Совпадает
- Количество контактов
- Текущий4Аналог4Совпадает
- Диапазон частот, МГц
- Текущийдо 3Аналогдо 3Совпадает
- Максимальный ток на контакт, А
- Текущий13; 20Аналог13; 20Совпадает
- 337,12 ₽481 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъема: RM
- ТекущийВилка блочно-кабельная фланцевая - квадрат неэкранированнаяАналогВилка кабельная неэкранированная угловаяОтличается
- Условный размер корпуса
- Текущий22Аналог22Совпадает
- Количество контактов
- Текущий4Аналог4Совпадает
- Диапазон частот, МГц
- Текущийдо 3Аналогдо 3Совпадает
- Максимальный ток на контакт, А
- Текущий13; 20Аналог13; 20Совпадает
- 337,12 ₽924 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъема: RM
- ТекущийВилка блочно-кабельная фланцевая - квадрат неэкранированнаяАналогРозетка кабельная неэкранированная угловаяОтличается
- Условный размер корпуса
- Текущий22Аналог22Совпадает
- Количество контактов
- Текущий4Аналог4Совпадает
- Диапазон частот, МГц
- Текущийдо 3Аналогдо 3Совпадает
- Максимальный ток на контакт, А
- Текущий13; 20Аналог13; 20Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
