Datasheet RM22-10-TJ-S-R
Технические параметры, размеры и рекомендации производителя

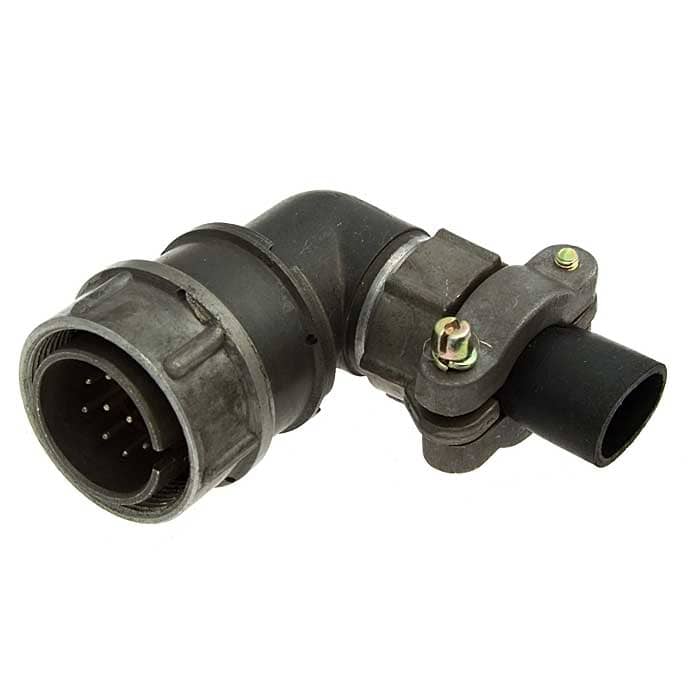

Разъём RUICHI RM22-10-TJ-S-R кабельная угловая неэкранированная вилка (аналог 2рмт22)
Товар подлежит обязательной маркировке- MPN
- RM22-10-TJ-S-R
- Бренд
- Ruichi
- Артикул RU
- 100998
Основные параметры
- Класс защиты
- IP54
- Тип разъема: RM
- Вилка кабельная неэкранированная угловая
- Условный размер корпуса
- 22
- Диаметр контакта, мм
- 1,0
- Покрытие контактов
- серебро
- Диапазон частот, МГц
- до 3
447 шт в наличии300,00 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон частот, МГц
- до 3
- Рабочее напряжение, не более, В
- 560
- Максимальный ток на контакт, А
- 5
Монтаж и корпус
- Условный размер корпуса
- 22
- Диаметр контакта, мм
- 1,0
- Покрытие контактов
- серебро
- Количество контактов
- 10
Условия эксплуатации
- Диапазон рабочих температур, °C
- -60...+100 (max)
- Класс защиты
- IP54
Упаковка и вес
- Вес брутто
- 45.36
- Транспортная упаковка: размер/кол-во
- 36*35*34/200
Другие параметры
- Тип разъема: RM
- Вилка кабельная неэкранированная угловая

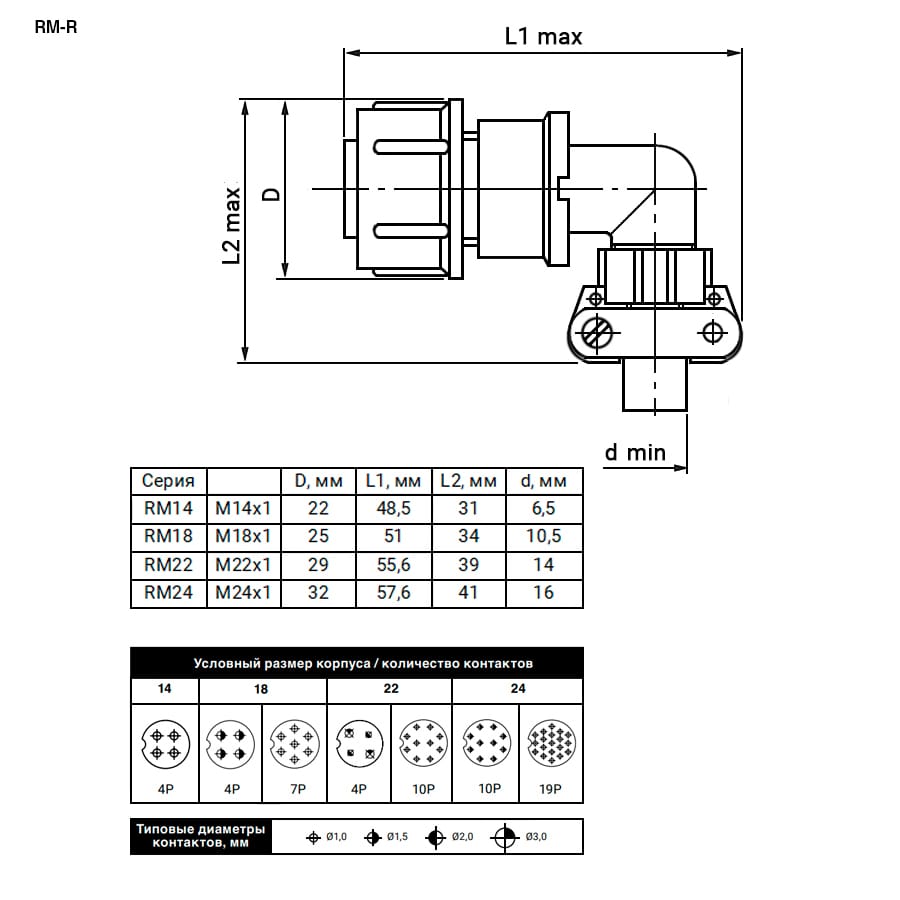

Документация и схема
Условия поставки
Обновлено 06.08.2026- Источник / остаток
- Каталог RU Electronics · 447 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 5 шт · только целая упаковка
- Фасовка
- 3 / 15 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Разъемы (соединители) RM, 2РМТ, 2РМДТ предназначены для обеспечения электрического контакта путем механического соединения. Для работы в электрических цепях постоянного, переменного тока.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20253 шт1442 шт
202515 шт27405 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRM22-10-TJ-S-RRUICHIАрт. RU 100998 300,00 ₽447 шт по каталогу |  243,00 ₽1 840 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  337,12 ₽481 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  250,00 ₽420 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  254,16 ₽212 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъема: RM | Вилка кабельная неэкранированная угловая | Вилка кабельная неэкранированнаяОтличается | Вилка кабельная неэкранированная угловаяСовпадает | Вилка кабельная неэкранированная угловаяСовпадает | Вилка кабельная неэкранированнаяОтличается |
| Условный размер корпуса | 22 | 22Совпадает | 22Совпадает | 18Отличается | 22Совпадает |
| Количество контактов | 10 | 10Совпадает | 4Отличается | 7Отличается | 4Отличается |
| Диапазон частот, МГц | до 3 | до 3Совпадает | до 3Совпадает | до 3Совпадает | до 3Совпадает |
| Максимальный ток на контакт, А | 5 | 5Совпадает | 13; 20Отличается | 5Совпадает | 13; 20Отличается |
- 243,00 ₽1 840 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъема: RM
- ТекущийВилка кабельная неэкранированная угловаяАналогВилка кабельная неэкранированнаяОтличается
- Условный размер корпуса
- Текущий22Аналог22Совпадает
- Количество контактов
- Текущий10Аналог10Совпадает
- Диапазон частот, МГц
- Текущийдо 3Аналогдо 3Совпадает
- Максимальный ток на контакт, А
- Текущий5Аналог5Совпадает
- 337,12 ₽481 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъема: RM
- ТекущийВилка кабельная неэкранированная угловаяАналогВилка кабельная неэкранированная угловаяСовпадает
- Условный размер корпуса
- Текущий22Аналог22Совпадает
- Количество контактов
- Текущий10Аналог4Отличается
- Диапазон частот, МГц
- Текущийдо 3Аналогдо 3Совпадает
- Максимальный ток на контакт, А
- Текущий5Аналог13; 20Отличается
- 250,00 ₽420 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъема: RM
- ТекущийВилка кабельная неэкранированная угловаяАналогВилка кабельная неэкранированная угловаяСовпадает
- Условный размер корпуса
- Текущий22Аналог18Отличается
- Количество контактов
- Текущий10Аналог7Отличается
- Диапазон частот, МГц
- Текущийдо 3Аналогдо 3Совпадает
- Максимальный ток на контакт, А
- Текущий5Аналог5Совпадает
- 254,16 ₽212 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип разъема: RM
- ТекущийВилка кабельная неэкранированная угловаяАналогВилка кабельная неэкранированнаяОтличается
- Условный размер корпуса
- Текущий22Аналог22Совпадает
- Количество контактов
- Текущий10Аналог4Отличается
- Диапазон частот, МГц
- Текущийдо 3Аналогдо 3Совпадает
- Максимальный ток на контакт, А
- Текущий5Аналог13; 20Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
