Datasheet RG950-9.5-02P
Технические параметры, размеры и рекомендации производителя
Клеммники винтовые
Товар подлежит обязательной маркировке

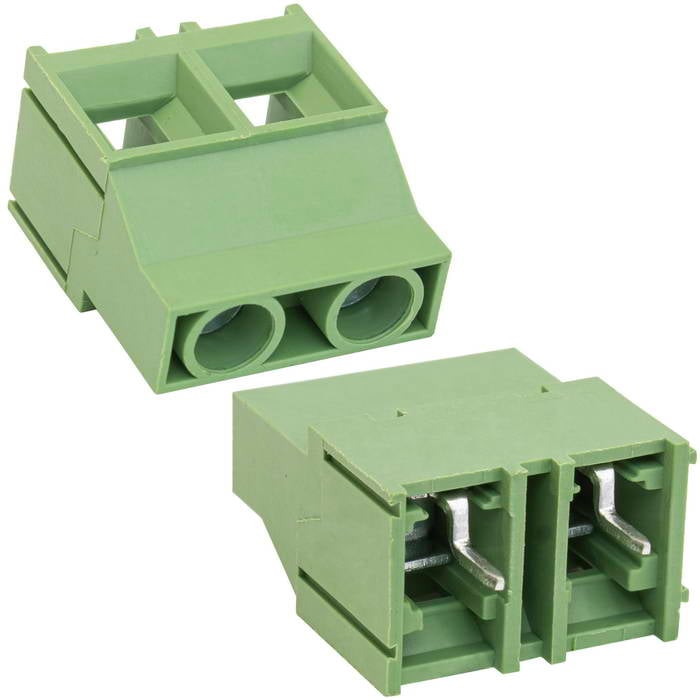

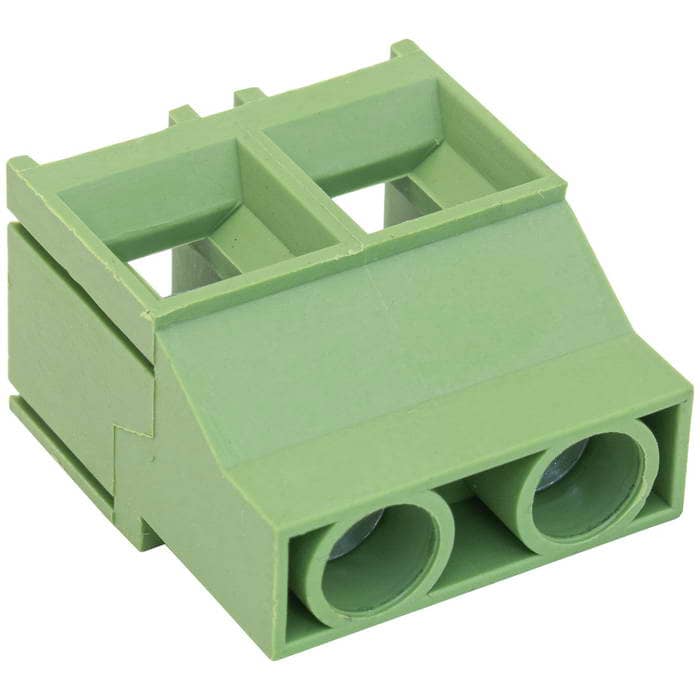

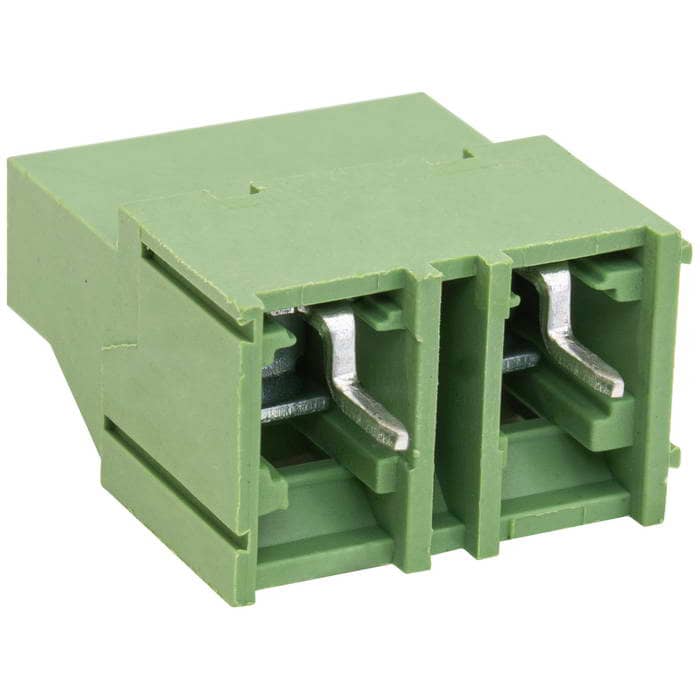

Винтовой модульный клеммный блок RUICHI RG950-9.5-02P ( DG950-9.5-02P / GT950-9.5-02P ), на плату, 2 контакта, шаг 9.50 мм
Винтовой модульный клеммный блок RUICHI RG950-9.5-02P ( DG950-9.5-02P / GT950-9.5-02P ), на плату, 2 контакта, шаг 9.50 мм
Товар подлежит обязательной маркировке- MPN
- RG950-9.5-02P
- Бренд
- Ruichi
- Артикул RU
- 125666
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 2 400 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 50 шт · только целая упаковка
- Фасовка
- 200 шт в упаковке
- Date code / партия
- Год / маркировка: 2024 / 2025
- Документация
- Datasheet: 1
2 400 шт в наличии5,40 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Шаг контактов, мм
- 9.5 мм
- Количество клемм
- 2
- Высота
- 21.5 мм
- Ширина
- 19.0 мм
- Глубина
- 12.5 мм
- Номинальный ток
- 30 А
- Диаметр (сечение) проводника
- 4.0 кв. мм(26-10 AWG)
- Номинальное напряжение
- 300 В
- Сечение провода
- 4.0 кв. мм
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 5000 МОм (при Uисп.dc=1000 В)
- Диэлектрическая прочность
- 2000 В (50 Гц )/ 1 мин.
- Вес брутто
- 5.69
- Транспортная упаковка: размер/кол-во
- 48*32*22.5/2000
- Тип
- винтовой модульный клеммный блок, на плату, 2 контакта, серии RG950-5.0
- Способ монтажа
- на плату, пайка
- Диапазон рабочих температур
- -40...+105 °С
- Материал корпуса
- PA66 UL94V-0
- Цвет
- зеленый
Описание
Винтовой модульный клеммный блок RUICHI RG950-9.5-02P, на плату, 2 контакта, шаг 9.50 мм - разновидность разъемного соединения проводов к печатным платам. Представляет собой группу винтовых или пружинных зажимов, собранную на пластиковом основании и снабженную контактами для пайки на печатную плату. Служит удобным и организованным способом выполнения электрических соединений, будь то распределение электроэнергии, маршрутизация сигналов или проводка управления.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024200 шт3600 шт
2025200 шт91 800 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRG950-9.5-02PRUICHIАрт. RU 125666 5,40 ₽2 400 шт по каталогу |  22,06 ₽1 350 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  5,66 ₽4 700 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  5,01 ₽13 800 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  6,00 ₽4 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на плату, пайка | —Нет данных | на плату, пайкаСовпадает | на плату, пайкаСовпадает | на плату, пайкаСовпадает |
| Материал корпуса | PA66 UL94V-0 | —Нет данных | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает |
| Контактное сопротивление, не более | 20 мОм | —Нет данных | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальное напряжение | 300 В | —Нет данных | 300 ВСовпадает | 300 ВСовпадает | 300 ВСовпадает |
| Номинальный ток | 30 А | —Нет данных | 10 АОтличается | 15 АОтличается | 15 АОтличается |
- 22,06 ₽1 350 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- Текущийна плату, пайкаАналог—Нет данных
- Материал корпуса
- ТекущийPA66 UL94V-0Аналог—Нет данных
- Контактное сопротивление, не более
- Текущий20 мОмАналог—Нет данных
- Номинальное напряжение
- Текущий300 ВАналог—Нет данных
- Номинальный ток
- Текущий30 ААналог—Нет данных
- 5,66 ₽4 700 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- Номинальный ток
- Текущий30 ААналог10 АОтличается
- 5,01 ₽13 800 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- Номинальный ток
- Текущий30 ААналог15 АОтличается
- 6,00 ₽4 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- Номинальный ток
- Текущий30 ААналог15 АОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
