Datasheet RG301R-5.0-02P
Технические параметры, размеры и рекомендации производителя
RG301R-5.0-02P

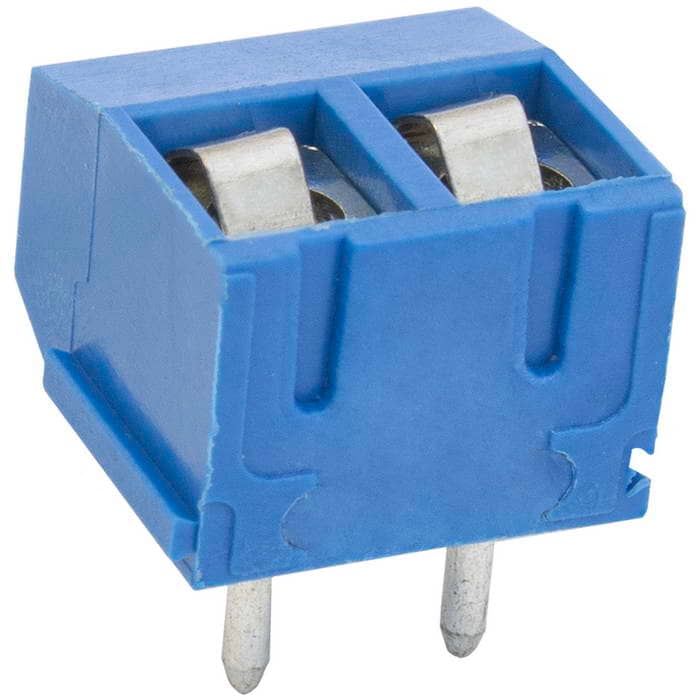

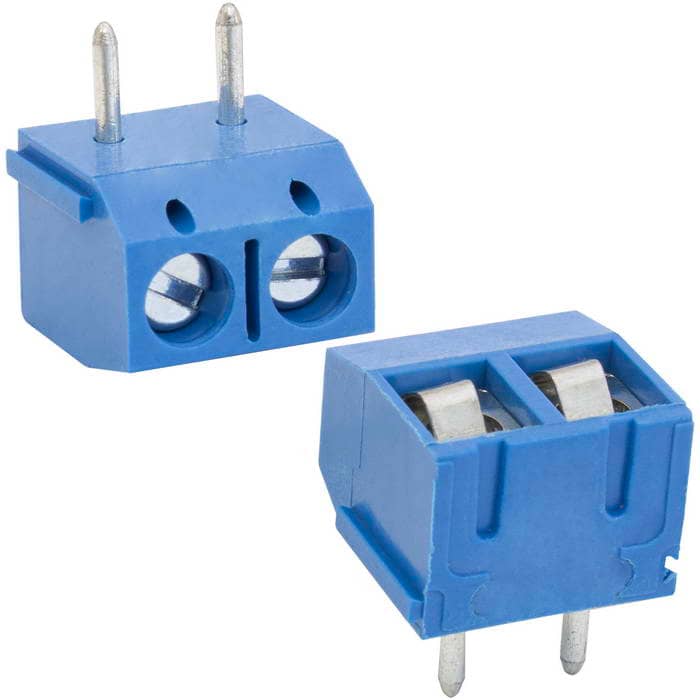

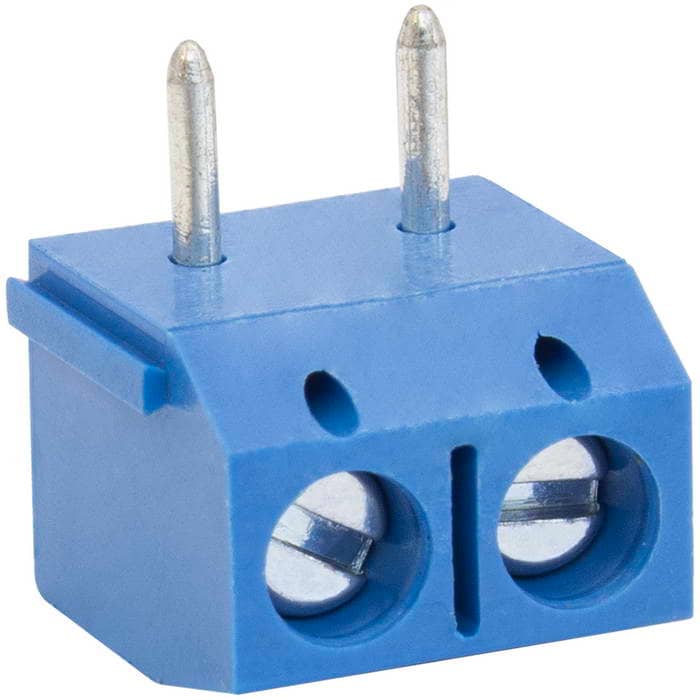

Винтовой модульный клеммный блок RUICHI RG301R-5.0-02P ( DG301R-5.0-02P / GT301R-5.0- 02P ), угловой, угол 90°, на плату, 2 контакта, шаг 5.00 мм
Товар подлежит обязательной маркировке- MPN
- RG301R-5.0-02P
- Бренд
- Ruichi
- Артикул RU
- 125685
Основные параметры
- Номинальный ток
- 15 А
- Номинальное напряжение
- 300 В
- Шаг контактов, мм
- 5.0 мм
- Количество клемм
- 2
- Высота
- 7.6 мм
- Ширина
- 10.0 мм
9 400 шт в наличии3,00 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 15 А
- Номинальное напряжение
- 300 В
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 5000 МОм (при Uисп.dc=1000 В)
- Диэлектрическая прочность
- 2000 В (50 Гц )/ 1 мин.
Монтаж и корпус
- Шаг контактов, мм
- 5.0 мм
- Высота
- 7.6 мм
- Ширина
- 10.0 мм
- Глубина
- 10.0 мм
- Диаметр (сечение) проводника
- 1.5 кв. мм(22-14 AWG)
- Способ монтажа
- на плату, пайка
- Материал корпуса
- PA66 UL94V-0
Условия эксплуатации
- Диапазон рабочих температур
- -40...+105 °С
Упаковка и вес
- Вес брутто
- 1.97
- Транспортная упаковка: размер/кол-во
- 29*22*35.5/1600
Другие параметры
- Количество клемм
- 2
- Сечение провода
- 1.5 кв. мм
- Тип
- винтовой модульный клеммный блок, угловой 90°, на плату, 2 контакта, серии RG301-5.0
- Цвет
- синий
Документация и схема
Условия поставки
Обновлено 28.08.2026- Источник / остаток
- Каталог RU Electronics · 9 400 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 200 шт · только целая упаковка
- Фасовка
- 200 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
Винтовой модульный клеммный блок RUICHI RG301R-5.0-02P, угловой, угол 90°, на плату, 2 контакта, шаг 5.00 мм - разновидность разъемного соединения проводов к печатным платам. Представляет собой группу винтовых или пружинных зажимов, собранную на пластиковом основании и снабженную контактами для пайки на печатную плату. Служит удобным и организованным способом выполнения электрических соединений, будь то распределение электроэнергии, маршрутизация сигналов или проводка управления.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024200 шт479 400 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRG301R-5.0-02PRUICHIАрт. RU 125685 3,00 ₽9 400 шт по каталогу |  3,00 ₽100 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  12,47 ₽548 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  3,50 ₽19 200 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  5,01 ₽9 400 шт по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на плату, пайка | на плату, пайкаСовпадает | —Нет данных | на плату, пайкаСовпадает | на плату, пайкаСовпадает |
| Материал корпуса | PA66 UL94V-0 | Pa66 (UL94V-0), синийОтличается | —Нет данных | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает |
| Номинальное напряжение | 300 В | 300 BОтличается | —Нет данных | 300 ВСовпадает | 300 ВСовпадает |
| Контактное сопротивление, не более | 20 мОм | —Нет данных | —Нет данных | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальный ток | 15 А | 15 АСовпадает | —Нет данных | 15 АСовпадает | 15 АСовпадает |
- 3,00 ₽100 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPa66 (UL94V-0), синийОтличается
- Номинальное напряжение
- Текущий300 ВАналог300 BОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог—Нет данных
- Номинальный ток
- Текущий15 ААналог15 АСовпадает
- 12,47 ₽548 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- Текущийна плату, пайкаАналог—Нет данных
- Материал корпуса
- ТекущийPA66 UL94V-0Аналог—Нет данных
- Номинальное напряжение
- Текущий300 ВАналог—Нет данных
- Контактное сопротивление, не более
- Текущий20 мОмАналог—Нет данных
- Номинальный ток
- Текущий15 ААналог—Нет данных
- 3,50 ₽19 200 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий15 ААналог15 АСовпадает
- 5,01 ₽9 400 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий15 ААналог15 АСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
