Datasheet RG129-5.0-03P
Технические параметры, размеры и рекомендации производителя
Клеммники винтовые
Товар подлежит обязательной маркировке

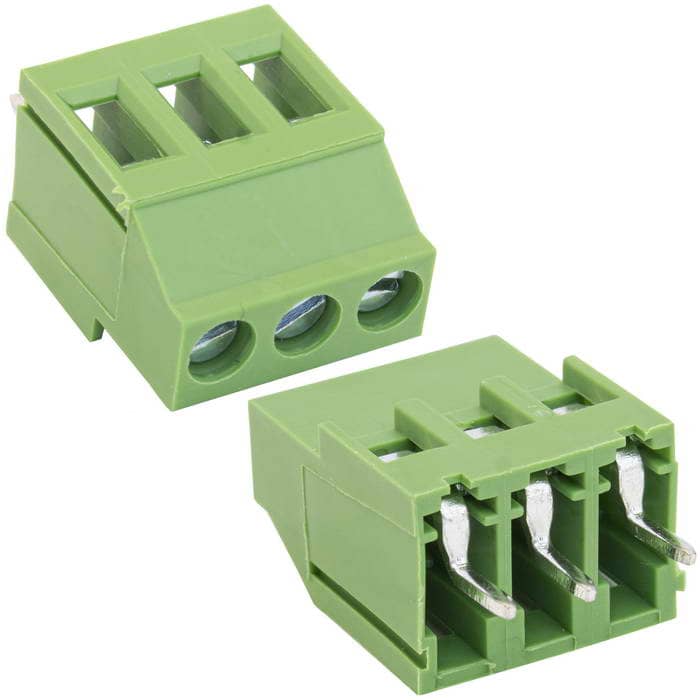

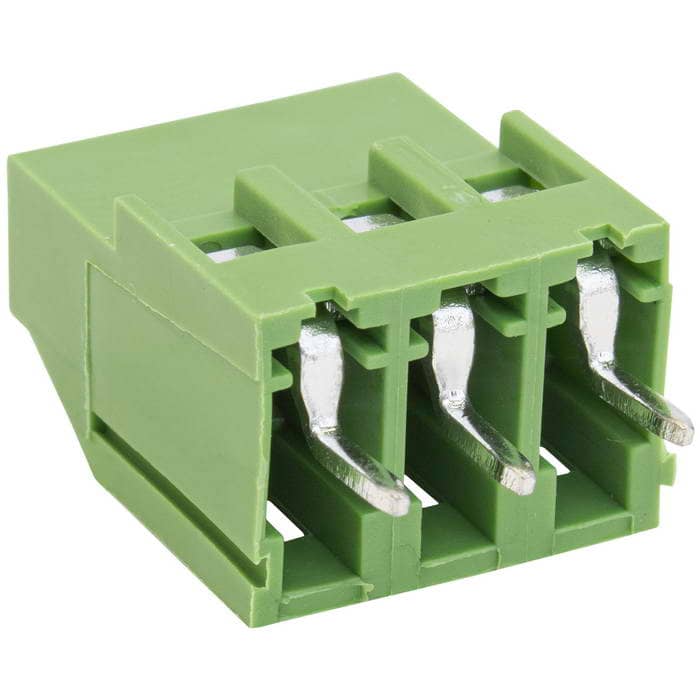

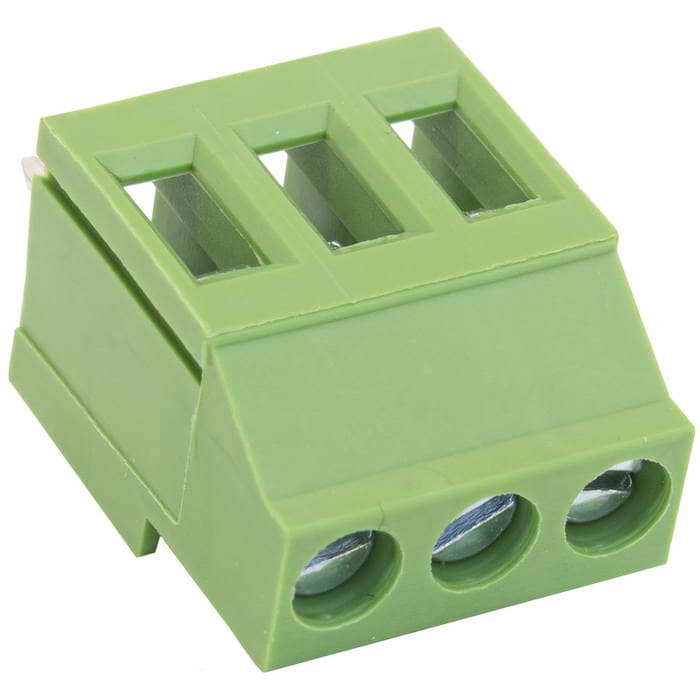

Винтовой модульный клеммный блок RUICHI RG129-5.0-03P ( DG129-5.0-03P / GT129-5.0-03P ), на плату, 3 контакта, шаг 5.00 мм
Винтовой модульный клеммный блок RUICHI RG129-5.0-03P ( DG129-5.0-03P / GT129-5.0-03P ), на плату, 3 контакта, шаг 5.00 мм
Товар подлежит обязательной маркировке- MPN
- RG129-5.0-03P
- Бренд
- Ruichi
- Артикул RU
- 125665
- Каталог обновлён
- 28.07.2026
- Источник / остаток
- Каталог RU Electronics · 1 450 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 100 шт · только целая упаковка
- Фасовка
- 50 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
1 450 шт в наличии10,38 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Шаг контактов, мм
- 5.0 мм
- Количество клемм
- 3
- Высота
- 19.5 мм
- Ширина
- 15.0 мм
- Глубина
- 10.5 мм
- Номинальный ток
- 10 А
- Диаметр (сечение) проводника
- 2.5 кв. мм(26-12 AWG)
- Номинальное напряжение
- 300 В
- Сечение провода
- 2.5 кв. мм
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 5000 МОм (при Uисп.dc=1000 В)
- Диэлектрическая прочность
- 2000 В (50 Гц )/ 1 мин.
- Вес брутто
- 4.76
- Транспортная упаковка: размер/кол-во
- 29*22*35.5/2400
- Тип
- винтовой модульный клеммный блок, на плату, 3 контакта, серии RG129-5.0
- Способ монтажа
- на плату, пайка
- Диапазон рабочих температур
- -40...+105 °С
- Материал корпуса
- PA66 UL94V-0
- Цвет
- зеленый
Описание
Винтовой модульный клеммный блок RUICHI RG129-5.0-03P, на плату, 3 контакта, шаг 5.00 мм - разновидность разъемного соединения проводов к печатным платам. Представляет собой группу винтовых или пружинных зажимов, собранную на пластиковом основании и снабженную контактами для пайки на печатную плату. Служит удобным и организованным способом выполнения электрических соединений, будь то распределение электроэнергии, маршрутизация сигналов или проводка управления.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт150 шт
2024100 шт141 400 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRG129-5.0-03PRUICHIАрт. RU 125665 10,38 ₽1 450 шт по каталогу |  29,90 ₽1 000 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  6,93 ₽4 200 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  5,66 ₽4 700 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  4,62 ₽3 000 шт по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на плату, пайка | —Нет данных | на плату, пайкаСовпадает | на плату, пайкаСовпадает | на плату, пайкаСовпадает |
| Материал корпуса | PA66 UL94V-0 | —Нет данных | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает |
| Контактное сопротивление, не более | 20 мОм | —Нет данных | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальное напряжение | 300 В | —Нет данных | 300 ВСовпадает | 300 ВСовпадает | 300 ВСовпадает |
| Номинальный ток | 10 А | —Нет данных | 10 АСовпадает | 10 АСовпадает | 10 АСовпадает |
- 29,90 ₽1 000 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- Текущийна плату, пайкаАналог—Нет данных
- Материал корпуса
- ТекущийPA66 UL94V-0Аналог—Нет данных
- Контактное сопротивление, не более
- Текущий20 мОмАналог—Нет данных
- Номинальное напряжение
- Текущий300 ВАналог—Нет данных
- Номинальный ток
- Текущий10 ААналог—Нет данных
- 6,93 ₽4 200 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- Номинальный ток
- Текущий10 ААналог10 АСовпадает
- 5,66 ₽4 700 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- Номинальный ток
- Текущий10 ААналог10 АСовпадает
- 4,62 ₽3 000 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- Номинальный ток
- Текущий10 ААналог10 АСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
