Datasheet RG103-5.0-03P
Технические параметры, размеры и рекомендации производителя
Клеммники винтовые
Товар подлежит обязательной маркировке

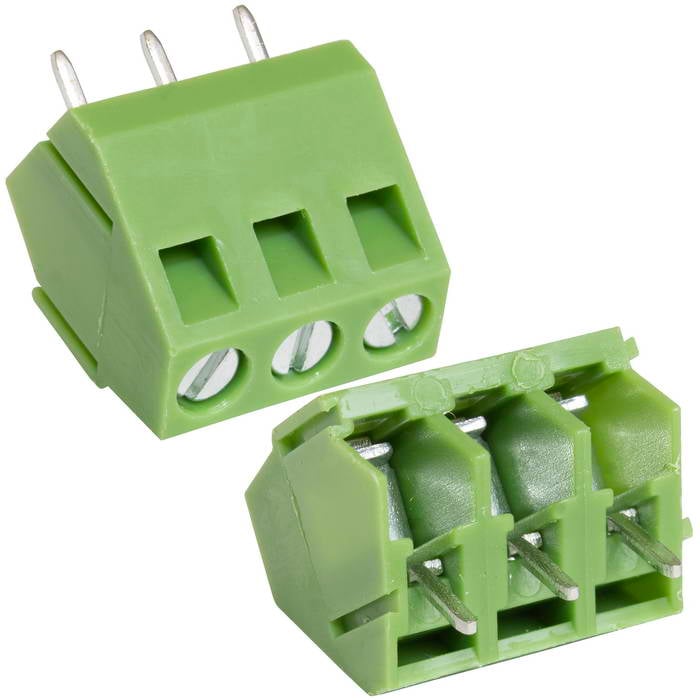

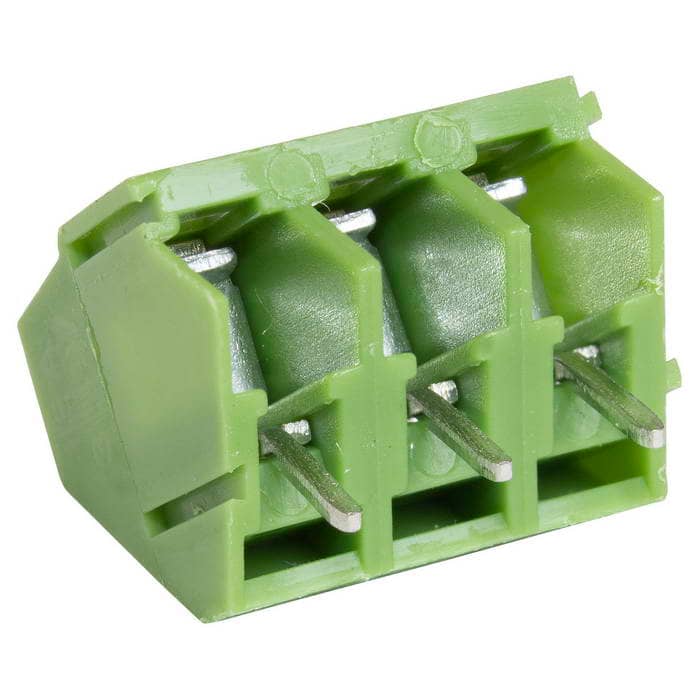

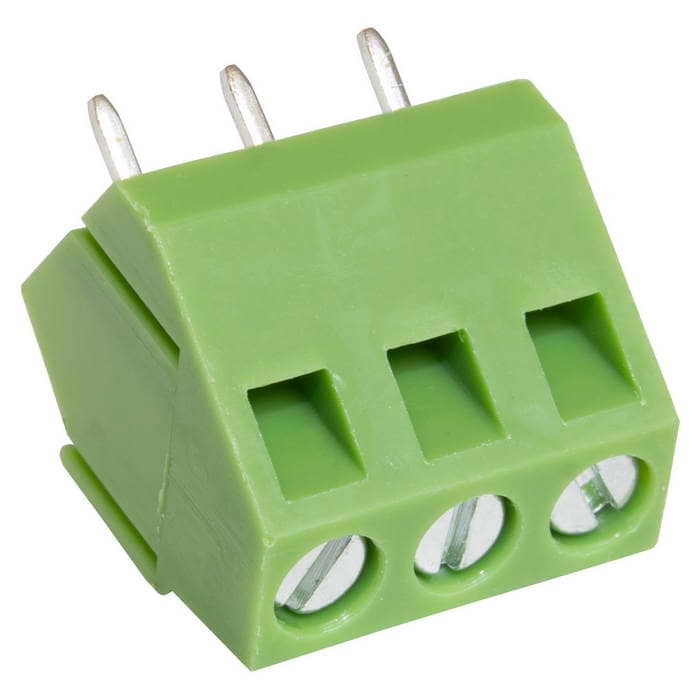

Винтовой модульный клеммный блок RUICHI RG103-5.0-03P ( DG103-5.0-03P / GT103-5.0-03P ), угловой, угол 45°, на плату, 3 контакта, шаг 5.00 мм
Винтовой модульный клеммный блок RUICHI RG103-5.0-03P ( DG103-5.0-03P / GT103-5.0-03P ), угловой, угол 45°, на плату, 3 контакта, шаг 5.00 мм
Товар подлежит обязательной маркировке- MPN
- RG103-5.0-03P
- Бренд
- Ruichi
- Артикул RU
- 125686
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 14 800 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 100 шт · только целая упаковка
- Фасовка
- 100 / 2 700 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
14 800 шт в наличии6,58 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Шаг контактов, мм
- 5.0 мм
- Количество клемм
- 3
- Высота
- 15.5 мм
- Ширина
- 15.0 мм
- Глубина
- 13.8 мм
- Номинальный ток
- 10 А
- Диаметр (сечение) проводника
- 2.5 кв. мм(24-12 AWG)
- Номинальное напряжение
- 300 В
- Сечение провода
- 2.5 кв. мм
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 5000 МОм (при Uисп.dc=1000 В)
- Диэлектрическая прочность
- 2000 В (50 Гц )/ 1 мин.
- Вес брутто
- 3.68
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/2000
- Тип
- винтовой модульный клеммный блок, угловой 45°, на плату, 3 контакта, серии RG103-5.0
- Способ монтажа
- на плату, пайка
- Диапазон рабочих температур
- -40...+105 °С
- Материал корпуса
- PA66 UL94V-0
- Цвет
- зеленый
Описание
Винтовой модульный клеммный блок RUICHI RG103-5.0-03P, угловой, угол 45°, на плату, 3 контакта, шаг 5.00 мм - разновидность разъемного соединения проводов к печатным платам. Представляет собой группу винтовых или пружинных зажимов, собранную на пластиковом основании и снабженную контактами для пайки на печатную плату. Служит удобным и организованным способом выполнения электрических соединений, будь то распределение электроэнергии, маршрутизация сигналов или проводка управления.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025100 шт1100 шт
20252 700 шт12 700 шт
20253 000 шт412 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRG103-5.0-03PRUICHIАрт. RU 125686 6,58 ₽14 800 шт по каталогу |  14,68 ₽180 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  3,50 ₽8 600 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  6,93 ₽4 200 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  5,66 ₽4 700 шт по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на плату, пайка | на печатную платуОтличается | на плату, пайкаСовпадает | на плату, пайкаСовпадает | на плату, пайкаСовпадает |
| Материал корпуса | PA66 UL94V-0 | Pa66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает |
| Контактное сопротивление, не более | 20 мОм | —Нет данных | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальное напряжение | 300 В | —Нет данных | 300 ВСовпадает | 300 ВСовпадает | 300 ВСовпадает |
| Номинальный ток | 10 А | —Нет данных | 10 АСовпадает | 10 АСовпадает | 10 АСовпадает |
- 14,68 ₽180 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- Текущийна плату, пайкаАналогна печатную платуОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPa66 UL94V-0Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог—Нет данных
- Номинальное напряжение
- Текущий300 ВАналог—Нет данных
- Номинальный ток
- Текущий10 ААналог—Нет данных
- 3,50 ₽8 600 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- Номинальный ток
- Текущий10 ААналог10 АСовпадает
- 6,93 ₽4 200 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- Номинальный ток
- Текущий10 ААналог10 АСовпадает
- 5,66 ₽4 700 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- Номинальный ток
- Текущий10 ААналог10 АСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
